带64CPR编码器的37Dx52L直流减速电机

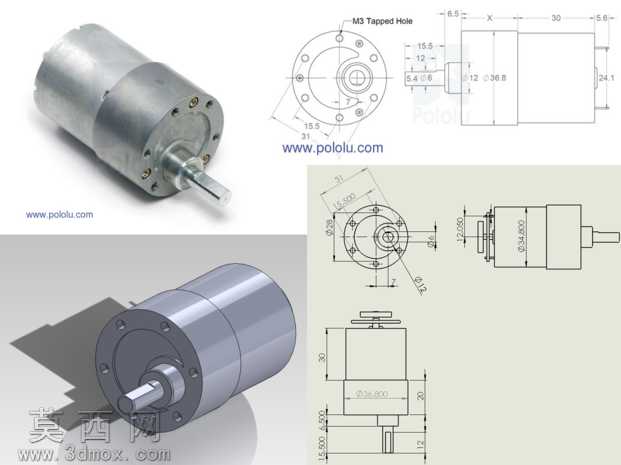

本模型为带64CPR编码器的Pololu 37Dx52L直流减速电机三维建模成果，建模过程严格参照官方产品尺寸规范完成，完整还原了该款电机的全部结构细节。建模阶段首先梳理产品的整体结构组成，将模型划分为输出轴、减速齿轮箱端盖、齿轮箱壳体、直流电机主体、编码器端盖五个核心模块，逐一完成各部分的特征绘制：输出轴部分精准还原了轴径、轴伸长度以及轴端的装配平面特征，确保与官方图纸标注的尺寸公差匹配；齿轮箱端盖部分完整复刻了端面上的M3螺纹安装孔位分布、安装凸台的定位尺寸，以及端盖与壳体配合的止口结构，孔位的角度、间距均严格对照二维工程图的标注参数设置，保证安装接口的准确性。齿轮箱壳体部分还原了壳体的圆柱外形、与端盖及电机主体配合的连接结构，壳体表面的合模线、装配定位槽等细节也做了对应呈现，还原产品的真实外观特征。直流电机主体部分还原了机壳的圆柱尺寸、尾部的编码器安装定位结构，机壳表面的质感做了金属材质的模拟，呈现出冷轧钢机壳的哑光金属质感。编码器部分还原了编码器与电机尾部的配合结构，以及编码器的出线端特征，完整呈现64CPR编码器的安装形态。材质渲染阶段，针对不同部件匹配对应的材质属性：输出轴采用光亮镀铬金属材质，还原金属轴的高光反射特性；齿轮箱端盖与壳体采用镀锌金属材质，呈现出银灰色略带磨砂的金属质感；电机机壳采用哑光冷轧钢材质，还原电机外壳的真实视觉效果；编码器外壳采用工程塑料材质，呈现出深灰色塑料的哑光质感。模型装配阶段严格按照实际产品的装配关系完成各部件的配合约束，确保输出轴与齿轮箱、齿轮箱与电机主体、电机主体与编码器之间的同轴度符合实际产品的装配要求，各部件之间不存在干涉问题，完整呈现该款集成编码器的直流减速电机的整体结构。该款电机集成了减速齿轮箱与64CPR编码器，既可以通过齿轮箱实现低转速大扭矩的动力输出，又可以通过编码器实现转速、转动位置的精准检测，可用于小型机器人、智能传动装置、自动化小设备等场景的动力与位置反馈部件，模型完整还原了产品的所有安装尺寸与外形特征，可直接用于设备装配的干涉检查、安装位设计参考，也可用于产品展示的渲染场景使用。
