布莱克波特XBR220竞速穿越机架设计

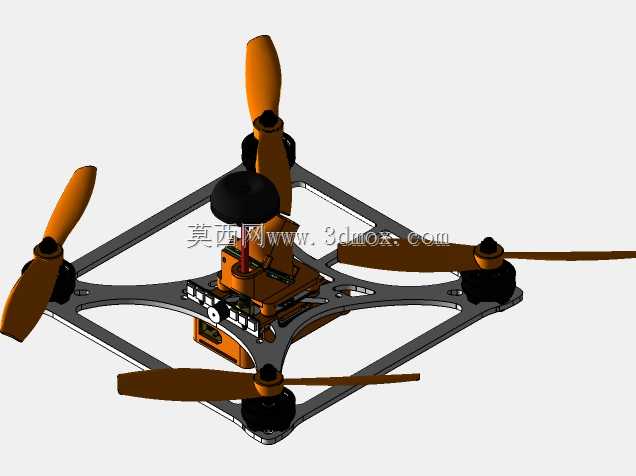

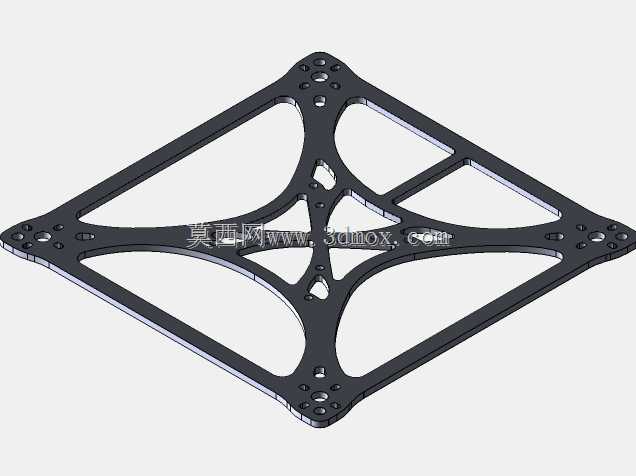

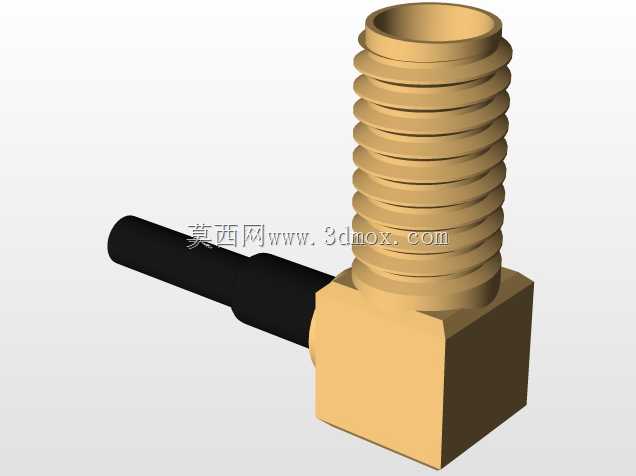

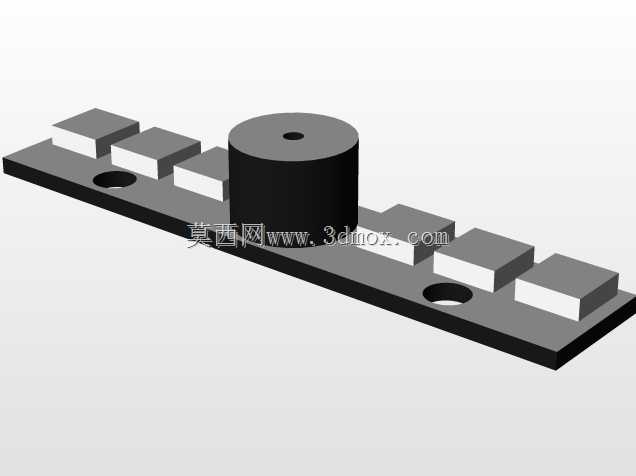

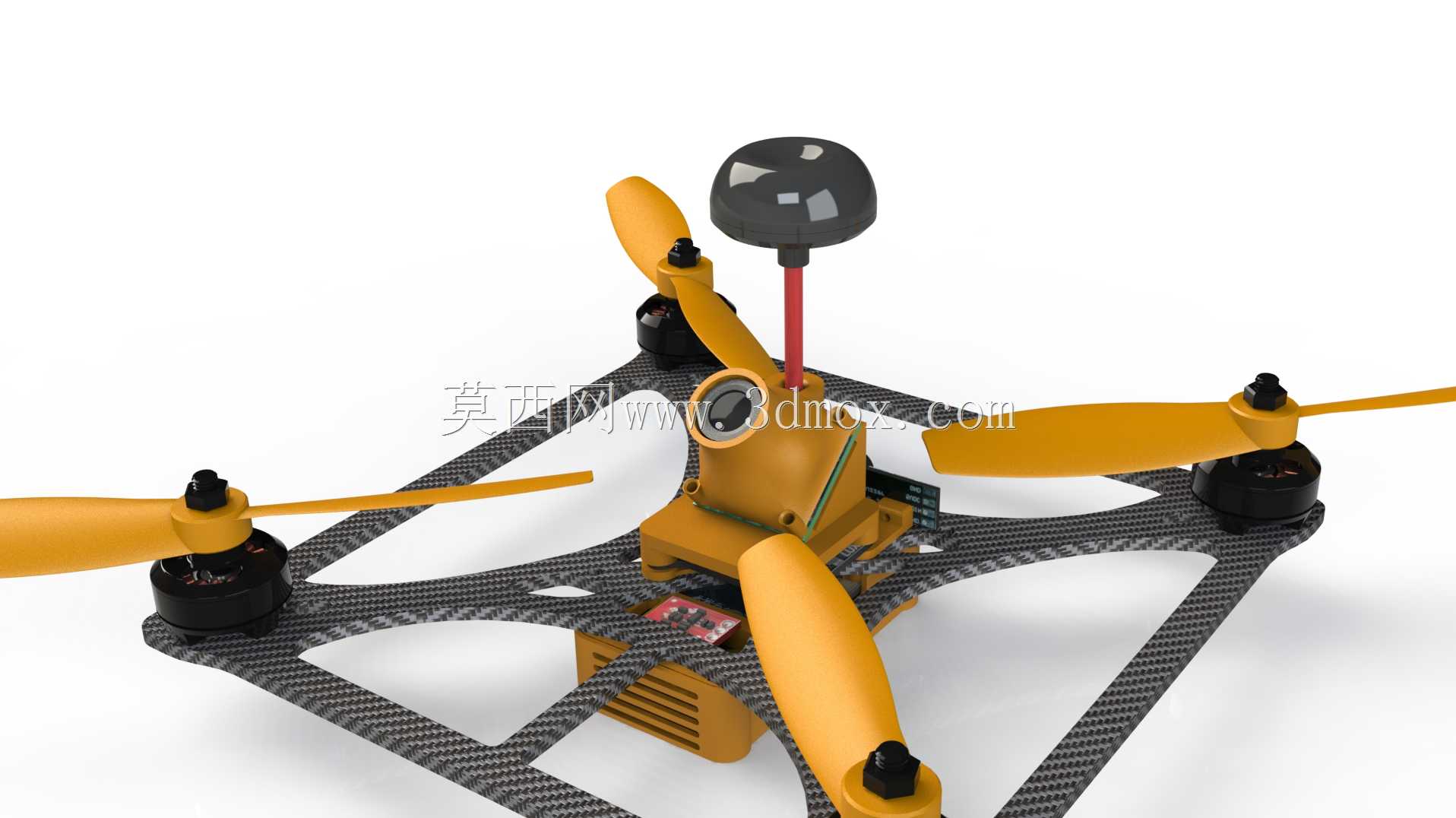

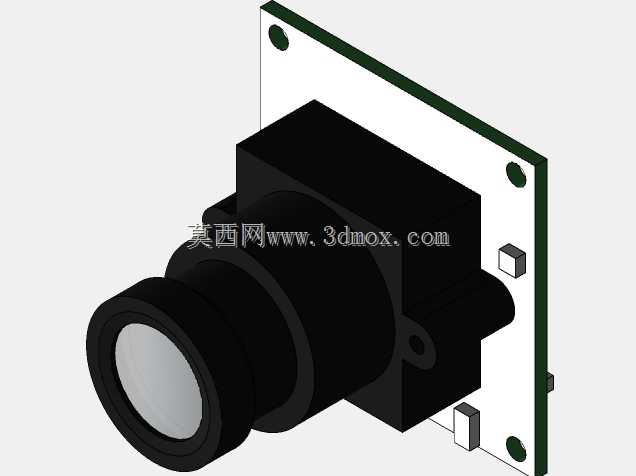

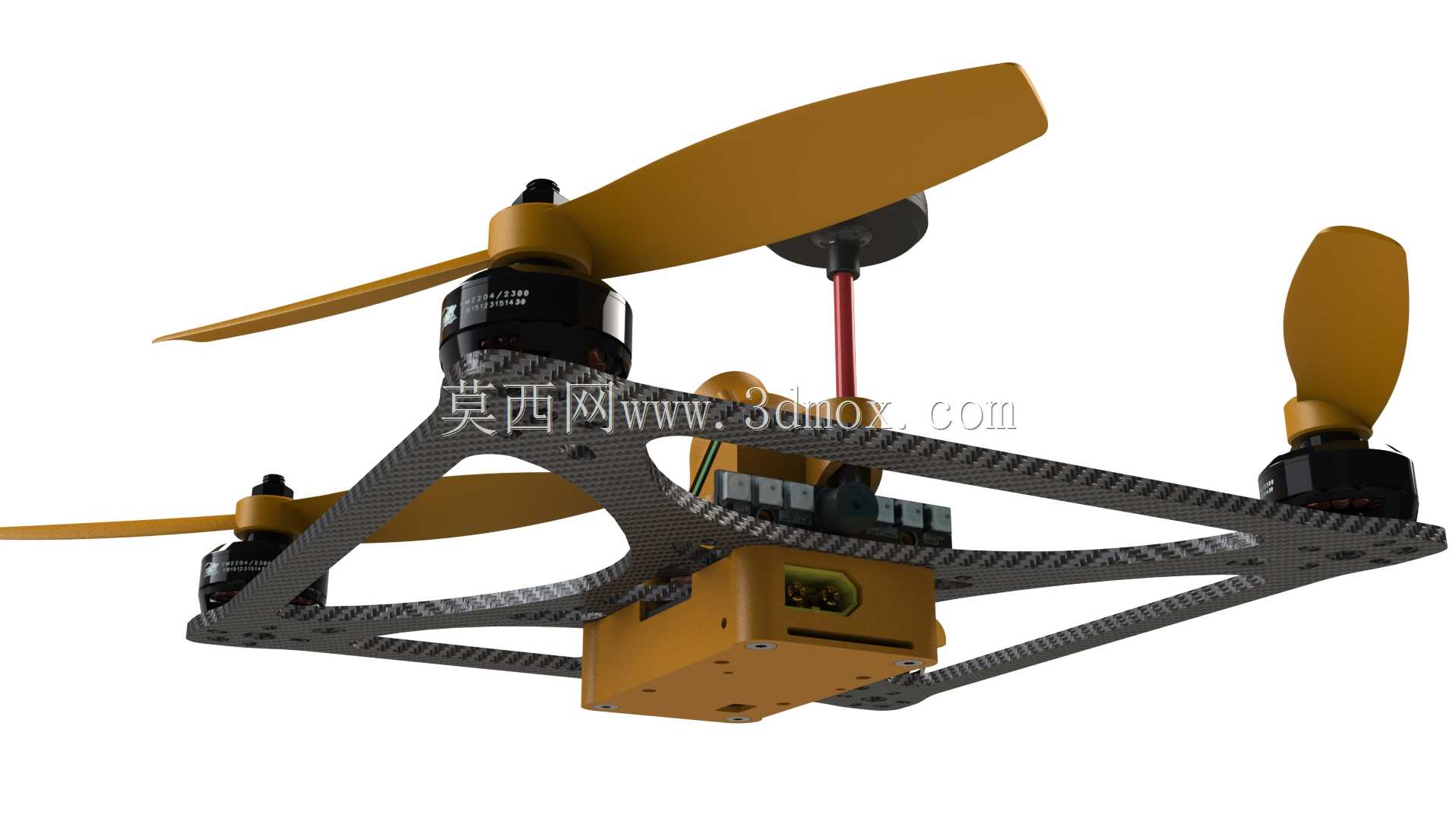

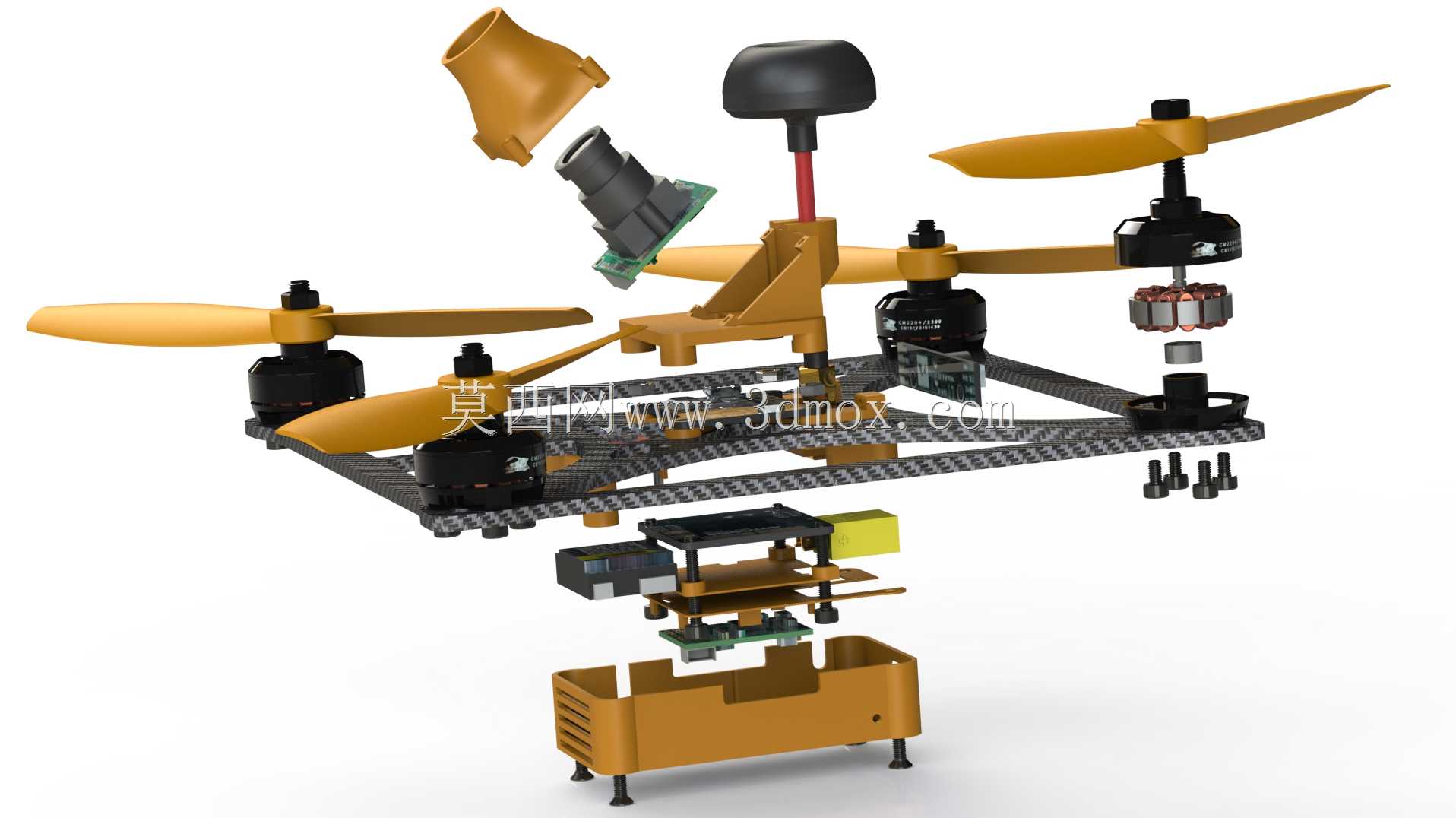

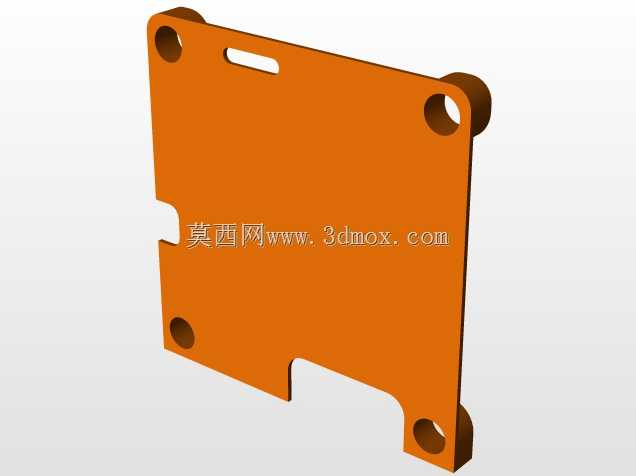

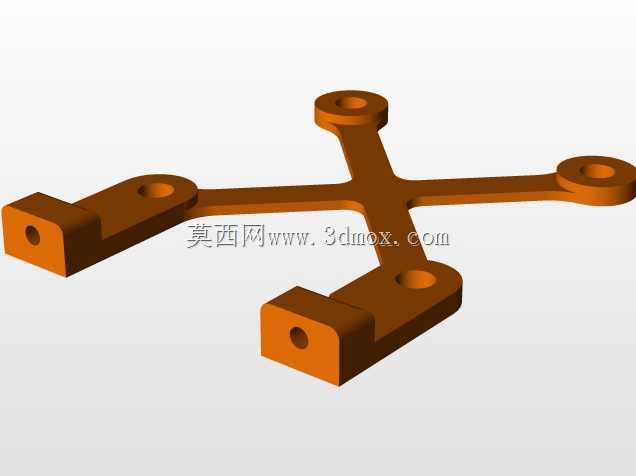

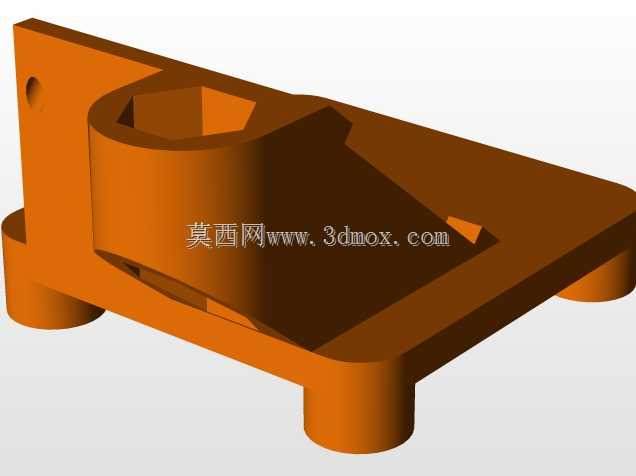

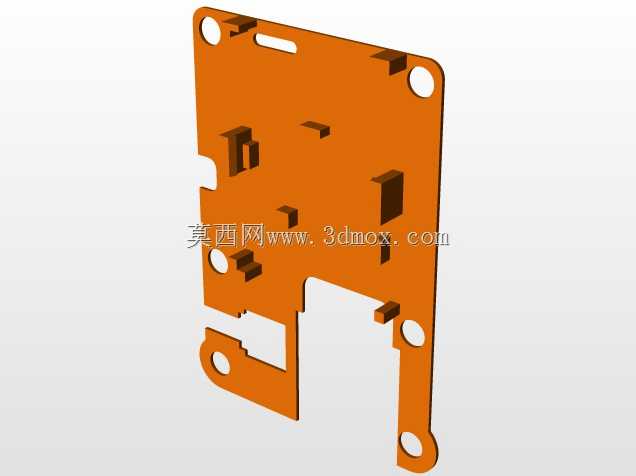

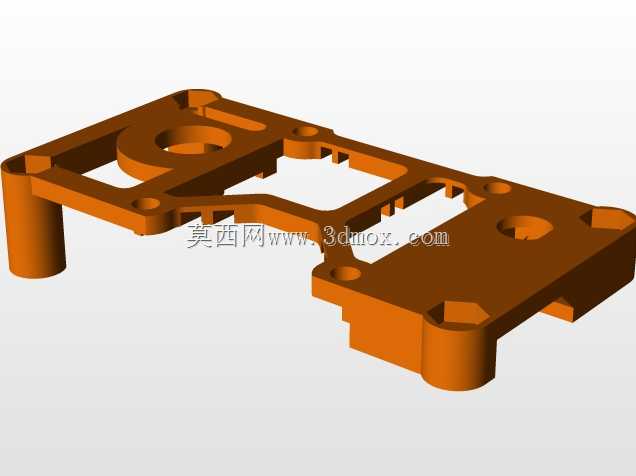

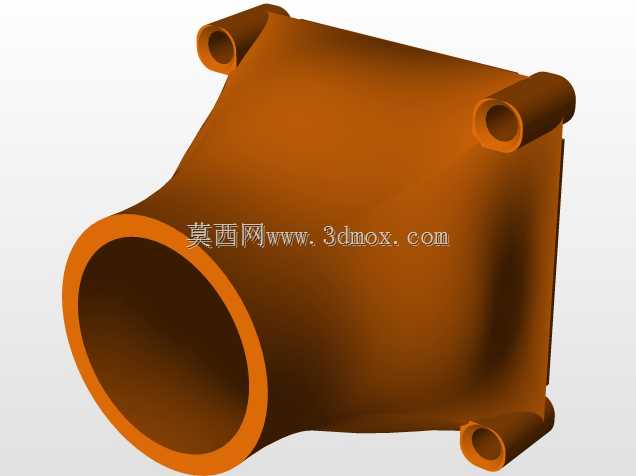

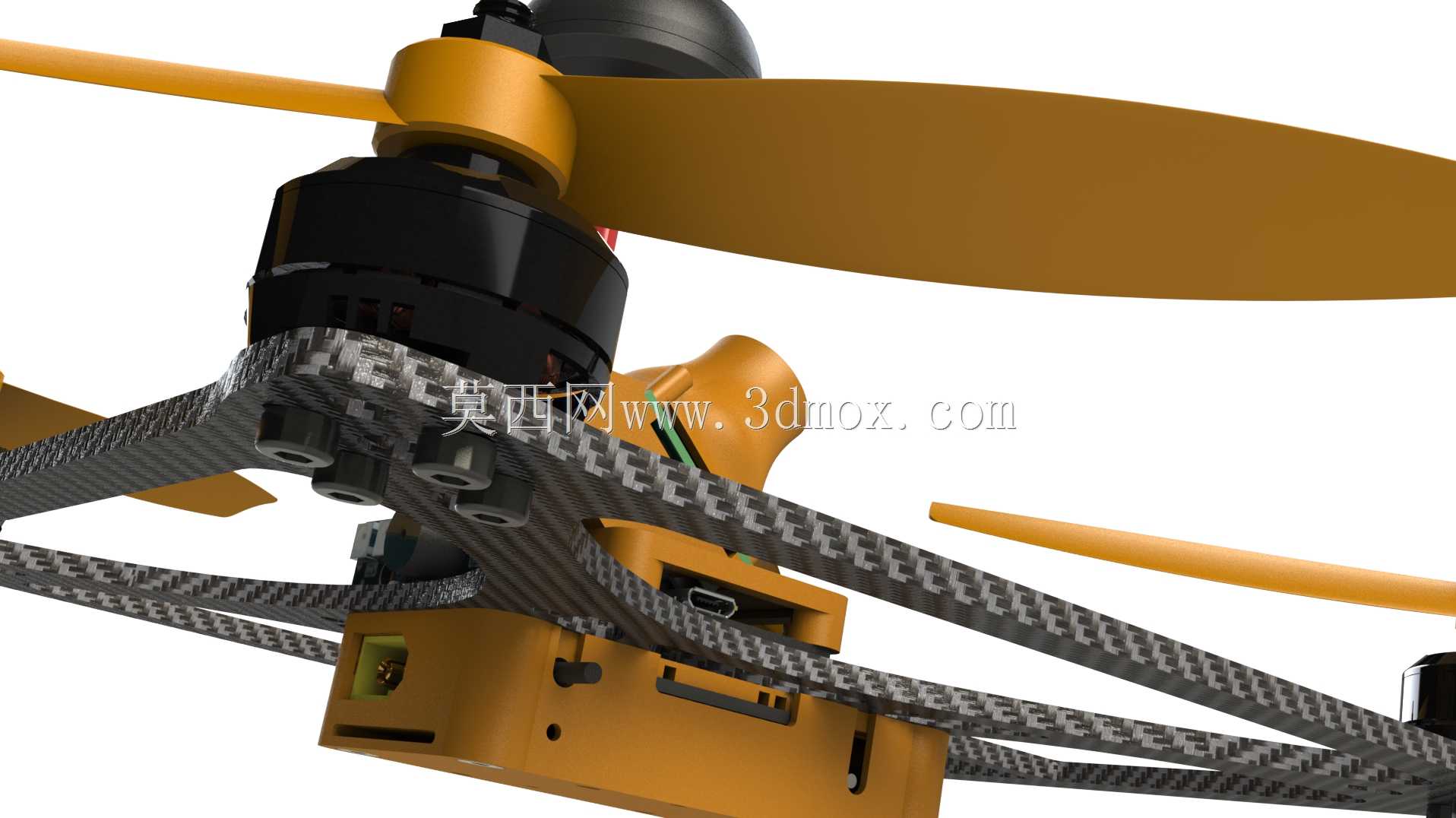

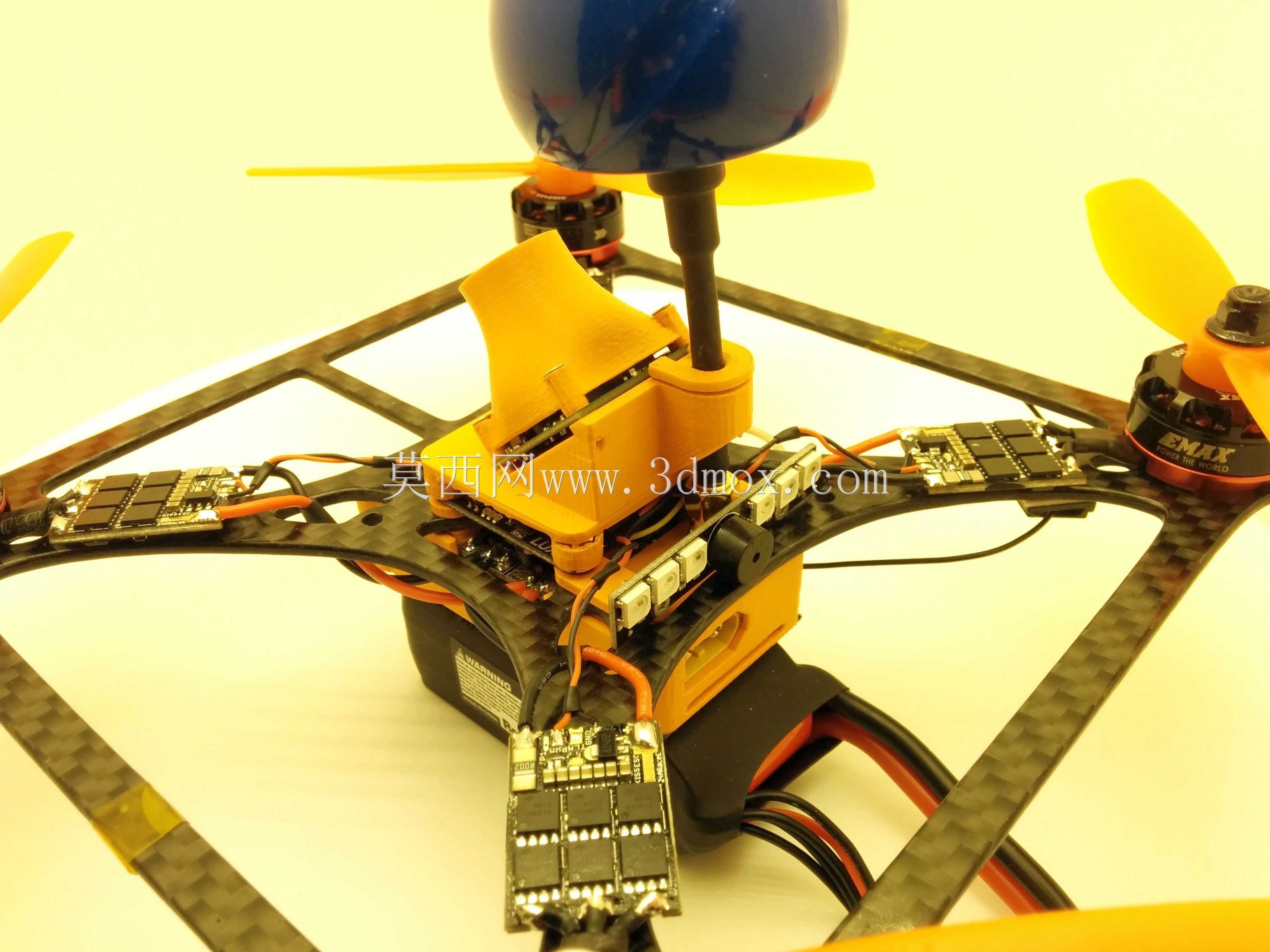

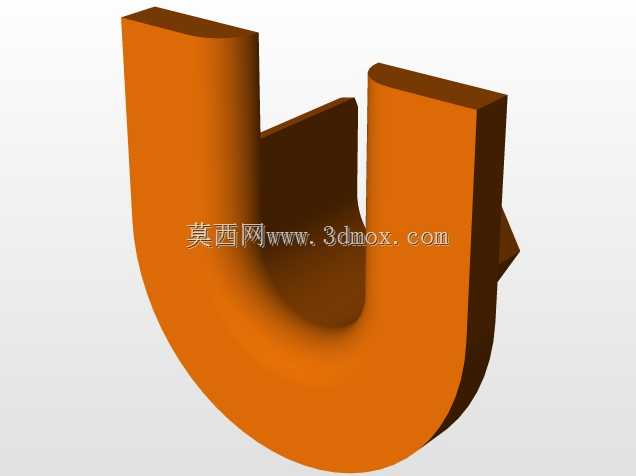

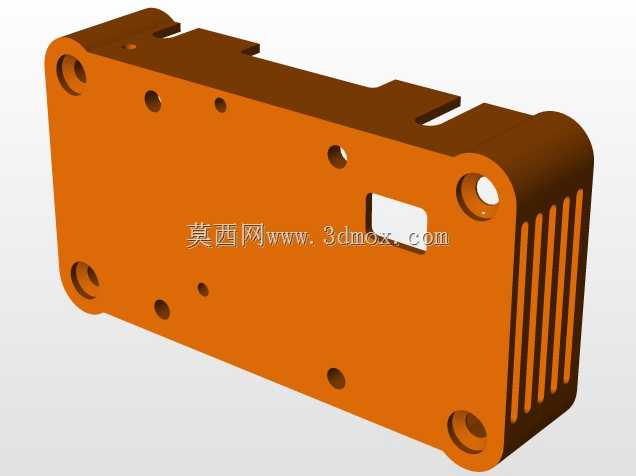

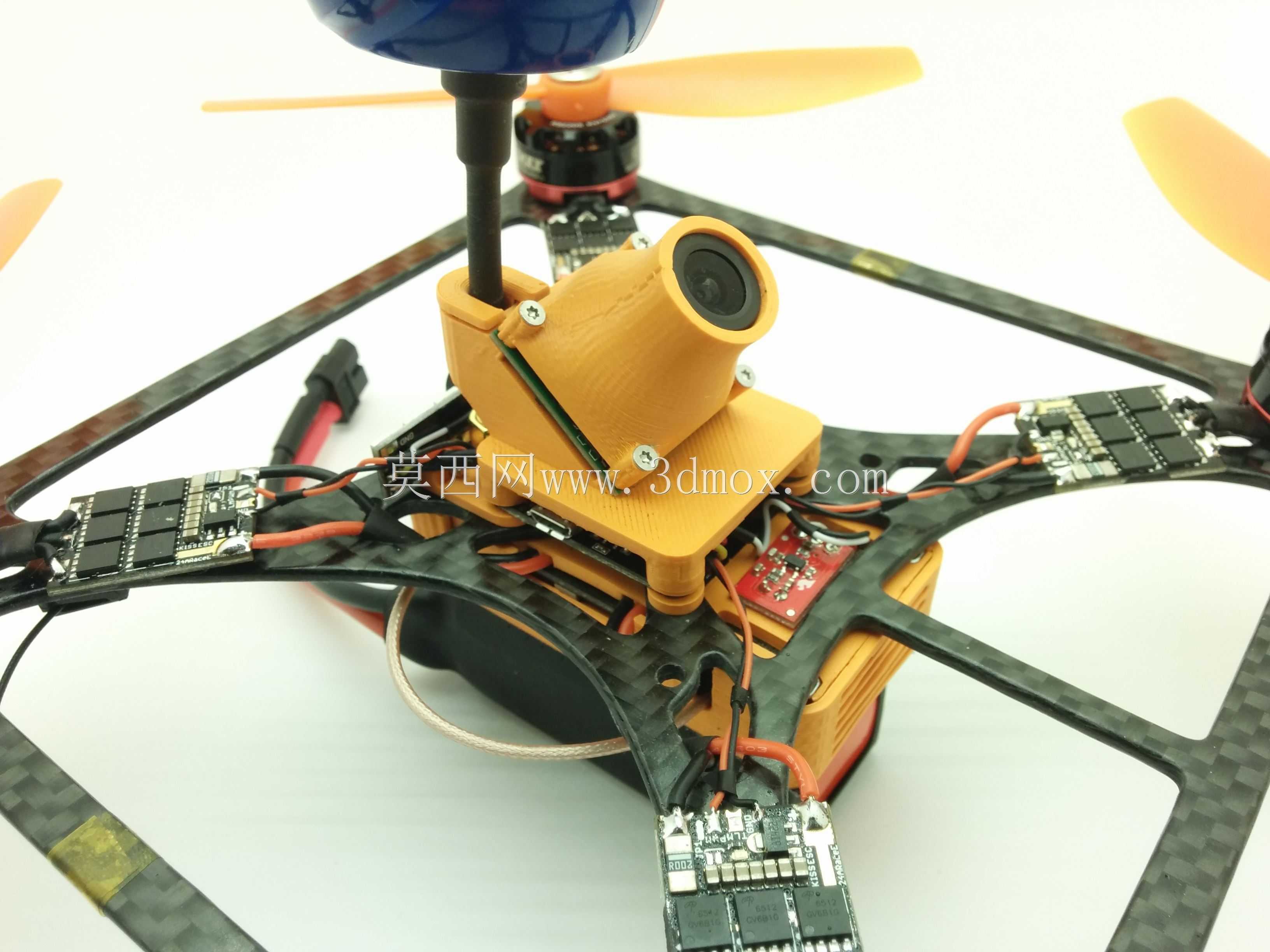

该设计面向FPV竞速穿越机赛事与日常休闲飞行场景，针对布莱克波特XBR220规格的四旋翼飞行平台打造全套适配机架与功能配件，核心用途是为飞控、电调、图传、摄像头、接收机等核心航电部件提供可靠的安装载体，同时兼顾飞行过程中的抗冲击防护与轻量化需求，适配小场地竞速、林间穿越等对飞行灵活性要求较高的使用场景。整套机架采用分体模块化设计思路，主体承载结构选用碳纤维板材作为核心机架底板，充分利用碳纤维材料高比强度、低自重的特性，在保证机架整体抗扭刚性的前提下尽可能降低飞行负载，预留的标准安装孔位可兼容主流220系列穿越机的电机安装规格，机臂延伸长度严格匹配5寸螺旋桨的转动安全边界，避免桨叶转动过程中与机架结构、挂载配件发生剐蹭干扰。设计中针对不同航电部件的安装需求做了专属适配结构：摄像头位置设计了快拆式保护罩，可在飞行碰撞时吸收冲击力，避免镜头直接受撞击损坏；图传模块设置了独立安装支架与天线连接器保护结构，既保证图传天线的安装角度满足信号全向覆盖要求，又能在炸机时避免天线接头受外力拉扯脱落；接收机支架采用悬空式安装设计，减少碳纤维板对射频信号的屏蔽干扰，保证遥控信号的稳定接收；飞控安装位适配主流迷你飞控的安装孔距，预留了足够的布线空间，方便飞控与电调、接收机、图传之间的线路连接；底部设计了LED蜂鸣器模块安装底座，可集成低压报警、寻机提示功能，在飞机炸机落至草丛等复杂环境时可快速定位。所有3D打印配件均采用普通挤出式FDM打印机可加工的结构设计，无复杂悬空支撑结构，打印后无需复杂后处理即可直接装配，配件与碳纤维底板之间采用螺丝锁紧固定，拆装维护便捷，单个配件损坏后可单独打印更换，无需替换整套机架，大幅降低日常使用的维护成本。机架整体安装完成后重心严格落在四旋翼的几何中心位置，避免飞行过程中出现重心偏移导致的姿态控制偏差，所有外露电子部件均设计了对应的防护结构，可应对飞行过程中常见的树枝剐蹭、轻度炸机冲击，兼顾飞行性能与耐用性。
