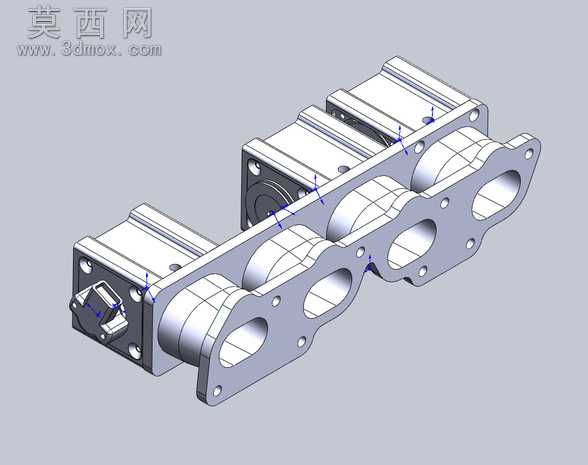

大众16v2.0发动机滚桶节气门体三维结构

本模型为适配大众16v2.0发动机的滚桶式节气门体结构，建模过程依托三维参数化设计软件完成，全程遵循汽车动力系统进气部件的设计规范，精准还原了该部件的实际装配形态与功能结构。建模初期先梳理节气门体的功能逻辑：作为发动机进气系统的核心调控部件，该款滚桶式节气门体需要同时承担进气流量调节、多缸进气分配、喷油器安装定位、传感器接驳固定的多重功能，因此建模时先搭建整体基准框架，以四缸发动机的进气歧管安装面为核心定位基准，确定四个等距排布的进气通道中心轴线，保证各缸进气路径的一致性，避免出现进气偏差影响发动机各缸工作平衡。主体结构建模阶段，先完成一体化的基座本体绘制，基座采用铝合金压铸的典型结构形态，建模时还原了基座上的安装定位孔、密封槽、加强筋结构：安装孔位严格按照发动机进气侧的装配坐标排布，保证与缸盖进气面的精准对接；密封槽围绕每个进气通道设置，用于放置密封胶圈防止进气泄漏；加强筋沿基座长度方向与进气通道外侧分布，在降低部件整体重量的同时保证结构刚性，避免进气负压或装配应力导致部件变形。滚桶式节流阀芯是本模型的核心结构，建模时单独绘制每个圆柱形滚桶阀芯，阀芯上开设与进气通道直径匹配的通气孔，通过两端的转轴结构与基座连接，四个阀芯通过联动机构实现同步转动，以此同步调节四个气缸的进气通道开度，相比传统单片式节气门，该滚桶结构进气阻力更小，进气响应速度更快，更适配高转速动力输出需求。模型还还原了侧边的驱动单元安装位、传感器接驳座、油路气路的预留接口，所有结构的倒角、拔模斜度都按照实际压铸加工工艺要求设置，避免出现无法生产的尖锐结构或倒扣特征。材质渲染阶段，基座本体赋予哑光铝合金材质，还原压铸铝合金的细腻磨砂金属质感，转轴、安装螺栓等部件赋予镀锌钢的亮面金属质感，密封胶圈部位赋予黑色耐油橡胶材质，不同材质的区分清晰展现部件的装配层次，渲染时采用柔和的工业产品打光方式，清晰呈现每个结构的细节特征，无过曝或暗部死黑问题，完整展现该节气门体的结构设计特点。整个模型的结构完全匹配实际量产部件的装配逻辑，各部件之间的配合间隙、安装位置都经过参数校验，可用于进气系统结构教学、发动机改装方案演示、维修装配参考等场景。
