比亚乔动力系统发动机连杆三维设计

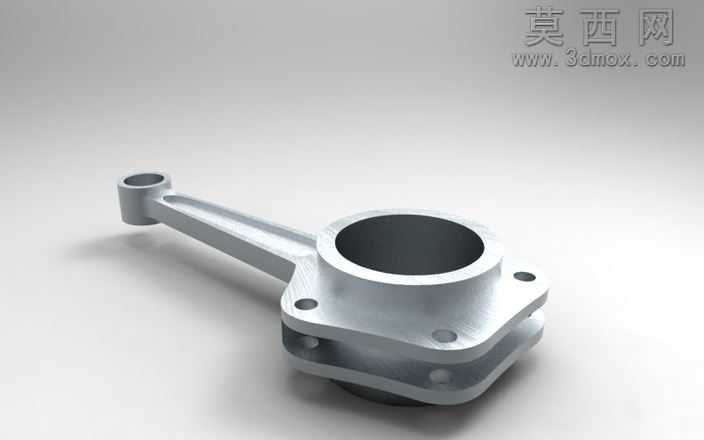

本作品为比亚乔动力系统配套的发动机连杆三维建模作品，建模过程严格遵循内燃机连杆的实际工程设计逻辑，首先通过草绘绘制连杆大小头的中心基准线，确定大小头的中心距参数，匹配对应机型的曲柄销与活塞销孔径尺寸，保证装配公差符合工程要求。建模阶段先构建连杆杆身的工字型截面轮廓，该截面经过力学优化，在保证整体结构强度的前提下尽可能降低构件自重，减少发动机运转过程中的往复惯性力，提升动力输出的平顺性。杆身与大小头的过渡区域采用平滑圆弧过渡处理，避免应力集中导致的构件疲劳损坏，大头端采用分体式结构设计，预留了连杆螺栓的安装定位孔，孔位周边做了局部加厚处理，强化螺栓连接区域的结构强度，小头端设计有衬套安装位，适配活塞销的转动配合需求。材质渲染阶段采用金属材质参数，模拟锻造合金钢的表面质感，调整金属粗糙度与反光参数，还原机加工后的金属表面光泽，对大小头的内孔配合面、连杆螺栓安装平面做了高光处理，区分加工面与非加工面的视觉差异。渲染阶段采用深色纯色背景，搭配多角度定向光源，突出连杆的轮廓结构与曲面过渡细节，通过光影变化清晰展现杆身的截面形态、大小头的厚度参数以及分体式大头的结合面结构。整个建模过程完全参照真实发动机连杆的生产设计逻辑，所有结构特征均符合内燃机连杆的工程设计规范，可用于动力结构教学、发动机装配模拟、零部件力学仿真分析等场景，模型结构完整，特征参数清晰，能够直观展现发动机连杆的典型结构与设计要点。
