双摇杆遥控器外壳结构设计方案

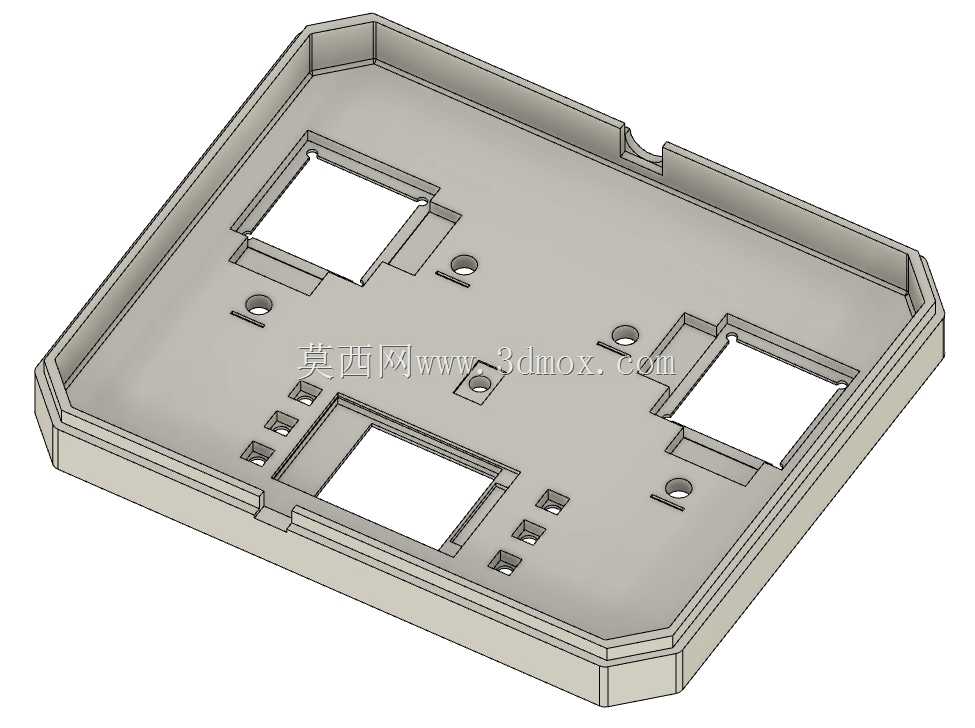

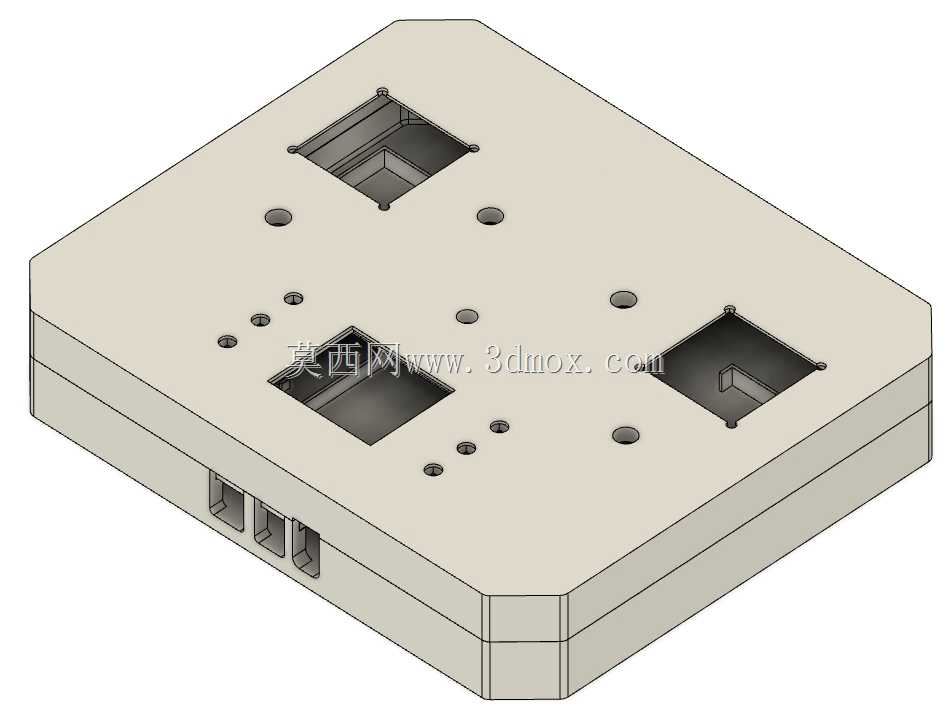

　　这款遥控器外壳的结构设计，核心围绕小型无人设备、DIY智能载具的手持操控需求展开，适配四旋翼飞行器、小型移动机器人、桌面级智能装置的近距离操控场景，解决了开源控制板与供电模块集成时的壳体适配痛点，避免了零散模块外露带来的接线松动、元件磕碰、操作误触等实际使用问题。从结构布局来看，壳体采用上下扣合的双层叠装结构，上层面板作为操作交互区，预留了两个独立的摇杆安装方槽，每个摇杆安装位旁设置两个定位小孔，用于安装电位器固定结构，可实现摇杆行程的精准修剪校准，保证操控信号的线性输出精度；面板中部预留主开关的安装开孔，可适配常用的船型翘板开关，满足设备总电源通断的操作需求。面板靠下位置设置矩形显示屏安装槽，

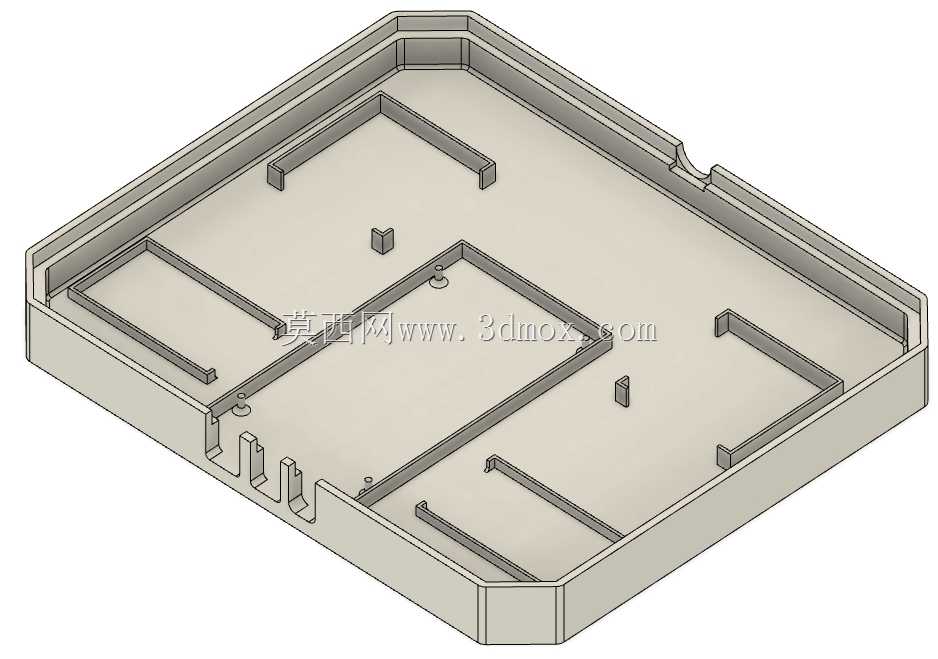

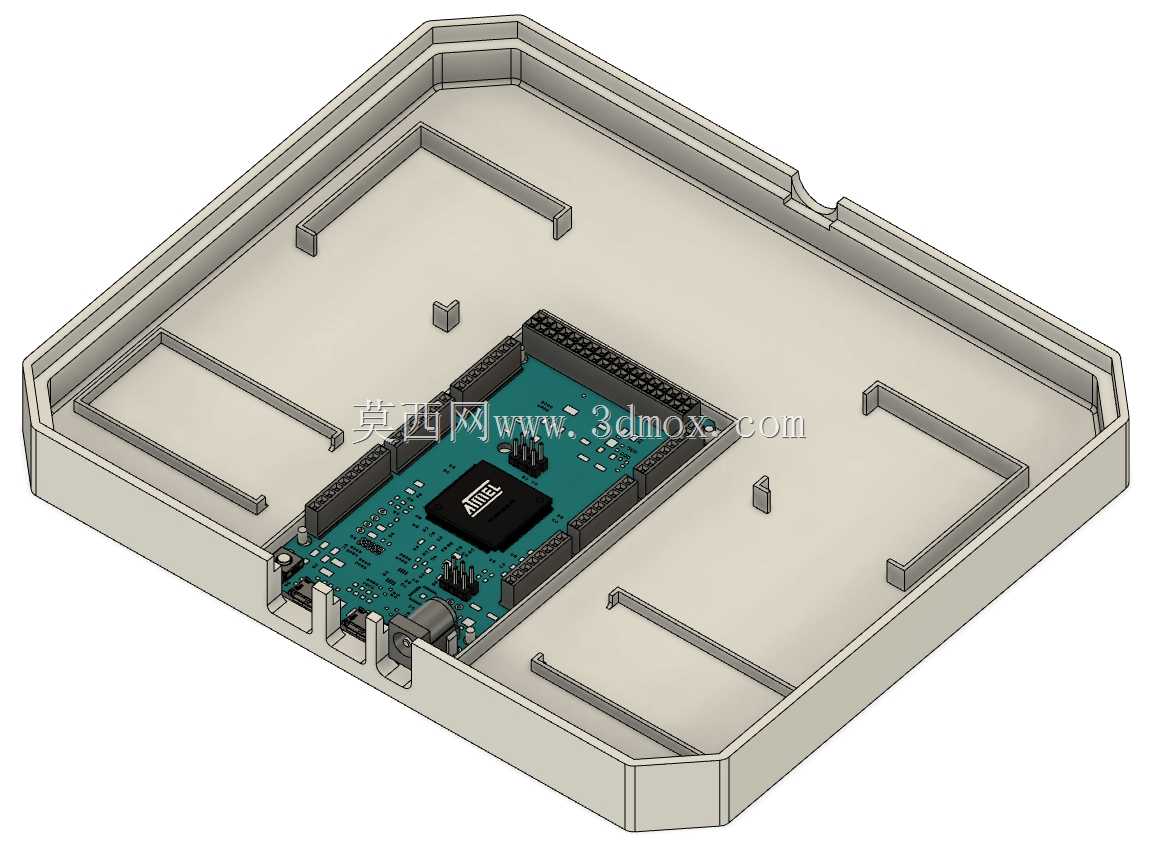

　　适配ST7735这类常用的小型SPI显示屏，屏幕周边均匀分布六个圆形按键孔，可安装轻触按键实现参数调整、功能切换、模式选择等操作，面板侧边预留独立的天线安装孔，可外接2.4G无线通信模块的天线，保证信号传输的稳定性。壳体下层为元件容纳腔，内部设置了arduino due控制板的专用安装定位柱，可直接将控制板通过螺丝固定在腔体内，避免控制板在壳体内晃动移位；同时预留两个独立的9V电池安装位，设置了对应的卡扣结构固定电池，无需额外绑带或胶接固定，方便后期更换电池时快速拆装。壳体侧面预留三个矩形接口开孔，对应控制板的USB、电源、通信扩展接口位置，无需拆开壳体即可完成程序烧录、外接供电、有线调试等操作。从安装边界来看，

　　壳体整体为带圆角的矩形结构，边角做了R角过渡处理，手持时不会硌手，整体厚度控制在双层元件叠加的最小尺寸，上层面板的所有开孔位置都与内部元件的安装位一一对应，摇杆安装槽的下沉深度刚好匹配摇杆本体的安装高度，不会出现摇杆突出过高或者卡滞的问题；按键孔的直径与常用轻触按键的帽径匹配，安装后按键帽刚好突出面板1-2mm，操作时按压行程顺畅不会卡壳。设计过程中充分考虑了3D打印的工艺可行性，所有壁厚保持均匀，没有出现壁厚突变的结构，避免打印时出现翘边、填充不均的问题；内部的安装柱都做了倒角处理，装配时不会出现干涉，上下壳的扣合位设置了定位凸台，扣合后错位量控制在0.1mm以内，不需要额外打胶即可实现紧密贴合。在实际应用中，

　　这款壳体可以直接用于DIY无人机的手持遥控端，也可以适配小型智能小车、机械臂的操控终端，内部的安装位预留了少量冗余空间，用户可以根据自身需求增减扩展模块，比如加装蜂鸣器、状态指示灯等元件，不需要对壳体做大规模修改；面板的开孔布局符合常规手持操控的人机工程，摇杆位置处于大拇指自然放置的区域，按键分布在显示屏周边，单手即可完成大部分操作，长时间握持也不会产生明显的疲劳感。壳体的结构强度可以满足日常手持使用的需求，侧壁厚度足够承受日常的轻微磕碰，电池仓与控制板安装区之间设置了分隔筋，避免电池漏液时腐蚀控制板电路，接口位置的开孔边缘做了加厚处理，频繁插拔线材也不会出现接口处开裂的问题。
