简易应急复苏袋式呼吸辅助装置结构

　　这套呼吸辅助装置的核心应用场景，是公共卫生事件突发时期，常规医疗呼吸设备产能不足、供应缺口较大的应急场景，面向基层临时医疗点、资源匮乏区域的急救辅助需求，替代人工手动挤压复苏袋的重复劳作，降低医护人员长时间操作的体力消耗，同时保证按压频率与挤压力度的稳定性，避免人工操作的力度波动影响通气效果。装置的动力源采用市面存量极大的汽车挡风玻璃雨刮电机，这类电机本身自带减速结构，输出转速与扭矩刚好匹配复苏袋挤压的动作需求，不需要额外设计复杂的减速传动链，大幅降低了零件采购与加工门槛，哪怕是没有精密加工能力的小型工坊，也能依靠现成标准件快速完成组装。主体支撑框架采用通用工业铝型材搭建，铝型材的槽道结构不需要复杂的打孔焊接工序，

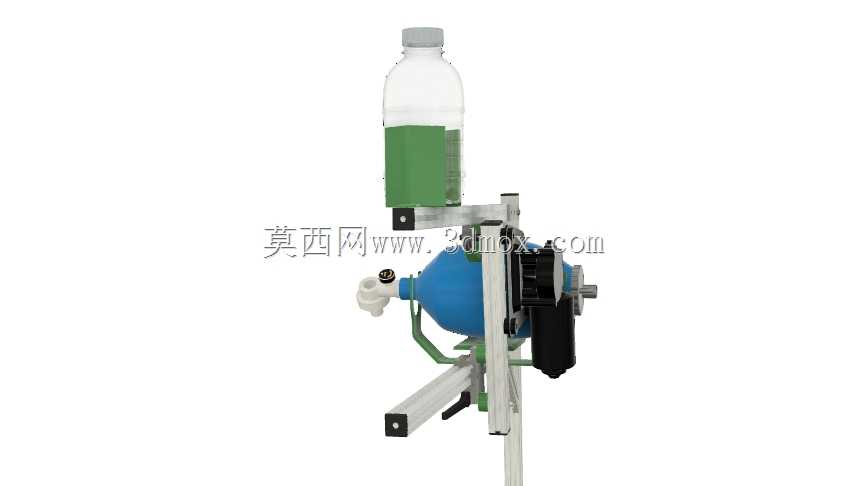

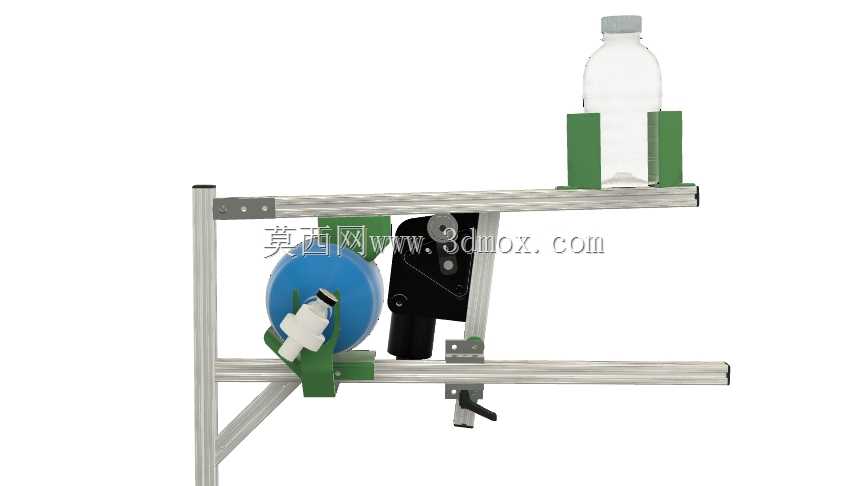

　　只需要配套的T型螺栓与角件就能完成所有部件的位置固定，安装时可以根据选用的复苏袋实际尺寸，灵活调整挤压组件、瓶体固定座的安装位置，适配不同规格的常规PVC复苏袋与配套储液瓶，不需要针对单一尺寸产品做定制化的机架加工。挤压执行部分采用3D打印的定制连接件，将雨刮电机的圆周旋转运动，转化为挤压板的往复直线摆动，运动行程经过反复校核，刚好能将复苏袋挤压到临床要求的通气量区间，不会因为挤压过度造成气道压力过高损伤患者肺部，也不会因为行程不足导致通气量达不到急救要求。上方的储液瓶固定座采用两个对称的L型绿色支撑件，直接卡在铝型材横梁上，支撑件的内弧面与常规医用储液瓶的外径匹配，安装时只需要将瓶子卡入两个支撑件之间即可，

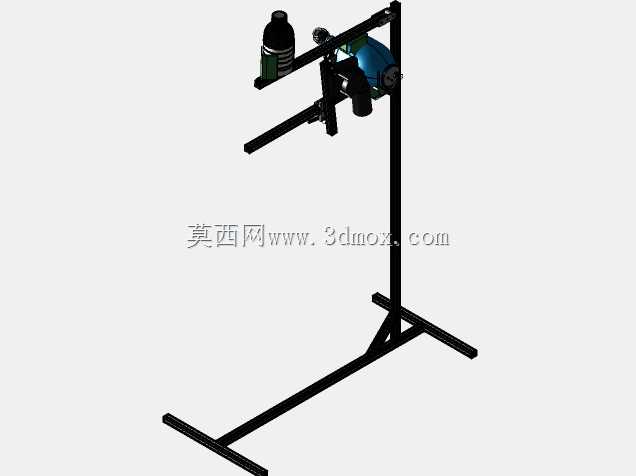

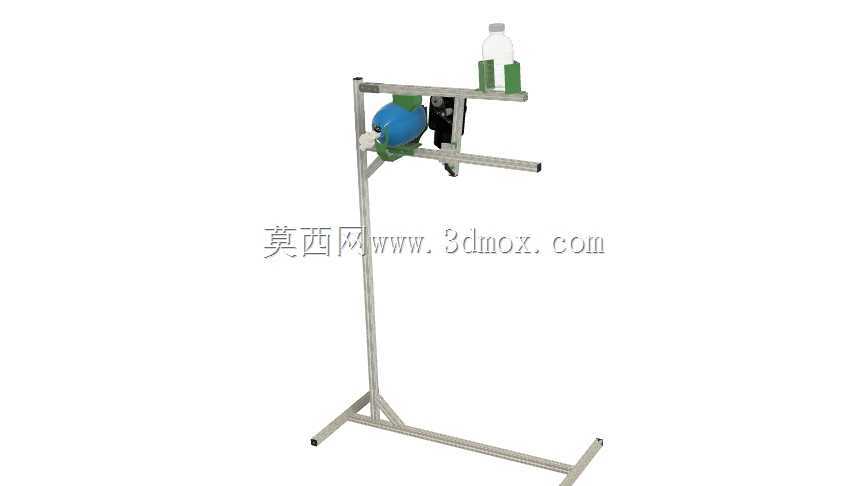

　　不需要额外的绑带或紧固件，更换储液瓶时操作非常快捷，符合急救场景下快速拆装的使用需求。整套装置的控制逻辑参考成熟的开源呼吸控制方案，去掉了复杂的电子传感器与闭环控制结构，只保留最基础的转速调节与启停控制，电路部分的元器件都是通用的电子标准件，不需要定制专用的控制电路板，哪怕是没有嵌入式开发能力的组装人员，也能按照开源接线图快速完成电路搭建。从安装边界来看，整套装置的铝型材机架采用两层横梁加单根竖梁的极简结构，整体占地面积不到0.1平方米，可以直接放置在急救推车、病床边的床头柜上使用，不需要额外的专用安装台面，机架底部没有突出的固定结构，挪动时只需要单人手提就能转移位置，适配临时医疗点频繁调整床位布局的使用场景。

　　装置的传动部分没有采用封闭的齿轮箱结构，所有运动连接点都暴露在外侧，日常维护时只需要定期在连接转轴处涂抹润滑脂即可，出现故障时可以快速拆解更换损坏的零件，不需要专用的维修工具，哪怕是没有设备维修经验的医护人员，经过简单培训就能完成常见故障的排查与零件更换。在结构设计阶段，设计团队特意规避了需要定制加工的非标零件，除了3D打印的连接件之外，所有结构件、传动件、紧固件都是市面可以直接采购的标准件，3D打印的零件也没有复杂的内腔与支撑结构，采用普通FDM3D打印机就能快速打印成型，不需要工业级的打印设备，进一步压缩了整套装置的制作周期与成本，能够在短时间内实现小批量的快速生产，填补应急场景下的设备缺口。整套机构的运动逻辑经过多轮原型验证，木质原型阶段就完成了上万次的往复挤压测试，确认运动过程中没有卡滞、行程偏移的问题，挤压板的运动轨迹始终保持在复苏袋的中心位置，不会出现偏磨、挤压错位的情况，长时间连续运行时电机的温升也在安全范围内，不会因为长时间工作出现过热停机的问题。
