适配BIGTREETECH SKR 2主板的reprap显示屏外壳

　　在桌面级FDM 3D打印机的DIY改装与整机搭建场景中，控制主板与显示屏的集成安装一直是影响设备整洁度、操作便捷性与运行稳定性的关键环节。不少玩家在选用BIGTREETECH SKR 2这款高性价比32位控制主板时，往往会搭配reprap体系的显示屏做交互操作，但市面上通用的外壳要么无法同时兼容主板与显示屏的安装孔位，要么存在走线杂乱、操作旋钮干涉、屏幕可视角度不佳的问题，这款定制化外壳正是针对这一实际使用痛点开发的结构件。

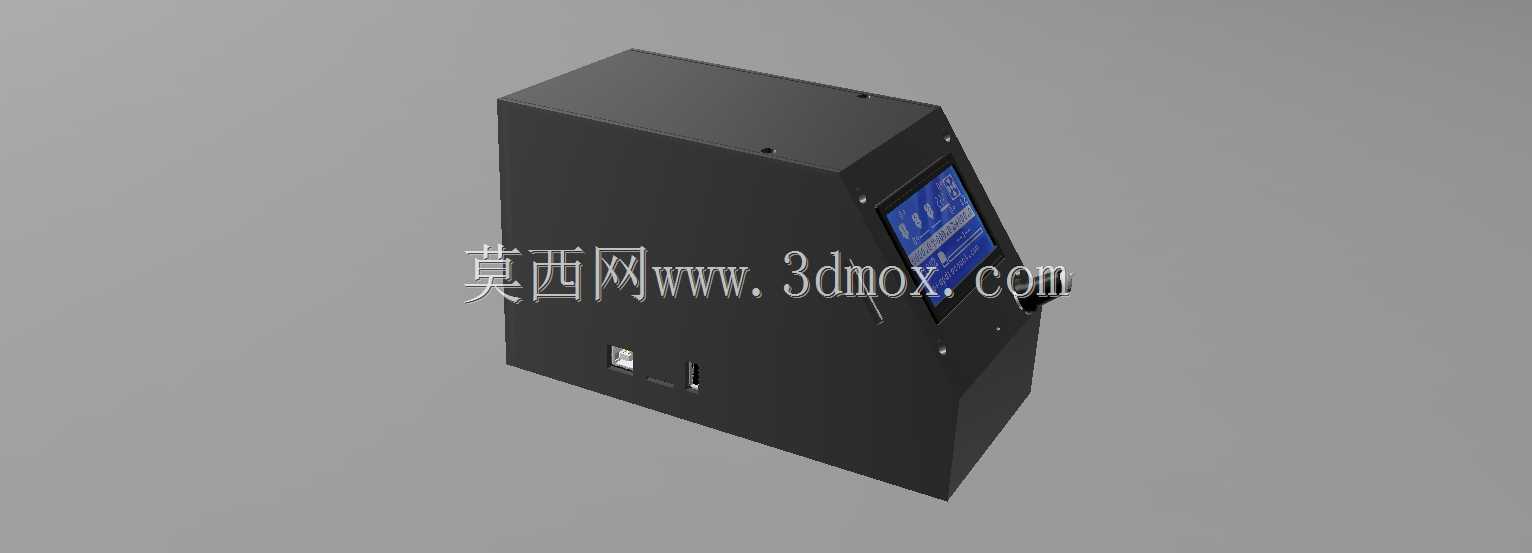

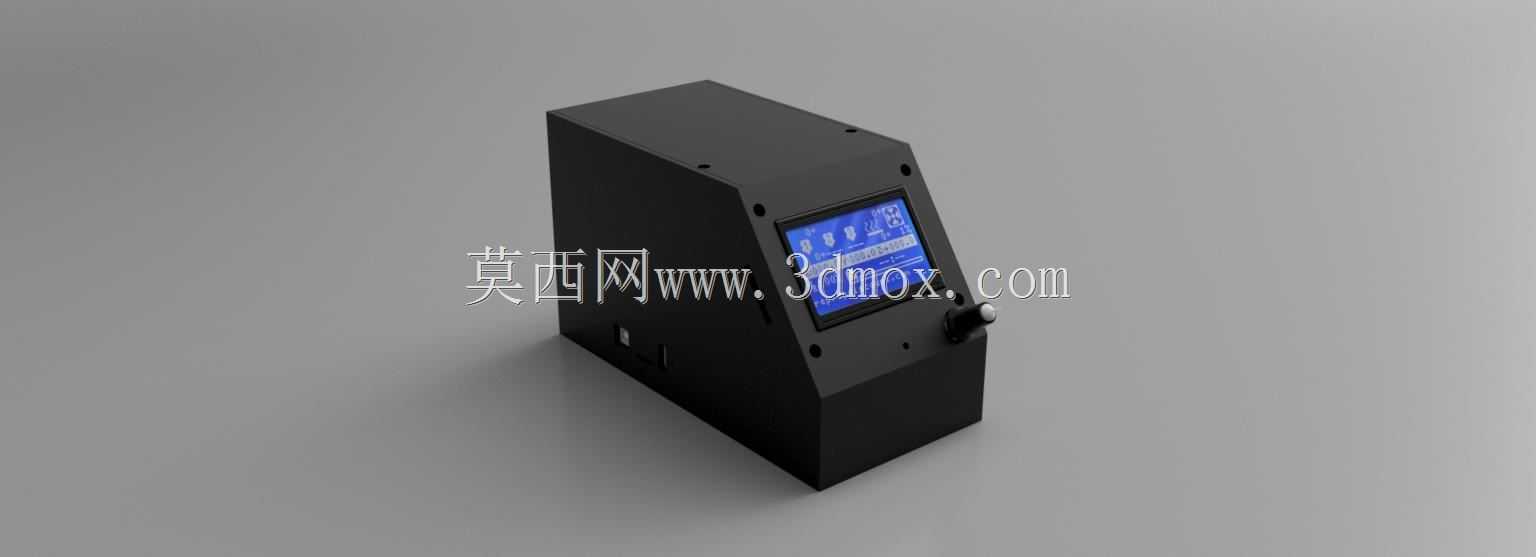

　　从实际设备用途来看，这个外壳承担着三重核心作用：第一是物理防护，将SKR 2主板与显示屏的电路板完全包覆在内，避免3D打印过程中飘散的PLA、PETG耗材碎屑，以及车间环境里的灰尘、金属切削颗粒落到电路板引脚之间造成短路，也能防止日常操作中液体泼溅、工具磕碰直接损坏核心控制元件；第二是集成安装，把原本需要分散固定的主板、显示屏、调节旋钮整合到同一个紧凑壳体内，无需在打印机型材框架上分别设计多个安装位，大幅简化整机布线与装配流程；第三是人机交互优化，外壳的屏幕安装面做了倾斜角度设计，操作者站在打印机正前方操作时，无需弯腰或者俯身就能清晰看清屏幕上的温度参数、打印进度、功能菜单，侧面预留的旋钮安装位刚好匹配显示屏配套的编码旋钮，旋转调节与按压确认的操作行程不受壳体干涉，操作手感顺畅。

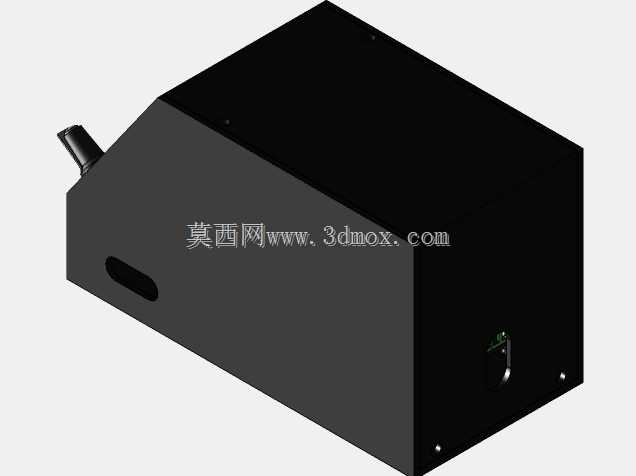

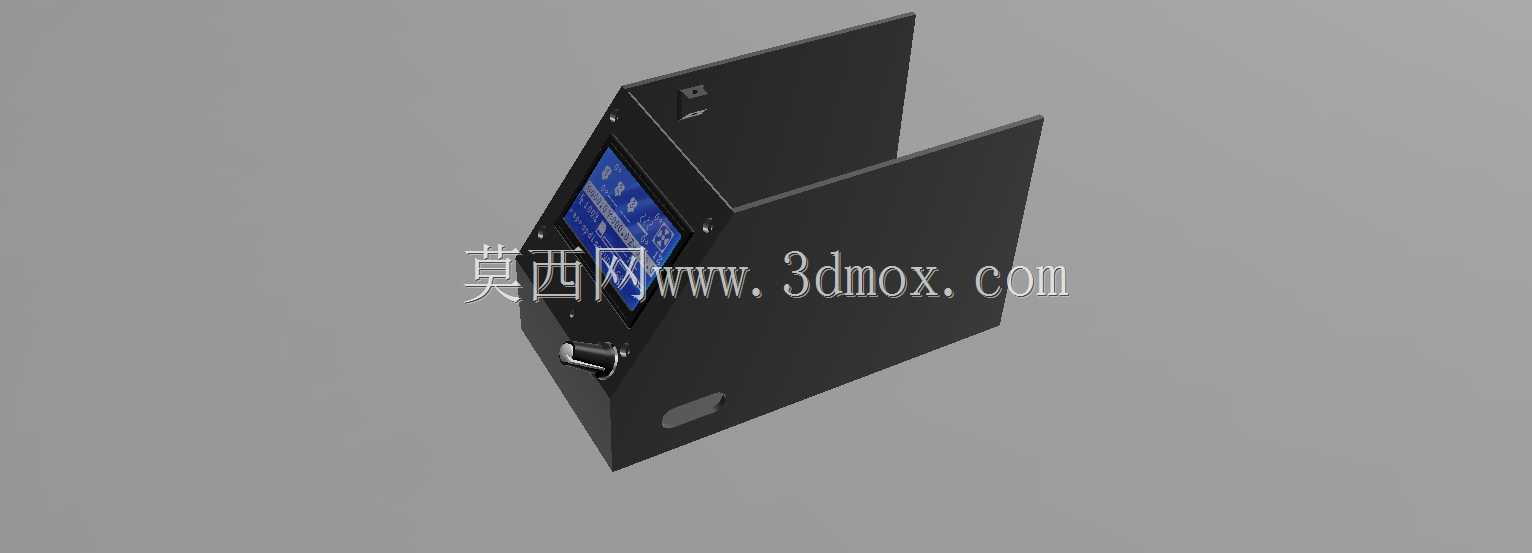

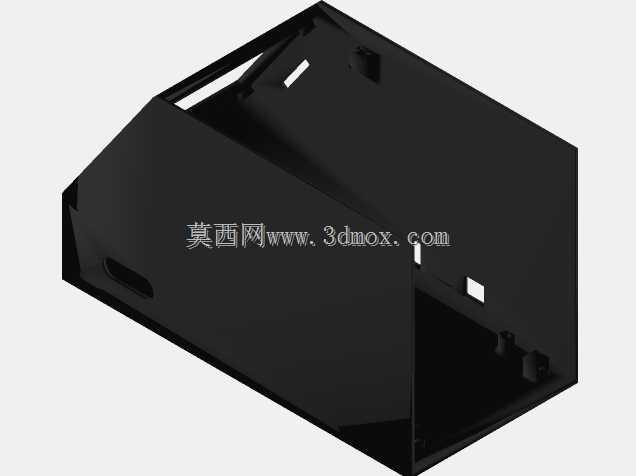

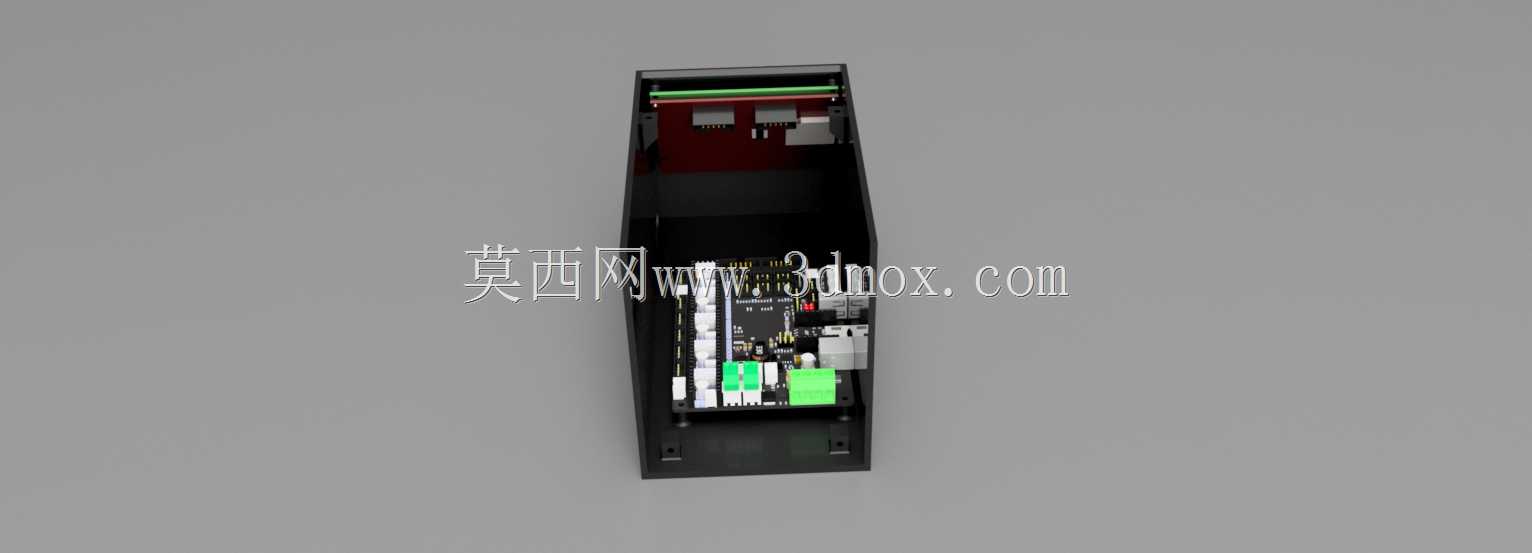

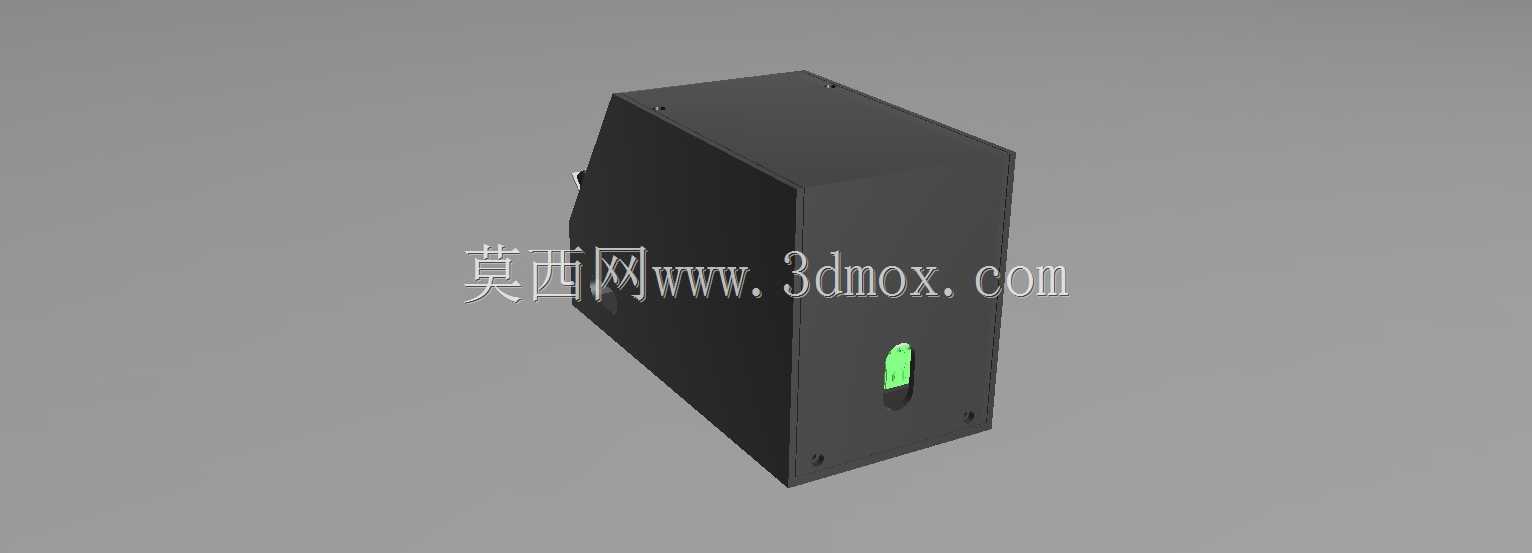

　　在产品功能特性上，这款外壳的结构设计完全围绕实际装配需求做了细节打磨。壳体采用分体式扣合结构，上下壳之间通过定位柱做预定位，不需要额外做复杂的对位调整就能完成合模，所有安装孔位都对应SKR 2主板的标准固定孔距，以及reprap显示屏的安装孔位，孔位公差控制在0.2mm以内，安装时不需要对孔位做二次锉修，螺丝可以顺畅拧入。壳体侧面预留了主板接口的对应开口，包括电源输入口、步进电机接线口、温度传感器接口、USB调试口，所有开口的位置与尺寸都和主板接口完全匹配，接线时不需要掀开外壳就能完成所有线材的插拔，后期调试或者更换接线非常方便。壳体底部设计了走线槽与扎带固定位，主板到显示屏的排线、旋钮的连接线可以顺着走线槽排布，用扎带固定后不会出现线材挤压电路板、或者被壳体夹伤绝缘层的问题。

　　从设计思路层面，整个结构开发完全遵循3D打印加工的工艺特性做了优化，没有设计需要支撑的大角度悬空结构，所有加强筋的厚度都控制在2mm，壁厚均匀设置为2.5mm，既保证壳体有足够的结构强度，安装到打印机框架上不会因为设备运行的振动出现开裂，也能减少3D打印过程中的耗材用量，缩短打印时间。屏幕安装位的周围做了一圈0.5mm高的凸台，屏幕装入后凸台刚好贴合屏幕的边缘，既能挡住屏幕与壳体之间的缝隙，避免灰尘从缝隙进入壳体内，也能防止屏幕在壳体内出现晃动移位。旋钮安装孔做了铜套预埋的设计空间，如果用户需要频繁操作旋钮，可以在打印完成后压入标准铜套，减少旋钮轴对塑料孔位的磨损，延长外壳的使用寿命。

　　关于外形尺寸与安装边界，这款外壳的整体轮廓做了紧凑化处理，整体占用空间控制在极小范围内，不会过多占用打印机框架的安装空间，不管是安装在打印机的型材框架侧面，还是作为独立控制盒放置在打印机旁边的工作台面上，都不会显得突兀。安装紧固件的选用上，整个壳体装配以及主板、屏幕的固定，一共需要8颗M3螺栓与4颗M3螺母，都是3D打印机DIY过程中最常用的标准紧固件，用户不需要专门采购特殊规格的螺丝螺母，利用手头现有配件就能完成全部装配。壳体的安装固定位预留了适配2020、2040铝型材的槽口，可以通过T型螺母直接固定在标准铝型材框架上，固定位的孔位做了长圆孔设计，安装时可以根据实际布线需求微调外壳的安装位置，适配不同机型的框架布局。

　　在实际使用场景中，这款外壳不仅适用于新机组装时的控制部分集成，也适合老款3D打印机的主板升级改装，不少用户将老款8位主板更换为SKR 2主板时，原有外壳无法适配新主板的孔位与接口位置，更换这款外壳就能快速完成控制部分的改装，不需要重新设计加工安装结构。壳体的外观做了哑光平面处理，没有多余的装饰性结构，打印完成后只需要简单去除支撑毛刺就能直接使用，也方便用户根据自己的设备配色选择不同颜色的打印耗材，做到和整机外观风格统一。
