带螺丝组装结构的大尺寸DIY框架式3D打印机

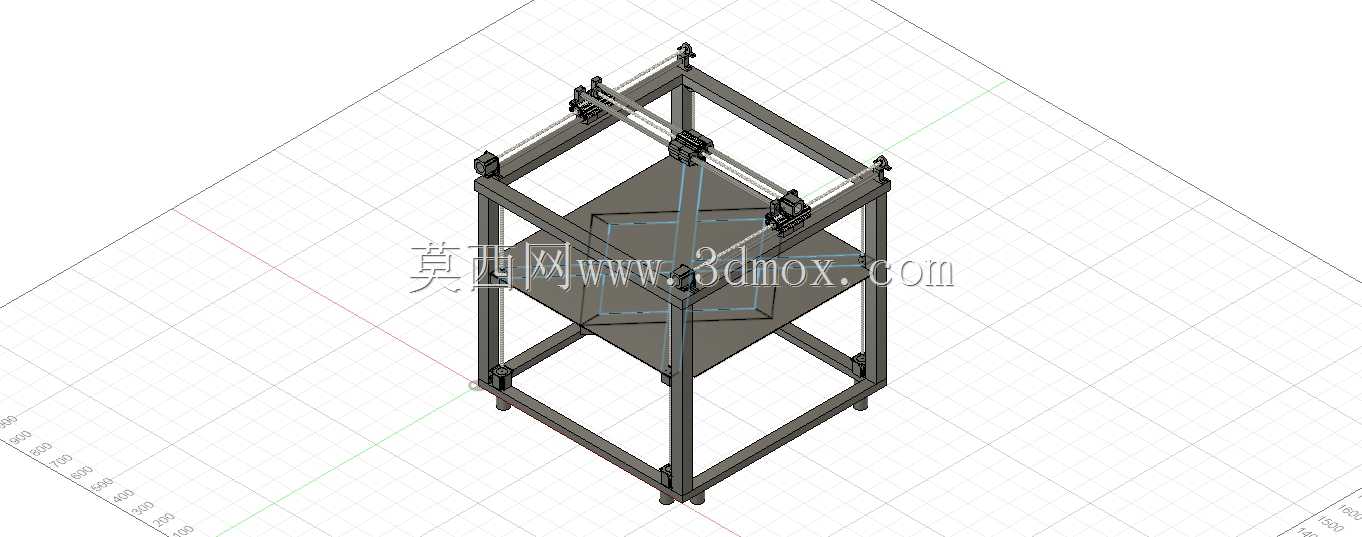

　　这款框架式增材制造设备的结构设计，核心围绕大尺寸构件成型场景做适配，整体采用方管型材搭建的立方框架作为承载主体，所有型材拼接节点均配套标准螺丝完成锁固，无需额外定制焊接工装，个人搭建者可按照装配关系逐层完成框架组立，安装过程中可通过调整螺丝锁附深度校正框架的形位公差，避免型材拼接错位导致的运动轴垂直度偏差。设备预留了DIY加热床的安装位，加热床采用电阻丝作为发热元件，床体支撑结构直接固定在框架底部的横梁上，安装边界完全匹配框架内部的成型腔空间，不会出现运动干涉问题，床体的调平动作依靠配套的感应传感器完成，无需人工反复调整调平螺母，可在打印作业启动前自动完成床面平面度检测与补偿，解决大尺寸床面易出现的翘边、首层附着力不足问题。

　　从功能扩展维度来看，该结构并非仅适配单喷头FDM成型场景，框架的横梁预留了多轴运动组件的安装接口，在原有XYZ三轴运动结构的基础上，可加装旋转轴组件拓展为五轴加工结构，除了完成热塑性材料的熔融堆积成型外，还可更换执行端部件，适配软金属、木材、工程塑料的铣削加工与浮雕雕刻作业，覆盖个人工坊从原型件打样到小批量非标零件加工的多场景需求。设计阶段特意取消了原有版本的移动床传动结构，将床体设置为固定支撑形式，大幅降低大尺寸成型场景下运动部件的负载惯量，避免移动床往复运动带来的框架共振问题，有效提升高速运动状态下的成型精度。

　　在安装边界设计上，框架的所有型材连接点位均做了沉孔处理，螺丝锁附后端面与型材表面齐平，不会突出型材表面干涉运动导轨的安装，导轨的安装基准面直接在型材加工阶段一次铣削成型，减少后期装配的校准工作量。电气元件的安装槽预留于框架立柱的内侧空腔，走线可沿型材空腔内部排布，避免外露线路与运动部件产生剐蹭。设备的成型腔空间占据框架内部70%以上的有效容积，相比同外廓尺寸的商用3D打印机，有效成型体积提升近40%，可满足大尺寸艺术构件、工业手板、定制化工装的一体成型需求，无需拆分打印后再做拼接处理，减少后期粘接、打磨的工序量。

　　考虑到个人DIY用户的加工条件限制，所有结构件的加工精度要求均适配普通台式钻床、小型铣床的加工能力，没有需要高精度五轴设备才能加工的异形结构件，螺丝等标准紧固件均采用市面通用的公制规格，用户无需定制特殊连接件即可完成整机组装。框架底部预留了脚轮与调平脚杯的安装孔位，可根据使用场景选择安装脚轮方便设备转场，或安装调平脚杯保证设备放置的稳定性，适应不同地面平整度的车间、工作室场景。运动组件的安装位预留了足够的调节余量，用户可根据自身需求更换不同导程的丝杆、不同功率的驱动电机，适配高速打印或者高精度铣削的不同参数需求，无需对框架主体结构做二次改造。
