适配吉普JK的TrailDash2车载安装底座

　　这款安装底座主要面向越野车型的车载电子设备加装场景，解决了原厂配套挡风玻璃支架在颠簸越野路段固定不稳、遮挡驾驶视线、长期使用易脱落的痛点，适配2008款吉普JK车型的中控区域安装需求，替代原有吸附式挡风玻璃固定方案，将TrailDash2设备稳固固定在中控靠近仪表台的位置，既不遮挡驾驶员前方道路视野，也不会在越野穿越的剧烈颠簸中出现移位、掉落的问题，同时避免了挡风玻璃支架长期吸附留下的胶印痕迹，兼顾使用稳定性与车内整洁度。

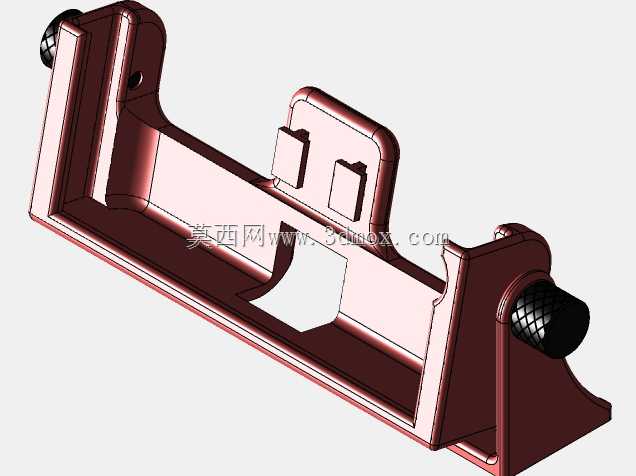

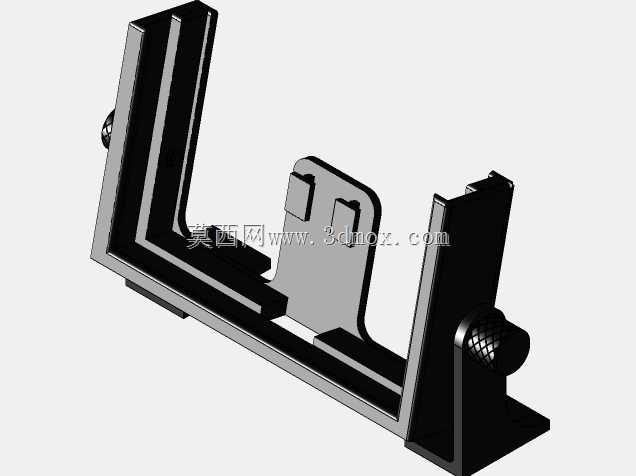

　　从结构设计来看，底座整体采用U型槽式的主体框架，两侧设置垂直导向限位边，能够与TrailDash2设备的侧边卡槽精准契合，安装时只需将设备顺着导向槽推入即可完成初步定位，无需额外调整对位角度，两侧的限位边高度经过反复校核，既能够完全限制设备的横向窜动，又不会遮挡设备的操作按键与显示区域，保证设备安装后所有功能操作不受影响。底座中部设置了与设备背部定位凸点匹配的承托结构，推入到位后能够形成前后方向的限位，避免车辆急加速、急减速时设备沿槽体方向滑出，两侧设置的旋钮式锁紧结构，旋紧后可以从侧方顶住设备侧边，进一步提升固定可靠性，即使在连续颠簸的非铺装路面行驶，也不会出现设备松动、异响的问题。

　　设计过程中针对原厂支架存在的配合过紧问题做了针对性优化，调整了槽体的配合间隙，在保证定位精度的前提下预留了合理的安装公差，避免出现设备卡滞、拆装困难的问题，同时缩短了底座的整体纵深尺寸，适配3D打印的加工特性，采用PETG材料打印时能够有效控制打印变形量，保证成型后的尺寸精度。底座底部的安装面根据吉普JK中控区域的表面弧度做了贴合设计，安装后能够与安装面完全贴合，受力均匀，不会出现局部应力集中导致的底座断裂或者安装面压痕问题，安装边界经过实车校核，安装后不会与周边的空调出风口、中控按键、换挡机构产生运动干涉，驾驶员操作设备时手臂自然伸展即可触及，符合车载人机工程学要求。

　　从实际使用场景出发，这款底座充分考虑了越野环境的使用需求，整体结构没有薄弱的悬臂结构，所有受力部位都做了加厚处理，能够承受越野路段的持续振动冲击，锁紧旋钮的表面做了防滑纹理设计，即使佩戴越野手套也能够轻松完成锁紧与松开操作，无需借助额外工具。槽体内部的边角位置都做了圆角过渡处理，既能够减少3D打印过程中的应力集中，避免打印件出现层间开裂的问题，也不会在拆装设备时刮花设备的外壳表面。底座的整体外形轮廓没有尖锐凸起，安装在车内不会对驾乘人员造成磕碰风险，符合车载零部件的安全设计要求。

　　在安装适配性上，这款底座不需要对车辆中控部位做任何打孔、破坏性改装，底部可以搭配车用双面胶或者魔术贴实现无损固定，后期拆除也不会在中控表面留下残留痕迹，满足越野爱好者的无损改装需求。设计时的尺寸校核完全围绕实车安装空间展开，整体高度控制在不遮挡仪表台原有指示灯的范围内，宽度方向不会延伸到副驾驶区域，不会影响副驾驶乘员的腿部空间，安装后设备的屏幕角度刚好朝向驾驶员主驾驶位，查看数据时不需要大幅度转头，提升驾驶过程中的操作安全性。针对3D打印的工艺特性，结构设计上避免了大角度悬空结构，打印时不需要添加过多支撑，减少后期支撑去除的工作量，同时降低打印失败的概率，普通桌面级FDM3D打印机即可完成制作，材料选用PETG时能够兼顾足够的结构强度与耐温性能，夏季车内高温环境下也不会出现软化变形的问题，能够适应户外越野的复杂环境温度变化。
