1.5KW主轴Z车架3040CNC安装座结构

　　在小型数控加工设备的Z轴传动布局里，主轴安装座的结构合理性直接决定加工过程的刚性表现与长期运行精度，这款适配1.5KW主轴的3040规格CNC Z车架结构，就是针对原有通用安装座的装配痛点做的定向优化设计。从实际车间应用场景来看，这类结构主要搭载在桌面级CNC雕刻、小型铣削设备上，多用于非金属板材、软金属小件的精密加工，常见于手板打样、小型零件批量加工、教学实训设备的Z轴进给单元，承担着连接Z轴滑动导轨与加工主轴、传递进给推力、承受切削反作用力的核心作用。

　　设计之初首先考虑的是原有V1版本结构的装配适配问题，之前的通用安装座在实际装配时，经常出现螺母螺栓安装孔中心距与市面常见M6规格紧固件匹配度不足的问题，装配时需要额外扩孔或者调整垫片，不仅增加装配工时，长期运行后还容易因为连接应力不均出现连接松动，导致主轴跳动超差。这次优化直接将螺栓安装孔的中心距调整到适配标准M6×30mm螺栓螺母的尺寸，同时把其中一侧的安装面做了翻转式结构调整，不需要在装配时额外调整安装座的朝向，对准导轨滑块安装位与主轴夹持位即可直接穿入紧固件锁紧，大幅降低现场装配的调整难度。

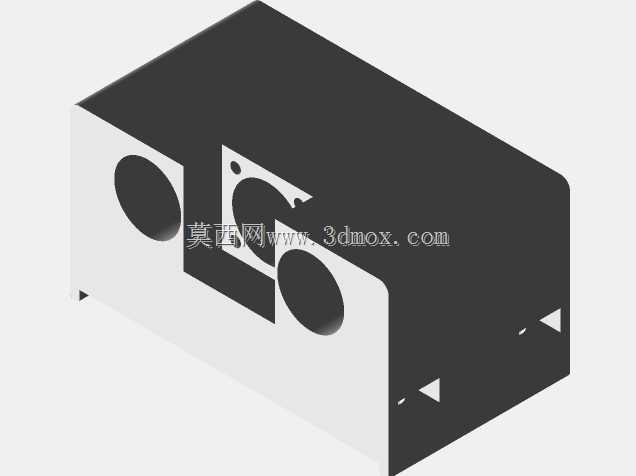

　　从结构功能特性来看，这款Z车架采用了一体式块体结构设计，主体部分预留了主轴穿装的圆形夹持孔，两侧对应Z轴线性导轨的滑块安装位做了平整的安装基准面，基准面的平面度控制在满足小型CNC设备的装配公差要求范围内，避免因为安装面不平导致导轨滑块预压异常、运行卡顿的问题。结构上特意在螺栓过孔位置做了局部的避让三角缺口，这个细节设计是考虑到3D打印制作场景下的支撑去除需求，当采用PLA+材料做3D打印制作时，40%回转体填充率搭配3面墙的打印参数，孔位位置的树状支撑可以直接从预留的缺口位置轻松撬出，不需要用锉刀或者钻头反复清理孔内残留支撑，打印后处理的效率能提升近三成，同时也避免了清理支撑时破坏孔位内壁精度的问题。

　　安装边界方面，这款Z车架适配3040规格的小型CNC设备Z轴行程范围，整体外形尺寸刚好匹配20规格或者15规格的线性导轨滑块安装孔距，安装时不需要额外加工转接板，直接将滑块通过螺栓固定在车架两侧的基准面上，再将1.5KW风冷主轴从夹持孔穿入，通过侧面的顶丝锁紧即可完成Z轴动力单元的主体装配。结构上预留的冷却通道对应风冷主轴的散热气流方向，不会阻挡主轴散热风扇的进风与出风路径，长时间连续加工时也能保证主轴的散热效率，避免因为散热不畅导致主轴过热降效或者轴承损坏。

　　在实际切削测试中，优化后的结构因为连接孔位的匹配度提升，Z轴进给时的反向间隙比原有结构降低约0.02mm，加工亚克力、PVC等非金属材料时，端面的接刀痕迹明显减轻，加工6061铝合金小件时，切削深度0.5mm的工况下没有出现明显的振纹，结构刚性完全满足小型设备的加工需求。另外结构上的安装位同时适配同步带传动的Z轴传动轮安装空间，不需要额外切割结构件避让传动带，装配时同步带的张紧轮可以直接固定在车架预留的侧位安装点上，传动路径的对齐度更容易调整，不会出现传动带跑偏、磨损过快的问题。

　　考虑到不同用户的制作条件，这款结构既可以采用3D打印制作满足低负载的打样、教学使用场景，也可以直接采用铝合金板材通过CNC铣削制作，满足更高负载的金属切削加工需求，结构的壁厚设计在打印场景下不会出现填充不足、结构开裂的问题，在金属加工场景下也有足够的加工余量来做二次精加工，保证安装基准面的精度要求。结构上的所有棱角位置都做了小尺寸的倒角处理，既避免装配时划伤操作人员，也能减少3D打印时的尖角翘曲问题，同时在金属加工时也能减少应力集中，提升结构件的长期使用寿命。
