Apex英雄主题游戏纪念硬币结构设计

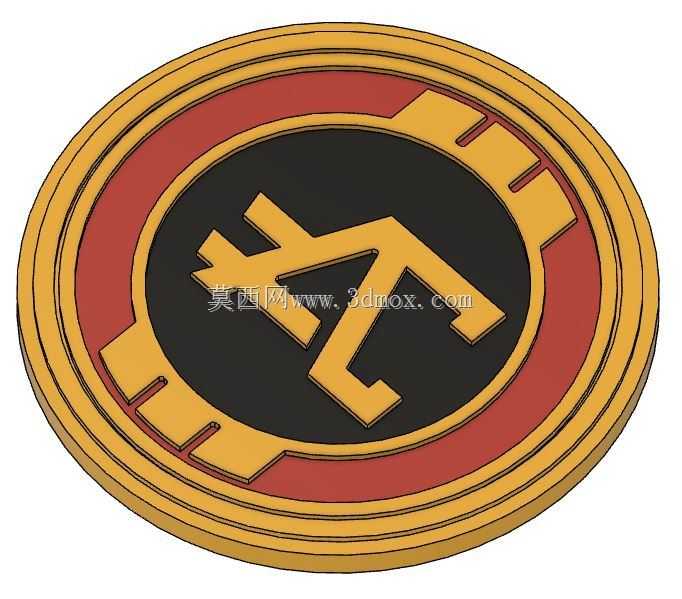

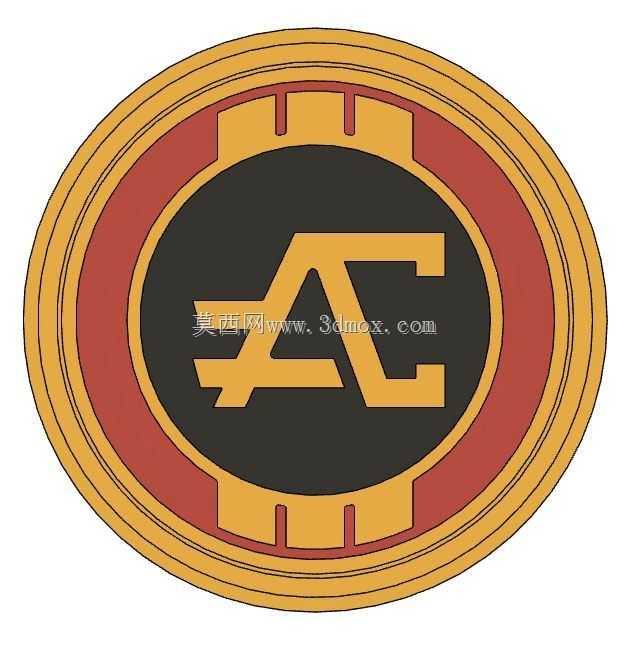

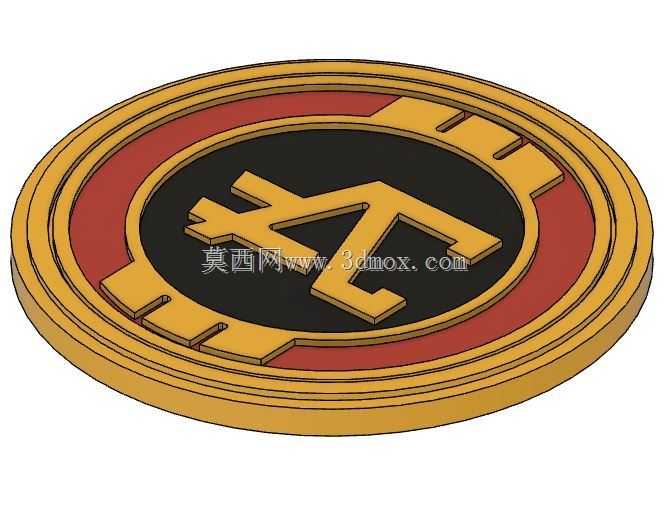

　　本次设计的游戏主题纪念硬币，主要面向游戏IP衍生文创周边的实体制作场景，可作为玩家收藏摆件、线下活动纪念赠品、主题装饰挂件使用，区别于常规流通硬币的功能定位，该类纪念件核心需求是高度还原IP视觉标识的同时，满足金属冲压、3D打印等多工艺的量产适配性。从结构设计层面来看，整体采用圆形币类经典的三层嵌套式轮廓，最外层为等宽的金色金属包边，边缘做了两道平行的环形凹槽设计，既能够模拟传统流通硬币的齿边内侧防滑结构，也能在冲压成型时提升金属材料的流动性，降低边缘缺料、毛边的不良率，包边的厚度控制在3mm，直径尺寸适配常规纪念币的通用收纳盒规格，可直接放入标准40mm内径的币类收藏保护壳，无需额外定制收纳配件。中间层为环形红色填充区域，

　　宽度设置为5mm，该区域在实体制作时可采用珐琅填色、阳极氧化或者UV印刷工艺实现色彩呈现，设计时特意将该区域的深度预留0.8mm，避免填色层高出金属基面造成日常使用中的磨损掉漆，同时环形区域的内外边缘都做了0.2mm的圆角过渡，消除冲压过程中的应力集中点，防止批量生产时出现边角崩裂问题。最核心的内圈区域为黑色基底搭配金色IP标识造型，标识的凸起高度设置为1mm，与外层包边的高度差控制在0.2mm，既能够保证标识图案的触摸立体感，也能避免凸起过高在堆叠存放时出现刮蹭掉漆的问题，标识的所有转角位置都做了R0.3mm的圆角处理，一方面匹配金属冲压模具的加工最小圆角要求，减少模具加工时的电极损耗，

　　另一方面也能避免尖锐边角在日常把玩时造成划伤。设计过程中优先考虑了多工艺适配性，若采用锌合金压铸工艺，所有拔模角度统一设置为1.5度，无需额外调整结构即可直接开模；若采用FDM或者光固化3D打印制作，整个模型无悬空大于45度的结构，打印时无需添加额外支撑，拆件后可直接打印后处理；若采用CNC精雕工艺制作紫铜或者黄铜材质的收藏款，所有曲面的曲率连续等级达到G2，加工时走刀路径流畅，不会出现明显的接刀痕迹。从安装与使用边界来看，该硬币背面预留了0.5mm深度的平面区域，可根据使用需求粘贴别针底座做成胸章，或者粘贴磁吸片做成冰箱贴，也可在边缘预留挂孔位置搭配挂绳做成钥匙扣挂件，无需二次破坏主体结构即可实现多场景复用。细节处理上，

　　标识图案的线条最小宽度控制在1.2mm，满足金属冲压工艺的最小成型宽度要求，不会出现细线条冲断、填色溢出的问题，不同色彩区域之间的隔断筋宽度设置为0.6mm，既能够清晰分隔不同色彩区域，也能保证筋位的结构强度，不会在受力时出现弯折断裂。整体结构的重量控制在35g左右，和常规纪念币的手持手感保持一致，不会因为过轻缺乏质感，也不会因为过重造成佩戴时的拉扯感。在结构校验阶段，针对日常使用中的跌落场景做了结构优化，所有凸起部位的根部都做了加厚处理，1.2米高度自由跌落至水泥地面时，不会出现标识断裂、包边变形的问题，表面涂层的附着力也能满足日常把玩的耐磨需求，正常使用情况下不会出现大面积掉漆。
