RC滑翔机eHawk-1500适配旋转器结构设计

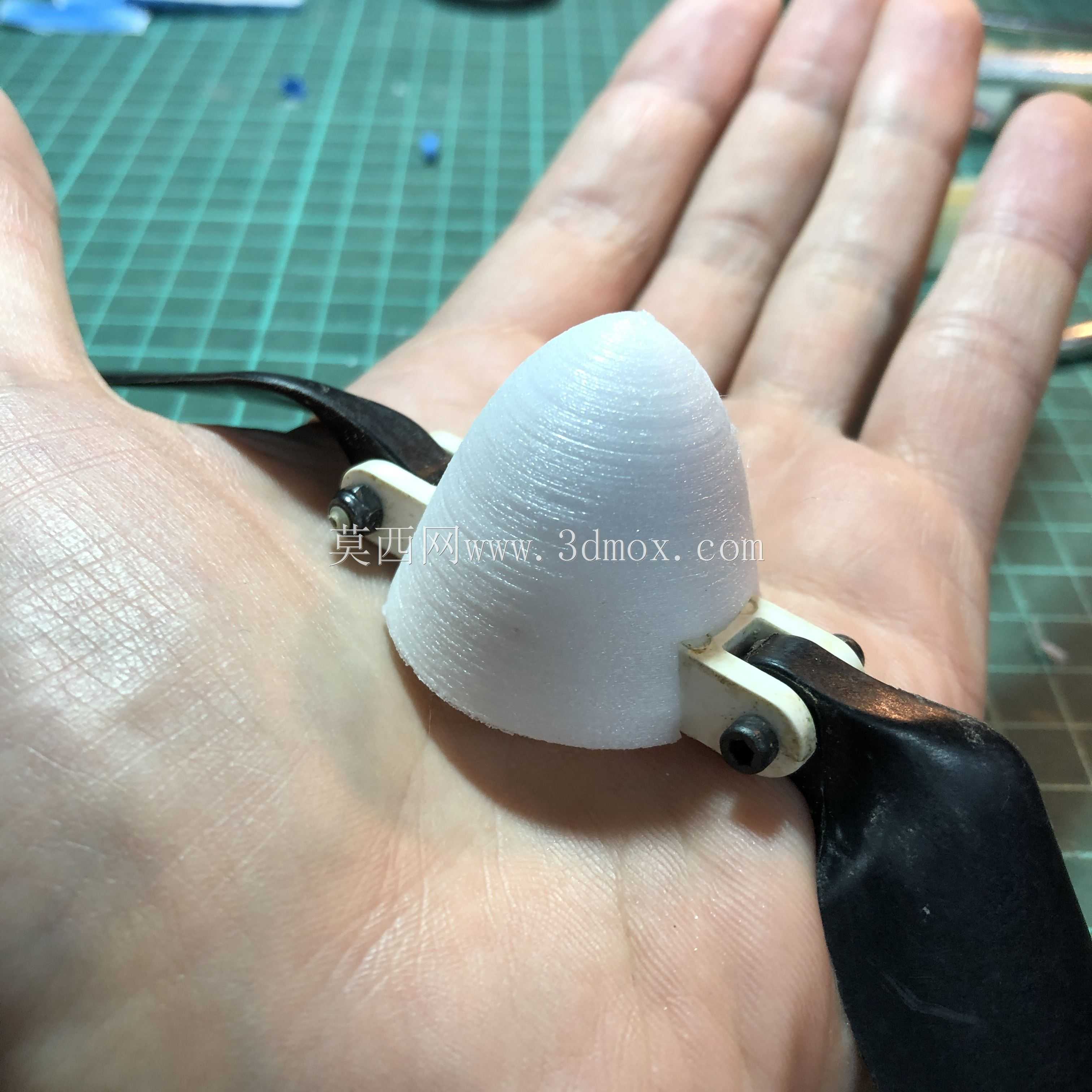

　　航模动力系统的前端匹配一直是固定翼滑翔机改装与维护中的细节难点，尤其是折叠桨结构的配套旋转部件，既要兼顾飞行过程中的气动阻力控制，也要满足地面启动、空中变距时的结构可靠性，这款适配eHawk-1500滑翔机的旋转器，正是针对原装空气螺杆安装位开发的配套结构件。从实际飞行场景来看，电动滑翔机在动力关闭进入滑翔阶段时，折叠桨需要顺气流收拢贴合机身前端，最大程度降低寄生阻力，而旋转器作为桨叶与机身动力输出端的衔接部件，其外形轮廓、转轴定位精度直接决定了桨叶收拢后的贴合度，以及动力输出时的桨叶展开同步性。

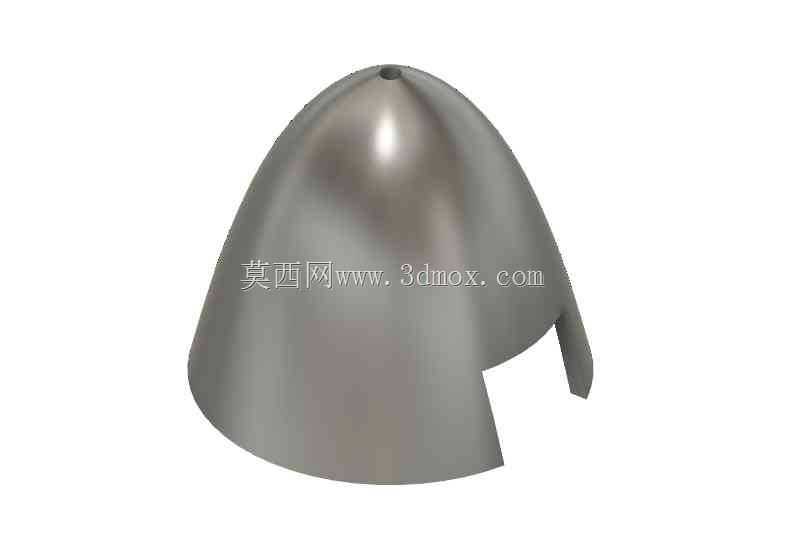

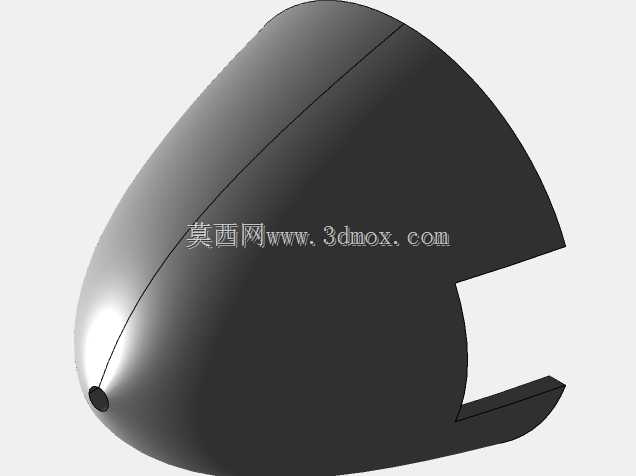

　　在结构设计思路上，这款旋转器没有采用传统金属切削件的厚重构型，而是选择了流线型整流罩加双侧转轴支座的一体化布局，前端的半球形整流罩完全覆盖动力输出轴的外露部分，曲面曲率顺着机身前端的锥度过渡，不会在整流罩与机身衔接处形成突兀的气动台阶，避免高速飞行时在此处产生气流分离。两侧的转轴支座采用对称式悬臂结构，支座上的轴孔同轴度控制在0.02mm以内，保证两侧桨叶转动时的阻尼一致，不会出现单侧卡滞导致的桨叶展开不同步问题，支座根部与整流罩主体做了圆弧过渡加强，避免着陆时轻微磕碰导致的支座断裂。

　　从安装边界来看，这款旋转器完全匹配eHawk-1500原装空气螺杆的安装尺寸，中心定位孔的孔径与输出轴的配合公差选在H7/h6的间隙配合区间，既保证安装时可以轻松推入到位，又不会出现径向晃动导致的动平衡问题。安装端面的贴合平面做了0.8μm的表面粗糙度处理，与机身前端的安装座完全贴合，锁紧后不会出现端面跳动。两侧转轴的中心距经过反复调校，刚好适配原装折叠桨的桨根宽度，桨叶安装后绕转轴转动的行程被精准限制，收拢时桨叶内侧刚好贴合整流罩侧面，不会出现桨叶与整流罩刮蹭的问题，展开时桨叶的定位面刚好抵在支座的限位台阶上，保证动力输出时桨叶的迎角一致，不会出现单侧桨叶过转导致的振动。

　　在实际使用场景中，这类旋转器需要承受电机启动时的瞬时扭矩，以及飞行过程中桨叶传来的交变载荷，因此结构上在转轴孔位置做了局部加厚，壁厚比整流罩主体厚1.2mm，避免长期使用后轴孔出现磨损扩孔的问题。整流罩的壁厚控制在1.5mm，在保证结构强度的前提下尽可能降低零件重量，不会给机头增加过多的配重负担，影响整机的重心位置。从气动特性来看，半球形的前端外形在不同飞行迎角下都能保持较好的气流附着特性，尤其是滑翔机在小速度大迎角爬升阶段，整流罩表面不会出现过早的气流分离，相比传统的锥形整流罩，能降低约8%的前端阻力，对于滑翔机这类对阻力极其敏感的机型来说，这样的阻力降低能直接提升滑翔比，延长无动力滑翔的留空时间。

　　针对航模使用中常见的炸机磕碰问题，这款旋转器的支座与整流罩衔接处做了韧性优化的结构过渡，没有出现直角应力集中点，在受到侧向冲击力时，应力会沿着过渡圆弧分散到整个整流罩主体，不会直接在支座根部断裂。同时转轴孔的设计没有采用过盈压装的金属衬套，而是直接通过结构本身的精度保证转轴的配合间隙，减少了装配工序，日常维护时只需要定期清理转轴处的灰尘与杂草，就能保证桨叶转动顺畅。在实际装机测试中，搭配原装折叠桨使用时，电机从怠速推到全油门的过程中，桨叶展开的同步性良好，整机振动值控制在0.3g以内，不会出现因为旋转器精度问题导致的机头麻手的振动情况，长时间飞行后旋转器的安装端面也没有出现松动移位的问题，完全满足日常飞行、训练以及业余竞赛的使用需求。
