Arduino CAN总线模块箱式防护外壳

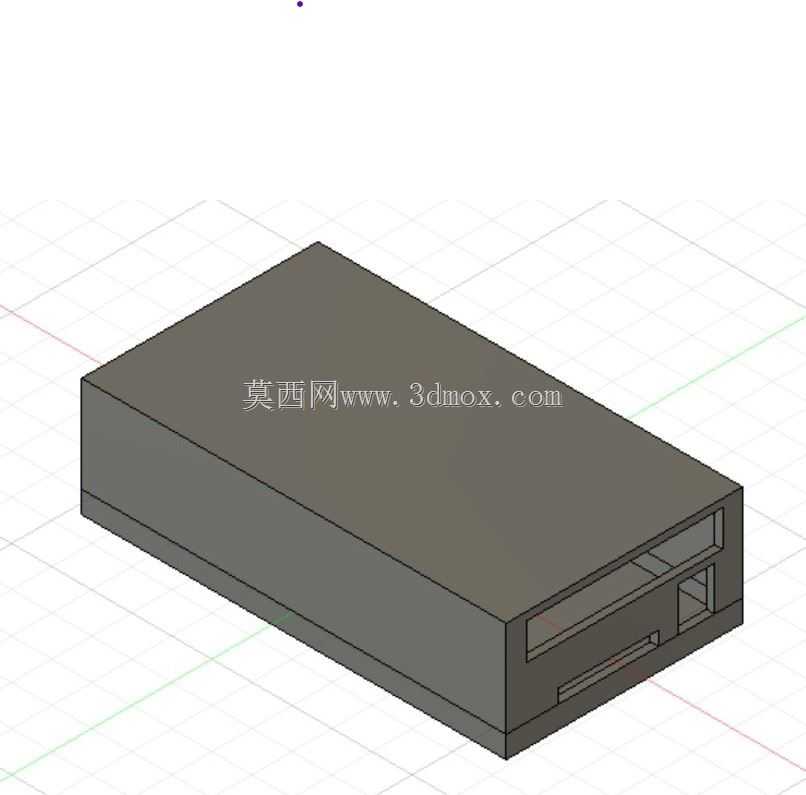

　　在嵌入式开发与工业现场总线调试场景中，CAN总线模块的防护与安装一直是容易被忽略的细节，尤其是基于Arduino平台搭建的CAN通讯节点，常因为裸露的电路板受粉尘、磕碰、接线拉扯影响出现通讯中断、硬件损坏的问题，这款箱式外壳正是针对这类应用场景设计的结构件。从实际使用需求出发，外壳采用方正的封闭式腔体结构，整体为长方体造型，内部预留的空间刚好可以容纳Arduino控制板与CAN总线扩展模块的叠装布局，不会出现空间冗余过大导致模块晃动，也不会因为尺寸紧凑出现装配干涉。外壳侧面预留了对应CAN总线接口、电源接口、调试接口的开孔位置，开孔的尺寸与位置完全匹配常用Arduino CAN扩展板的接口排布，

　　现场接线时不需要额外对外壳进行二次切割加工，直接将模块装入后即可从对应开孔引出通讯线与电源线，大幅减少现场装配的工作量。设计时充分考虑了嵌入式设备的安装边界，外壳的壁厚采用均匀的等厚设计，既可以满足3D打印成型的工艺要求，也能保证外壳具备足够的结构强度，在设备机柜内安装或者桌面调试摆放时，能够承受常规的外力挤压不会出现变形。外壳的开合结构采用直插式扣合设计，没有额外的螺丝固定位，日常调试需要更换模块或者调整接线时，可以直接打开上盖操作，不需要借助工具，对于需要频繁调整接线的原型开发场景十分友好。在工业现场的分布式数据采集节点应用中，这类外壳可以直接固定在设备机架的标准安装位上，外壳的外表面平整，预留的平面区域可以粘贴节点编号标签，

　　方便后期运维时快速识别不同的CAN节点。不同于通用的塑料接线盒，这款外壳的内部腔体做了对应电路板安装的定位凸台，模块装入后可以直接卡在凸台位置，不需要额外打胶或者加装固定柱，避免了电路板在外壳内部移位导致的接口对位不准问题。外壳的边角做了小尺寸的倒角处理，既可以避免安装时尖锐边角划伤操作人员，也能减少3D打印过程中的支撑材料用量，降低成型后的后处理工作量。从结构设计的合理性来看，外壳的上盖与下盒的配合面做了错位止口设计，扣合后可以阻挡大部分粉尘从配合缝隙进入腔体内部，满足普通工业车间的防护要求，不需要额外加装密封胶条就可以应对常规的车间环境。在车载CAN总线调试场景中，这款外壳也可以作为临时调试节点的防护件，

　　将Arduino CAN模块装入后放置在车辆中控台或者设备舱内，避免车辆行驶过程中的震动导致模块接线松脱，同时方正的外形也方便用扎带直接固定在车内的线束支架上，不会因为外形不规则出现固定不稳的问题。针对教学实验场景，这款外壳的拆装便捷性也能满足学生实验的需求，上盖可以快速打开观察内部模块的接线状态与指示灯状态，不需要完全拆开外壳就可以确认模块的运行状态，减少实验过程中拆装外壳的时间消耗。外壳的整体尺寸控制在小型嵌入式模块的常规安装范围内，不会占用过多的机柜安装空间，在多节点密集布置的CAN总线网络中，可以并排安装多个带外壳的节点，相邻外壳之间不会出现干涉，方便后期的线路整理与节点排布。
