3D打印机灯丝余量检测线轴传感装置

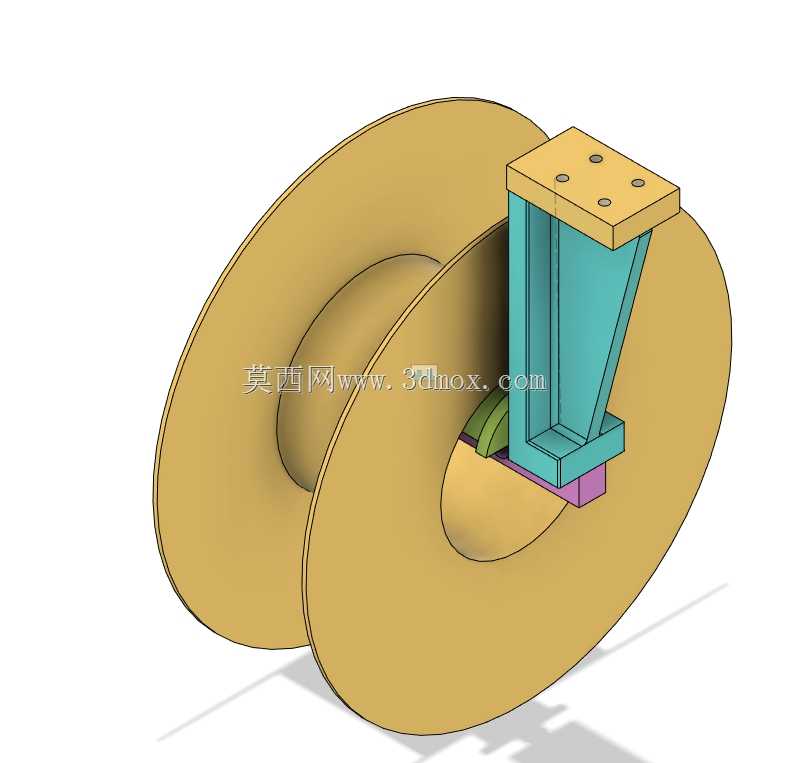

　　在桌面级FDM3D打印设备的批量运维场景中，耗材耗尽导致的打印中断是长期困扰运维人员的典型问题，单台设备值守时可通过人工巡检规避耗材耗尽风险，但多机并行运行的场景下，人工逐台核对耗材余量的效率极低，一旦出现耗材中途耗尽未被及时发现，会直接导致打印件报废，既浪费前期耗材投入，也会打乱生产排期。这套线轴传感装置正是针对该痛点设计，直接集成在耗材线轴的安装工位，无需对原有打印设备的机身结构做打孔、焊接等破坏性改造，适配常规直径的标准1kg装PLA、ABS耗材线轴，安装时仅需将装置的支撑座固定在线轴架的对应安装位，让线轴的内侧轮缘对准传感检测端即可完成部署。装置的主体支撑结构采用L型折弯加三角筋加强的设计，

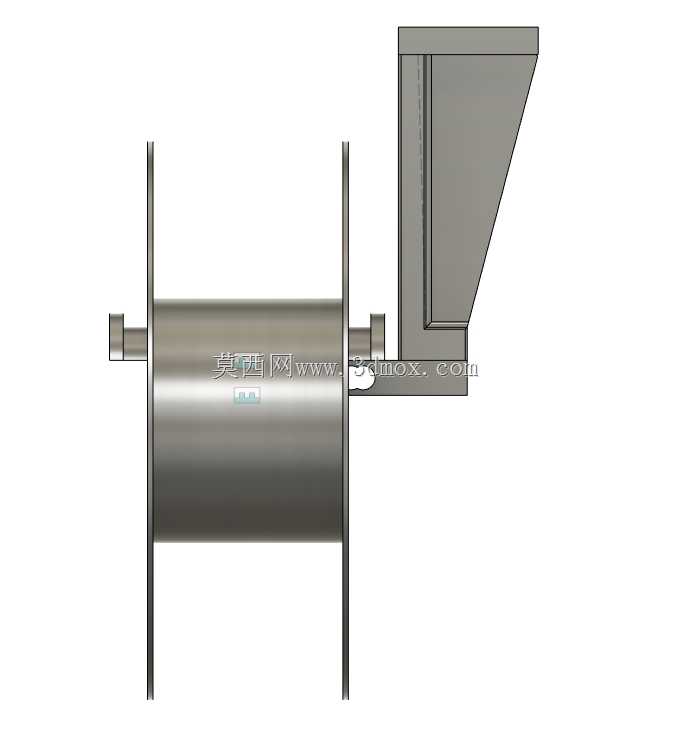

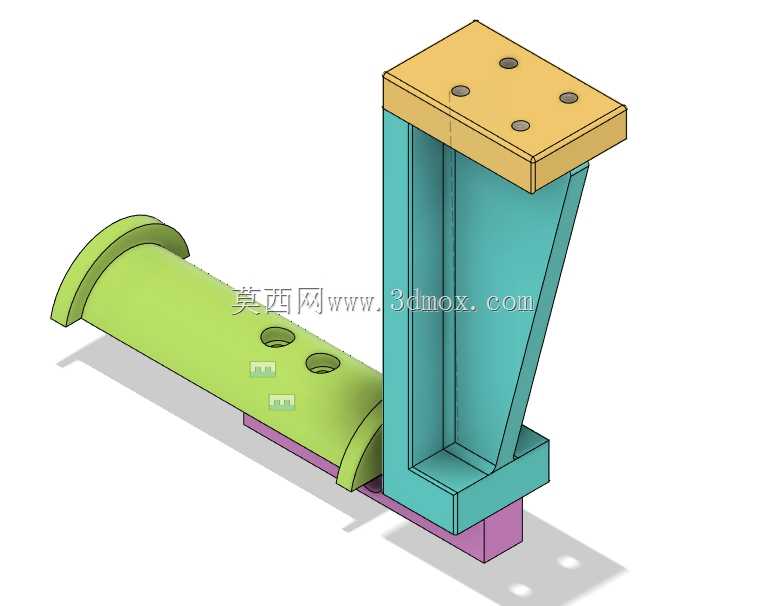

　　垂直安装板上预留四个均匀分布的安装孔，可兼容市面主流线轴支架的孔位间距，安装板下方延伸出的垂直支撑臂通过三角加强筋与水平检测座连接，保证检测端的位置精度不会因线轴转动的长期震动出现偏移。检测端的触发结构贴合线轴内侧的轮缘曲面，当线轴上缠绕的耗材余量充足时，耗材层的厚度会将触发结构顶起，传感回路保持常通状态；当耗材即将耗尽，线轴上剩余的耗材层厚度低于触发阈值时，触发结构随耗材层厚度降低回落，触发行程开关输出信号，可直接接入打印机的主控IO口，触发暂停指令或者远程告警提示，提醒运维人员及时更换耗材。设计过程中充分考虑了线轴转动的动态特性，触发结构的接触端采用圆弧过渡设计，不会对线轴的转动造成额外阻力，

　　避免因检测装置的附加阻力导致耗材送料不畅、出现打印断料的问题；支撑结构的各连接位置均做了圆角过渡处理，减少应力集中，保证长期使用的结构强度，整体结构的安装边界完全控制在常规线轴的安装空间范围内，不会与周边的送料管、线轴固定件产生运动干涉。不同于市面上需要额外外接供电、独立安装的耗材检测模块，这套装置直接依托线轴本身的安装位部署，检测触发的动作完全依靠耗材层厚度的物理变化实现，无需复杂的光学检测元件，结构可靠性更高，在多粉尘、多耗材碎屑的打印车间环境中也能稳定工作，不会因为碎屑遮挡检测头出现误判。检测端的触发阈值可通过调整触发结构的伸出长度进行适配，既可以适配不同缠绕厚度的标准耗材线轴，也能根据运维需求调整告警提前量，

　　给运维人员预留足够的换料响应时间，避免刚触发告警就出现耗材完全耗尽的情况。整个装置的结构拆分简单，所有零部件均可通过FDM3D打印直接制作，无需额外开模加工，运维人员可根据自身设备的线轴架尺寸微调安装孔位，快速完成适配改造，批量部署的成本极低，能够有效降低多机运维场景下的耗材断料报废率，提升无人值守打印的运行稳定性。
