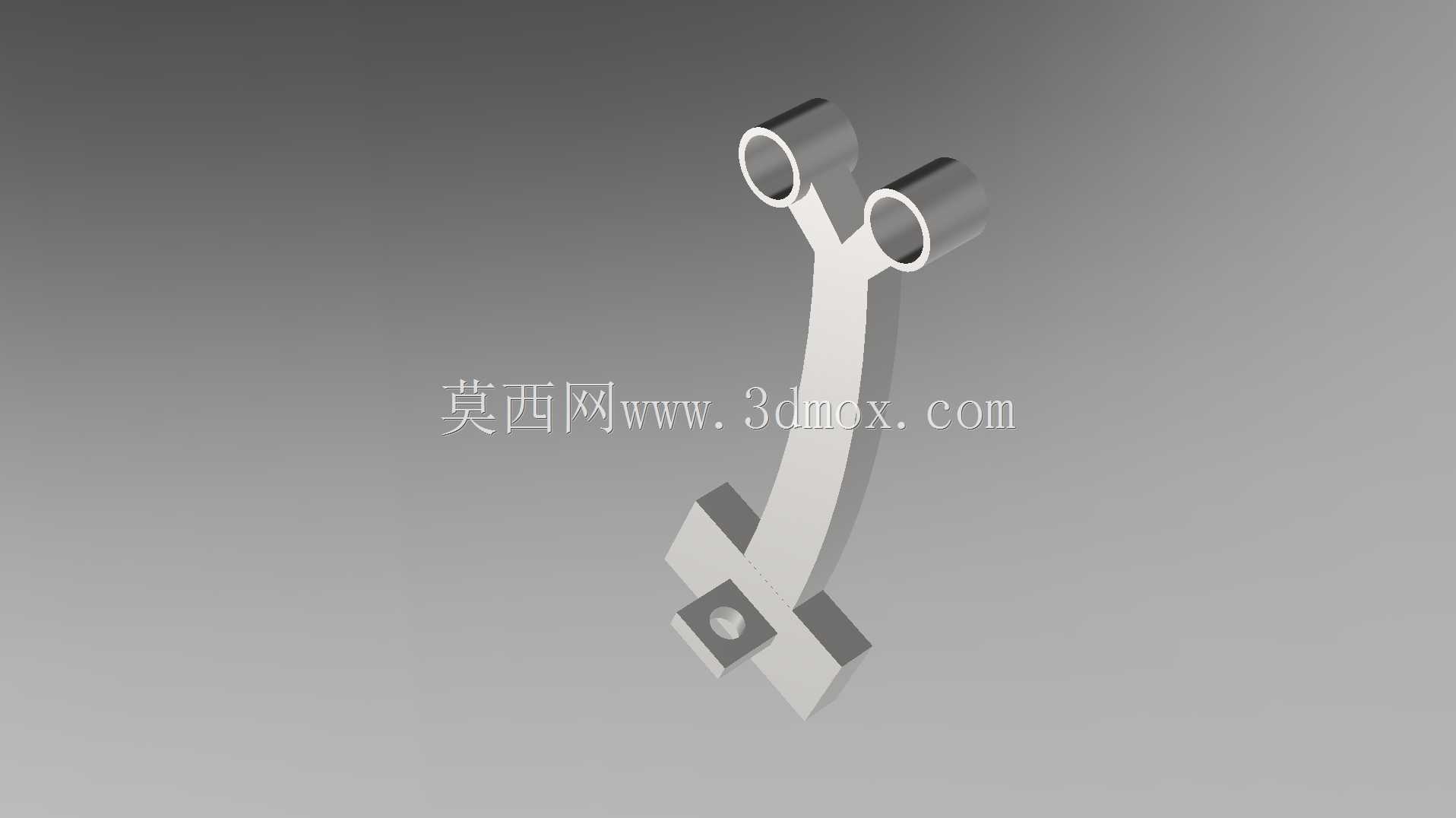

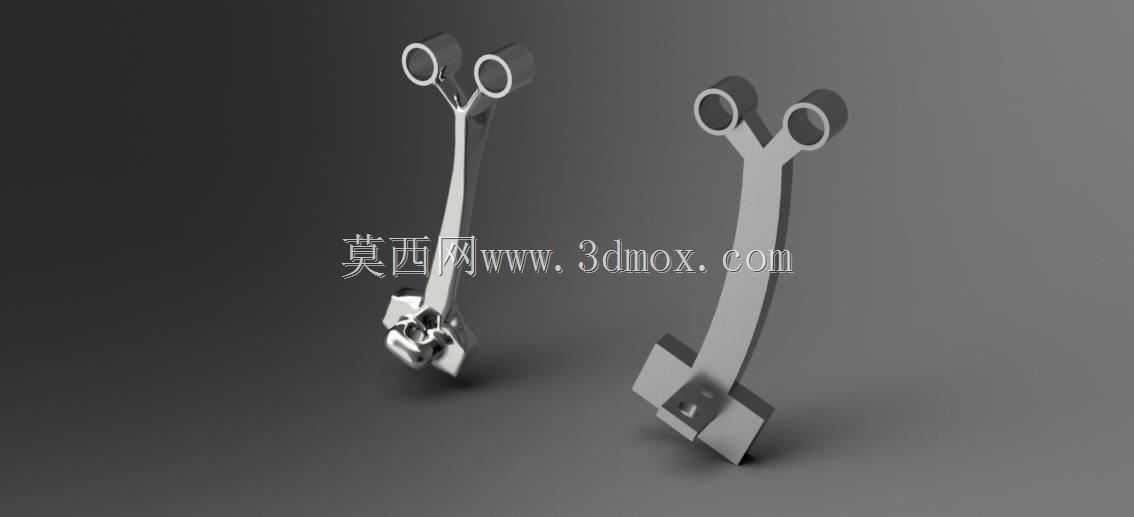

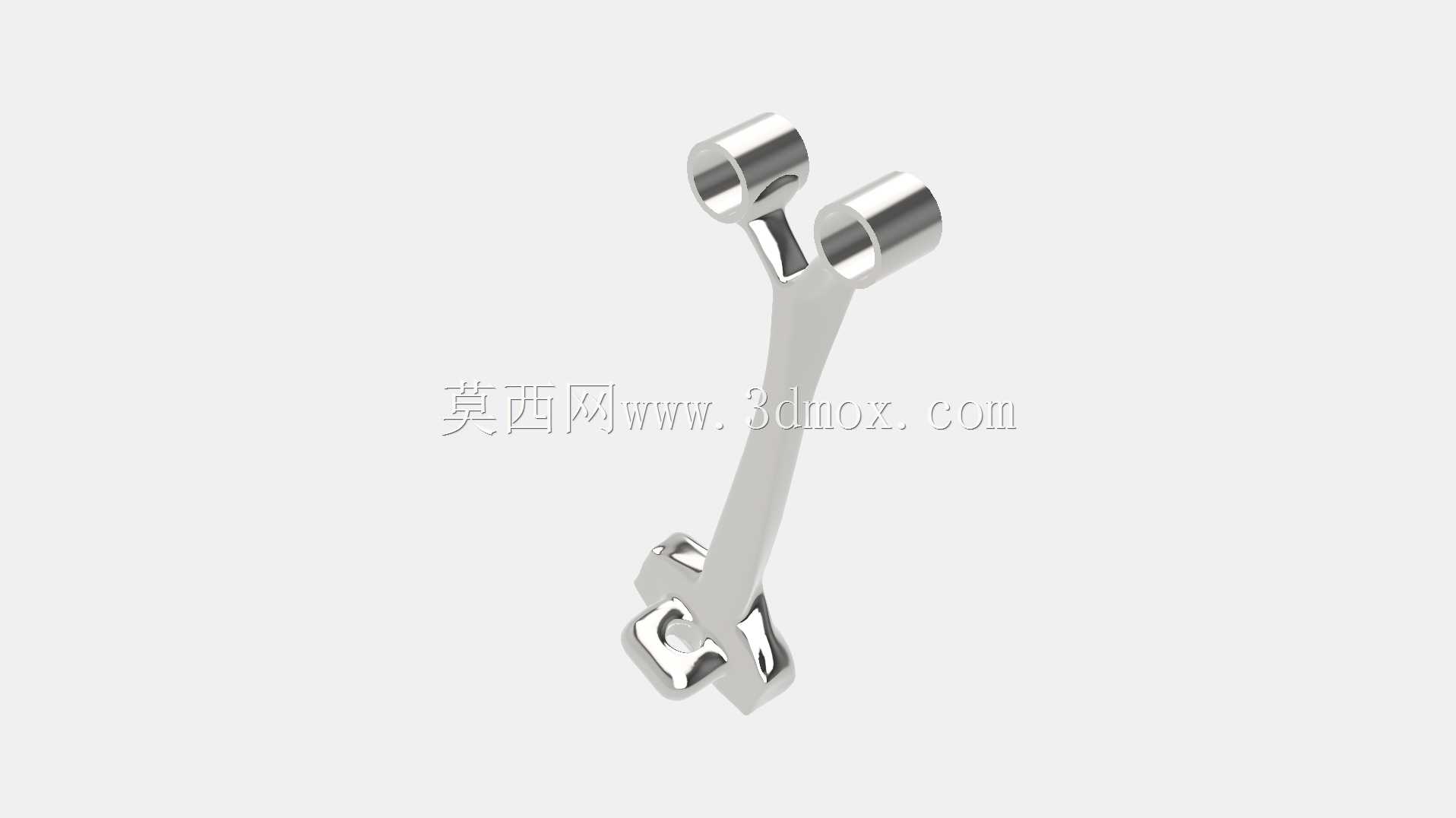

生成式结构乘客脚踏脚钉结构设计

　　这类脚钉部件主要应用在两轮乘用设备的乘员脚踏位置，作为驾乘人员脚部放置的直接承载接触件，日常使用中需要承接乘员脚部的垂直载荷，同时应对行驶过程中带来的侧向冲击、颠簸带来的交变载荷，还要兼顾脚部接触的防滑需求与长期使用的结构可靠性。从结构设计逻辑来看，本次采用生成式设计思路开展结构优化，首先锁定核心安装边界：上端双孔位为与车架侧安装座的固定连接位，两个安装孔的中心距严格匹配对应车型的安装支座孔距，孔位内径适配标准螺栓规格，安装面预留足够的平面度公差，保证装配后与安装座完全贴合，避免出现装配应力集中的问题；下端为脚部接触的承托端，接触端面做了加宽处理，接触面积比传统直杆式脚钉提升近40%，能够适配不同尺码的鞋型接触，边缘做了圆弧过渡处理，避免尖锐棱边在使用过程中剐蹭裤腿或者造成磕碰损伤。

　　生成设计的核心逻辑是在保证结构强度达标的前提下，尽可能去除非承载区域的冗余材料，杆身部分没有采用传统的等截面直杆结构，而是根据载荷传递路径做了变截面的流线型过渡：从上端双孔安装位开始，杆身顺着载荷传递的主路径逐渐收窄，到中部位置保持合适的截面尺寸来抵抗弯曲载荷，靠近下端承托端的位置再逐步加宽，和下端的承托块做平滑过渡连接，整个杆身的曲面过渡没有应力集中的直角拐点，所有转角位置都做了圆角处理，能够有效分散交变载荷下的应力峰值，避免长期使用出现疲劳断裂的问题。和传统铣削加工的等截面脚钉相比，这种生成式结构的整体重量降低了近30%，同时通过有限元校核，在额定150kg垂直载荷、50kg侧向冲击载荷的工况下，最大应力值远低于所选金属材料的屈服强度，安全系数满足乘用部件的行业标准要求。

　　从安装适配性来看，整个部件的外轮廓尺寸严格控制在安装边界以内，上端安装位的厚度和原车安装支座的间隙匹配，装配后不会和周边的车架护板、排气管路等部件产生运动干涉；下端承托端的伸出长度经过测算，保证驾乘人员脚部放置时自然外展的角度符合人体工程学要求，不会出现脚部过于贴近车身导致放置不适的问题，也不会因为伸出过长导致车辆倾倒时脚钉先接触地面造成部件弯折。接触端面的表面做了细微的防滑纹理设计，不需要额外粘贴防滑胶套就可以保证鞋底和金属面之间的摩擦力，雨天或者鞋底沾有泥水的工况下也能避免脚部打滑，同时金属一体结构的耐用性远高于带橡胶外套的传统脚钉，不会出现橡胶老化开裂、脱落的问题。

　　在结构细节处理上，双安装孔的位置都做了沉孔设计，螺栓装配后螺栓头完全沉入沉孔内，不会突出安装面造成剐蹭，同时沉孔的深度刚好匹配标准螺栓头的高度，不会因为沉孔过深导致螺栓啮合长度不足影响连接强度；杆身和上下两端的连接位置都做了加厚处理，这两个位置是整个部件弯矩最大的位置，通过局部增加截面厚度来提升抗弯能力，不需要整体加大杆身尺寸就可以满足强度要求，兼顾了轻量化和结构强度的平衡。下端承托块的底面做了轻微的斜度设计，和驾乘人员脚部自然放置的角度匹配，长时间乘坐也不会因为脚部受力角度不合理产生疲劳感。这类生成式设计的结构件，既可以通过金属3D打印直接成型，也可以在后续优化分型面后通过精密铸造工艺批量生产，适配不同的生产场景需求，对于个性化改装车型、定制款两轮乘用设备的配套部件来说，这种兼顾结构性能、轻量化和外观辨识度的设计，比传统标准化脚钉更能满足细分场景的使用需求。
