路面坑槽快速修补作业设备结构设计

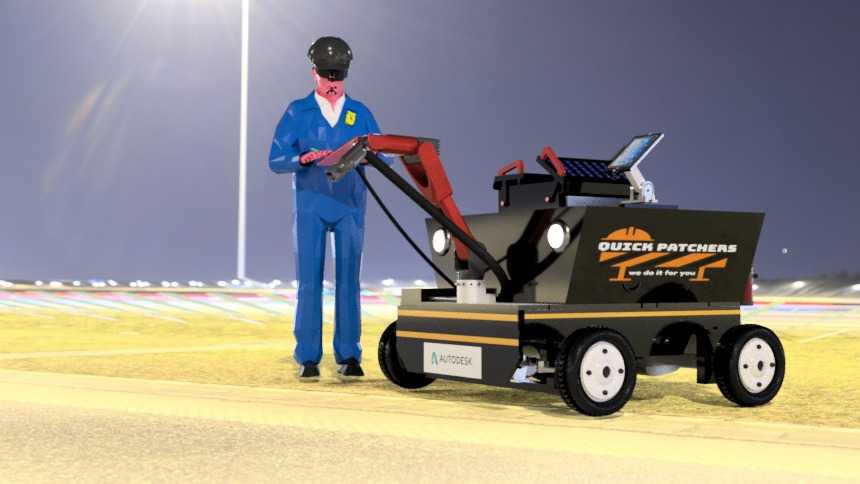

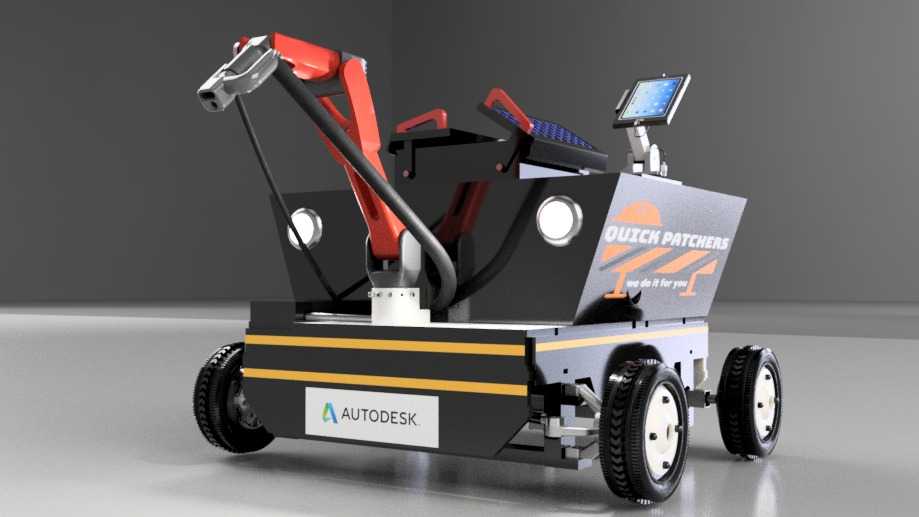

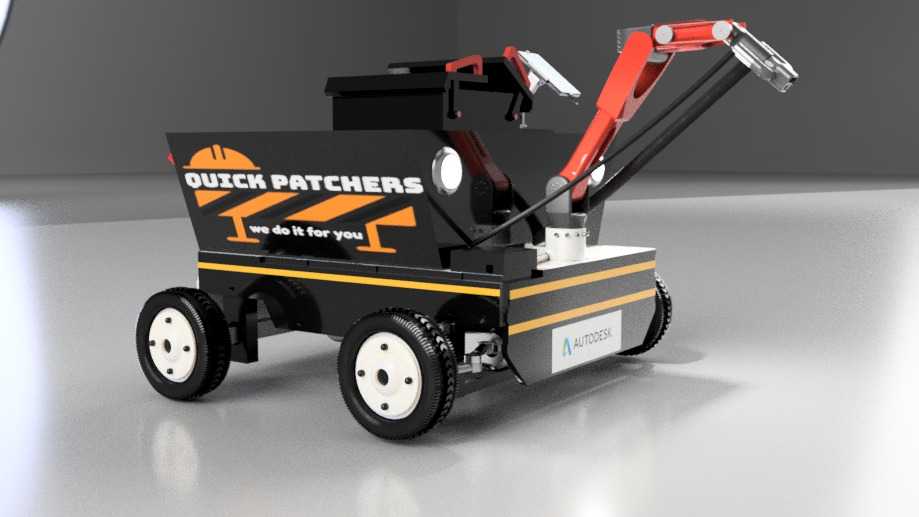

这款路面坑槽修补作业设备，主要面向市政道路、高速公路、厂区铺装路面的日常养护场景，针对沥青路面出现的局部坑槽、网裂、沉陷等小范围病害做快速处置，替代传统人工搭配多台零散设备的低效作业模式，单设备即可完成坑槽清理、填料输送、压实整平的全流程作业，作业过程无需封闭长距离车道，适配城市早晚高峰间隙、高速路段短时养护窗口的作业需求，大幅降低养护作业对通行的影响。从结构设计逻辑来看，设备采用四轮行走底盘布局，整体宽度控制在1.2米以内，长度不超过2.2米，转弯半径小于1.5米，可在狭窄的人行道、非机动车道以及老旧小区内部道路灵活通行，不会对周边铺装层造成额外碾压破坏；底盘离地间隙设定为180mm，可轻松越过路面减速带、窨井盖凸起等常见障碍，适配不同等级铺装路面的通行条件。作业执行端采用多自由度折叠臂结构，臂架伸展最大作业半径可达1.8米，操作人员无需反复移动设备位置，站在作业面旁即可操控臂架末端的修补执行机构完成坑槽内的废料吹扫、沥青填料输送、初步压实等工序，臂架折叠后整体收纳于设备侧方，不会超出车身外廓，满足道路通行的尺寸规范要求。设备上部集成了操作控制台、触控显示屏、物料存储仓与动力单元，控制台高度适配成年操作人员站立操作的人机工程尺寸，触控屏倾斜角度设置为15度，户外强光下也可清晰查看作业参数，无需额外加装遮光结构；物料仓采用密封式设计，容量可满足单次连续修补8-10个直径50cm以内坑槽的用料需求，仓壁设置有保温夹层，避免热沥青混合料在作业过程中温度过快流失影响修补质量。行走轮采用耐磨实心橡胶轮，轮面宽度120mm，接地比压控制在0.2MPa以内，作业时不会对完好路面造成压痕，轮组配备独立驻车制动结构，在有坡度的路面作业时可稳定锁止机身，避免溜车风险。设备前部设置有两组照明单元，可在夜间或隧道内光线不足的场景下提供充足作业照明，无需额外外接照明设备。从安装边界来看，设备所有外露管线均采用拖链收纳布置，无外凸松散结构，臂架活动范围内无干涉点位，各功能模块采用模块化安装设计，后期维护时可单独拆卸更换故障单元，无需整体拆解机身；设备整体重心高度控制在0.8米以内，行走与作业过程中稳定性充足，即使在横向坡度5%的路面作业也不会发生侧倾风险。
