全向移动麦克纳姆轮结构设计方案

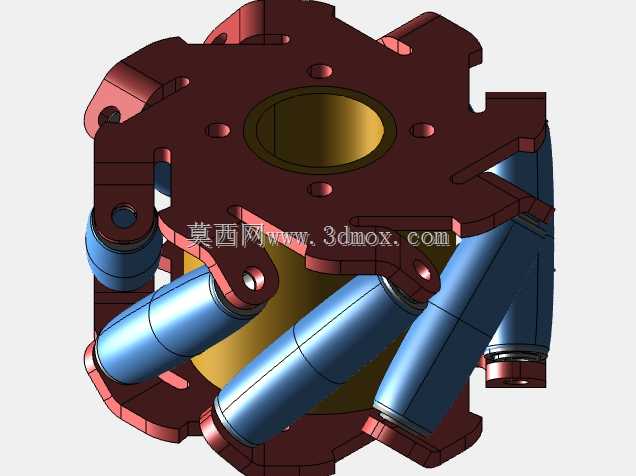

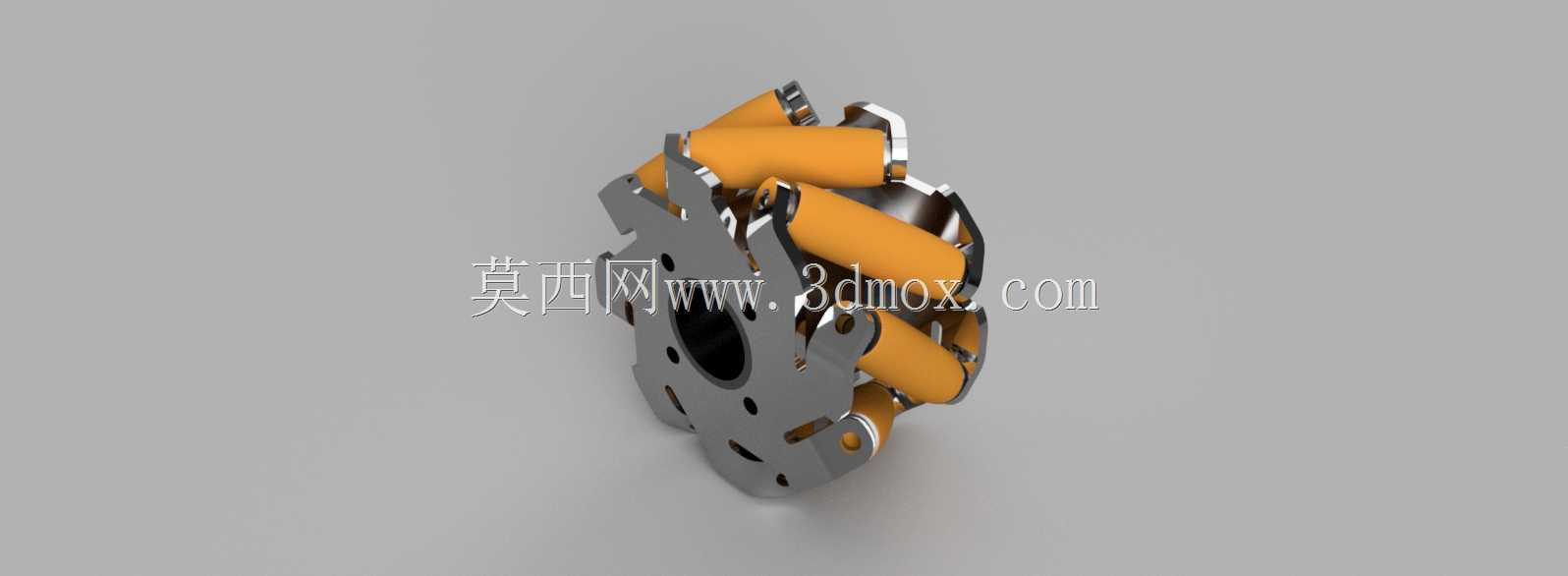

　　在AGV仓储转运、车间物料周转、窄空间作业平台这类对移动灵活性要求极高的场景里，传统转向轮的最小转弯半径始终是布局限制的核心痛点，麦克纳姆轮通过轮缘周向排布的斜置辊子结构，能够依靠不同轮组的转速差与转向组合，实现整车直行、横移、斜行、原地零半径回转等全向移动动作，无需预留传统车辆的转向空间，大幅提升窄通道、密集排布工位间的通行效率。这套轮组的核心受力逻辑建立在辊子轴线与轮体主轴线呈45度夹角的布局上，当轮体绕主轴线转动时，接触地面的辊子会同时产生沿轮体切向与轴向的分力，通过四个轮组分力的矢量叠加，即可合成任意方向的整车驱动力，不需要额外设置转向驱动机构，就能完成全自由度的移动动作。从结构设计层面看，轮体主体采用镂空辐板式结构，

　　在保证轮体整体扭转刚度、满足承载工况下抗形变要求的同时，尽可能削减轮体自身重量，降低转动惯量对驱动电机动态响应的影响；中心安装孔采用多螺栓孔位布局，适配标准法兰输出的驱动轴连接，安装止口的公差配合按照过渡配合设计，既保证装配时的同轴度要求，也方便后期维护时的快速拆装更换。周向排布的辊子采用鼓形外轮廓设计，外覆高摩擦系数的弹性包覆层，保证辊子与地面接触时为面接触状态，避免硬接触带来的应力集中，同时提升不同地面材质下的附着系数，减少动力输出过程中的打滑损耗；每个辊子通过两端的销轴与轮架连接，销轴内置微型滚动轴承，保证辊子在受侧向力时仍能灵活转动，不会出现卡滞导致的分力偏差，辊子的排布角度经过反复校核，

　　保证任意转动角度下始终有至少两个辊子与地面接触，避免轮组转动过程中出现的颠簸冲击，保证行走过程的平稳性。安装边界层面，轮组的轴向宽度需要匹配底盘的侧边安装空间，轮体直径的选择需要结合底盘离地间隙要求、驱动电机的额定扭矩参数综合计算，既要保证足够的离地间隙通过车间常见的地面接缝、小型障碍物，也要避免直径过大带来的扭矩需求提升，增加驱动选型的成本；轮组安装面的平面度公差需要控制在合理范围内，避免安装面倾斜导致的辊子接地压力不均，出现单侧辊子异常磨损、行走轨迹偏移的问题。在实际工况适配中，这类轮组对地面平整度有一定要求，过于粗糙的地面或者存在较大凸起、凹陷的场景会导致辊子接触状态异常，影响全向移动的精度，因此更适合环氧地坪、

　　硬化水泥地面的室内作业场景；辊子的包覆层材质可以根据实际使用场景更换，防静电材质适配电子车间的物料转运，高耐磨聚氨酯材质适配高负载、高频次的仓储转运场景，金属辊面则适配高温、有尖锐碎屑的特殊工业场景。设计过程中需要重点校核轮体辐板的受力强度，在急停、单侧受侧向冲击力的极端工况下，辐板与辊子安装架的连接位置不能出现应力集中导致的开裂，同时要做动平衡校核，避免高转速运行时出现轮组抖动，影响整车行走的稳定性与定位精度；辊子的安装间隙需要控制在合理范围，间隙过大会导致行走过程中产生异响与冲击，间隙过小则会因为热胀冷缩出现辊子卡滞，无法正常分解侧向力。
