桥牌赛事专用可3D打印奖杯结构设计

　　这款桥牌赛事奖杯的结构设计，核心面向桌面级FDM尼龙类3D打印工艺做适配，在结构设计阶段就充分考虑了打印过程的支撑控制、装配便捷性与实际使用的展示需求。从实际应用场景来看，这类奖杯主要用于桥牌线下赛事的获奖荣誉授予，同时也可作为桥牌俱乐部的陈列摆件、桥牌主题活动的纪念周边，相比传统开模制作的金属、树脂奖杯，3D打印的制作模式可以实现小批量快速交付，无需承担高昂的开模成本，适配地方赛事、俱乐部内部赛这类小规模活动的奖品定制需求。

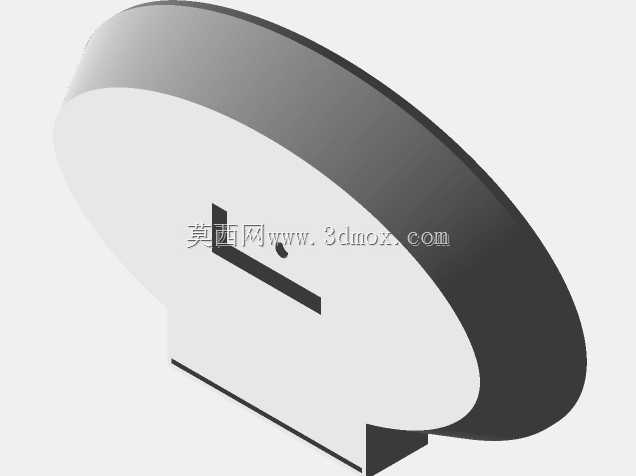

　　在功能特性设计上，奖杯主体预留了标准化的卡片插槽，插槽的内空尺寸严格匹配67毫米×20毫米的信息卡片，可直接插入印制了赛事名称、获奖名次、获奖者信息的卡片，无需额外做铭牌粘贴、激光雕刻工序，赛事组织方可以自行打印卡片完成最终的信息装配，大幅降低后期定制的加工成本。奖杯的整体安装固定结构采用标准紧固件连接，配套使用8-32规格、长度为5/8英寸的圆头机螺钉与配套螺母实现各部件的锁紧，这类紧固件属于市面通用的标准五金件，采购便捷成本低廉，无需定制特殊连接件，普通用户拿到打印完成的部件后，仅需一把十字螺丝刀即可完成整杯的装配，不需要特殊的工装工具辅助。

　　设计过程中针对3D打印的工艺特性做了大量结构优化，首先是打印方向的适配，当部件按照预设的最优摆放方向放置在打印平台上时，整个结构的悬空区域占比极低，需要添加的支撑材料非常少，不仅能够减少打印过程的材料消耗，还能降低后期支撑拆除的打磨工作量，避免支撑残留影响奖杯的外观质感。在Markforged Onyx这类尼龙基打印材料上做过实际打印验证，成型后的部件表面质量稳定，结构强度完全满足奖杯的日常拿取、陈列需求，常规的桌面级尼龙3D打印机都可以直接套用该打印参数完成制作，不需要做额外的结构调整。

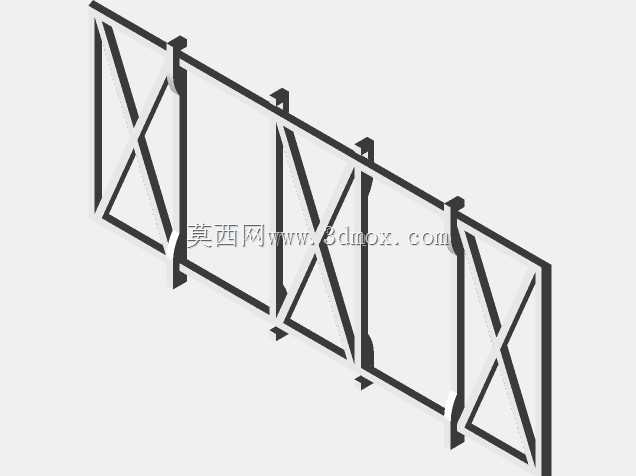

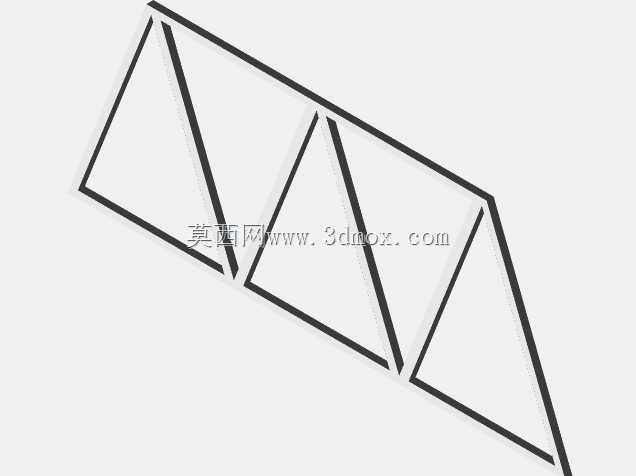

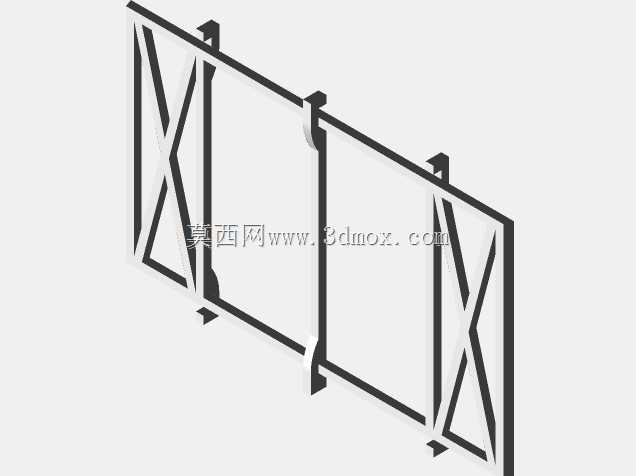

　　从结构装配逻辑来看，奖杯的各部件拆分充分考虑了打印平台的尺寸适配，常规200毫米成型尺寸的桌面级3D打印机即可完成所有部件的打印，不需要大尺寸工业级设备，降低了制作的设备门槛。插槽结构做了0.2毫米的间隙预留，保证打印完成后卡片可以顺畅插拔，不会出现过紧卡滞或者过松滑落的问题；螺钉连接位做了沉头设计，螺钉锁紧后头部完全沉入结构内部，不会在奖杯外表面突出影响外观与摆放稳定性。奖杯的底部做了平整的接触面设计，放置在桌面、展架上时具备足够的支撑面积，日常陈列不会出现倾倒问题，整体重心经过校核，即使受到轻微的外力触碰也能保持稳定。

　　需要注意的是，该结构最初是在通用三维机械设计软件中完成的参数化建模，针对Fusion类建模软件的格式转换适配存在少量特征兼容问题，直接导入时可能出现部分曲面错位的情况，建议使用原始建模格式打开调整后再做打印切片处理。整个结构没有复杂的异形曲面，所有壁厚都保持在2毫米以上，符合3D打印的最小壁厚要求，不会出现打印过程中部件变形、开裂的问题，非打印专业的普通用户也可以按照默认参数完成制作，不需要掌握复杂的打印参数调试技巧。
