树莓派4代嵌入式安装防护外壳结构

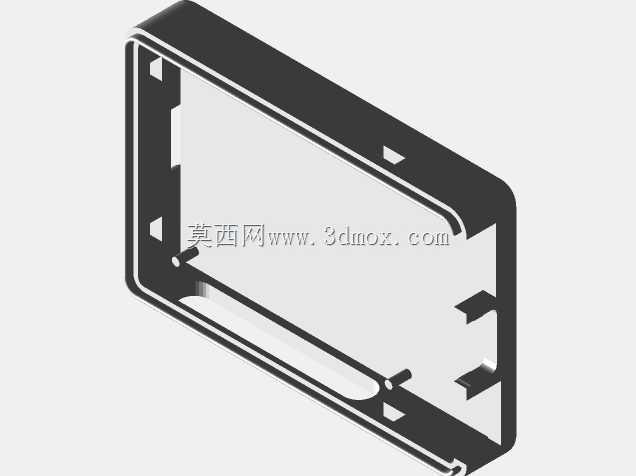

　　做嵌入式开发、小型智能硬件集成的工程师大多碰到过板卡裸露的问题，尤其是树莓派这类单板计算机，在工业现场、桌面测试台、小型智能终端设备里长期使用时，没有合适的外壳防护，很容易因为积灰、意外触碰引脚、安装时受力不均导致板卡损坏，甚至引发短路故障。这款适配树莓派4代的安装防护壳，就是针对这类实际使用场景做的结构设计，完全贴合板卡的安装边界，不需要额外做结构修改就能直接适配。从结构设计逻辑来看，这款壳体采用半包式框架结构，没有做全封闭的盖板设计，主要是考虑到树莓派4代运行时主控、内存芯片的散热需求，开放式的框架结构能让空气自然流通，带走板卡工作产生的热量，避免全封闭壳体积热导致的降频问题。壳体的内侧预留了对应板卡安装孔的定位凸台，

　　凸台高度经过精确计算，刚好能让板卡平稳放置在凸台上，不会出现压到板卡表面贴片元件的情况，同时凸台上的定位柱和板卡的安装孔间隙控制在0.1mm以内，安装时不需要反复调整对位，直接将板卡对准定位柱放下就能完成初步定位，后续如果需要额外固定，也可以通过M2.5的螺丝从壳体外侧拧入凸台的预孔，完成板卡和壳体的刚性连接。壳体的侧边对应树莓派4代的所有外接接口都做了精准的避让开槽，包括Type-C供电接口、Micro HDMI输出接口、USB接口、以太网口、3.5mm音频接口以及GPIO引脚排针的位置，开槽的边缘做了0.2mm的倒角处理，不会在插拔线材的时候刮伤线材外皮，同时开槽的尺寸刚好和接口外轮廓匹配，

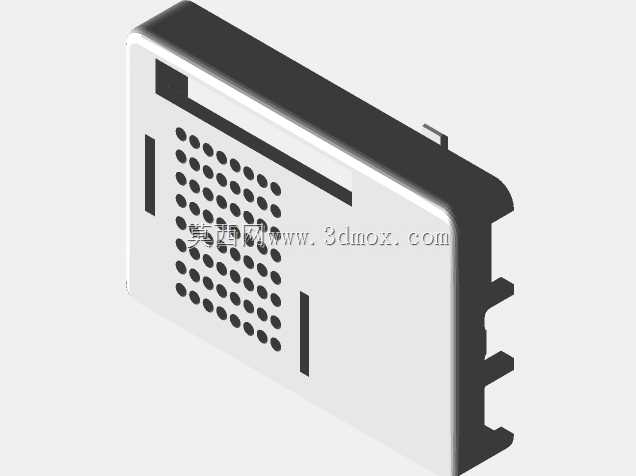

　　不会出现过大的缝隙导致异物进入壳体内部，也不会因为尺寸过小挡住接口导致线材无法插到底。考虑到不同场景的安装需求，壳体的外侧预留了多个安装固定位，既可以通过壳体背部的挂孔直接挂装在电控箱的安装导轨旁，也可以通过侧边的固定孔用螺丝将整个壳体固定在设备内部的安装板上，安装位的位置避开了板卡上的发热元件位置，不会因为安装接触面挡住散热路径。壳体的壁厚设计为1.8mm，这个厚度既保证了壳体整体的结构强度，在日常拿取、安装过程中不会因为轻微的挤压出现变形，也不会因为壁厚过大导致整体尺寸冗余，整个壳体的外轮廓尺寸比树莓派4代板卡单边大3mm，不会占用过多的安装空间，非常适合在空间紧凑的小型智能设备内部使用。在细节处理上，壳体的所有边角都做了R1.

　　5的圆角过渡，没有尖锐的棱角，避免安装调试过程中划伤操作人员的手，同时壳体内部的所有加强筋都做了高度控制，加强筋的最高处距离板卡背面留有0.5mm的间隙，不会碰到板卡背面的贴片元件，也能提升壳体整体的抗形变能力，即使受到侧面的挤压，加强筋也能分散受力，不会让壳体直接挤压到板卡。另外针对GPIO引脚的使用需求，壳体对应GPIO排针的位置做了开放式的缺口设计，不需要拆卸壳体就能直接外接杜邦线或者扩展板，对于需要频繁调试引脚功能的开发场景来说，省去了反复拆装外壳的麻烦。很多工程师在做小型嵌入式项目的时候，往往会忽略外壳的适配性，要么用通用外壳自己打孔开槽，尺寸精度差，要么直接裸露板卡，可靠性不足，这款壳体的结构完全围绕树莓派4代的硬件尺寸和实际使用需求设计，不管是用来做项目原型验证，还是做小批量的终端产品集成，都能满足使用要求，不需要额外做二次结构修改，能大幅缩短项目的结构开发周期。从安装边界来看，壳体的底部平整，没有突出的结构，放置在桌面或者安装平面上时能保持平稳，不会出现晃动的情况，同时壳体的顶部边缘做了加厚处理，在堆叠放置的时候也能承受一定的压力，不会因为上层物体的压力导致壳体变形压坏板卡。
