WWVB信号自动授时专业时钟结构设计

　　做授时类终端结构设计快八年，经手的电波钟机芯外壳方案不下二十套，这次的60kHz WWVB制式自准时钟结构，是针对北美频段授时信号做的嵌入式适配方案，核心解决的是厚材质安装场景下的信号接收与结构干涉问题。很多同行做电波钟结构时容易陷入两个误区，要么一味压缩机芯体积牺牲天线净空区，要么预留过大安装空间导致终端产品外壳臃肿，这个模型在设计阶段就把安装边界条件卡得很死——适配厚度大于6mm的实体安装面，不管是实木挂钟背板、石材装饰墙面还是金属支架内嵌安装，都提前做了安装位的材料移除量核算，不用后期拿到模型再反复切改安装槽。

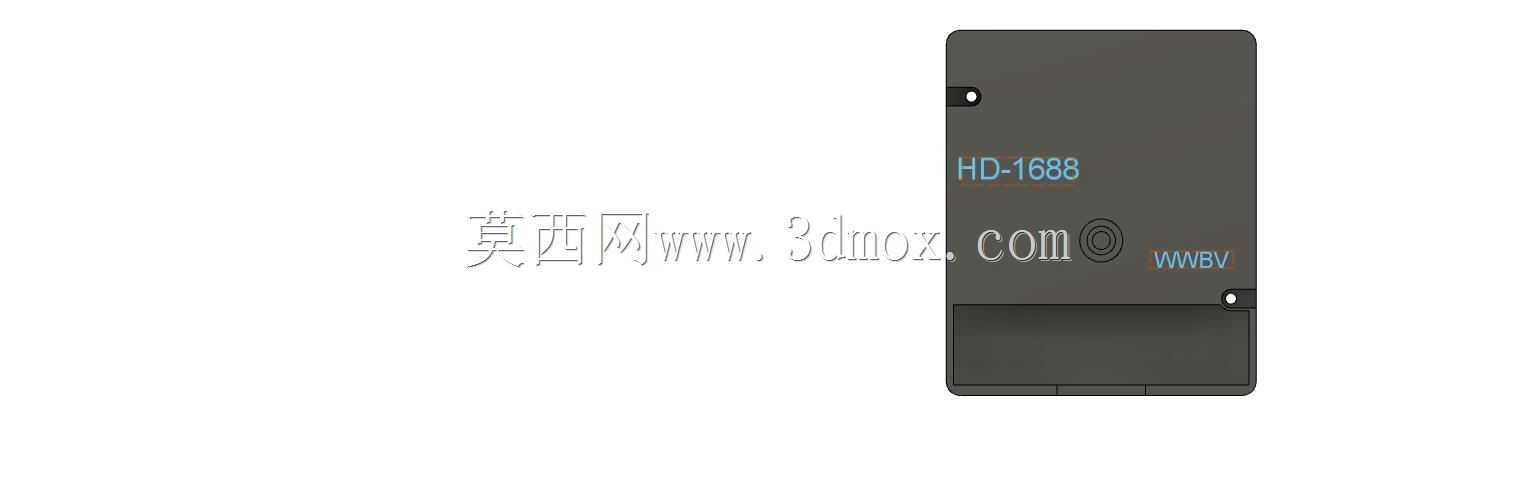

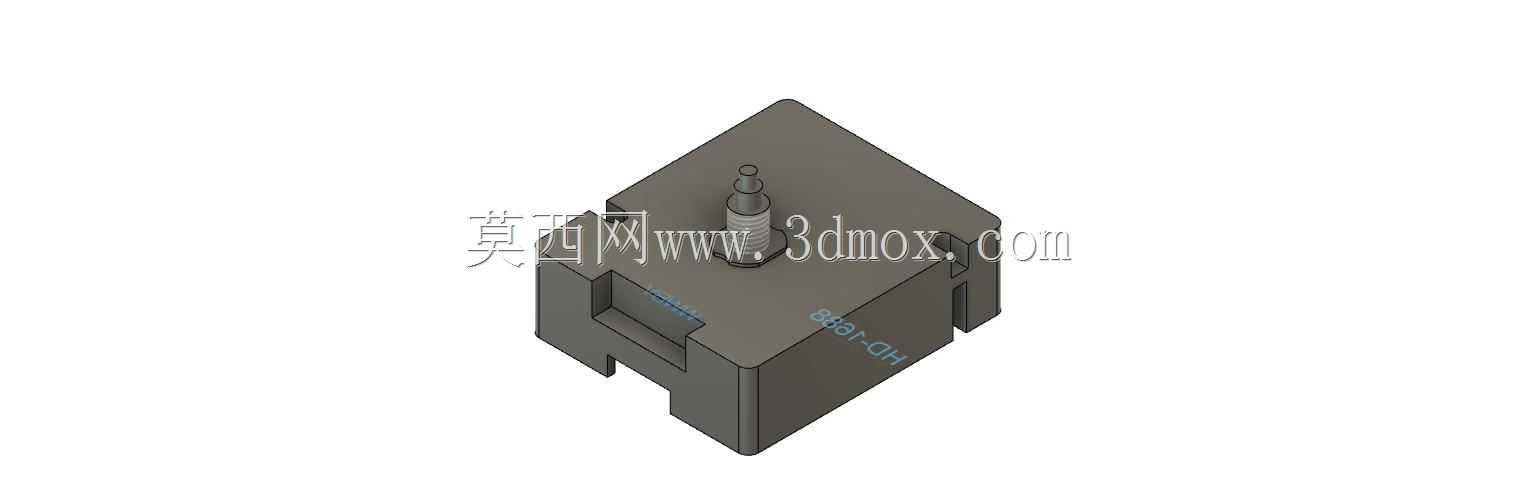

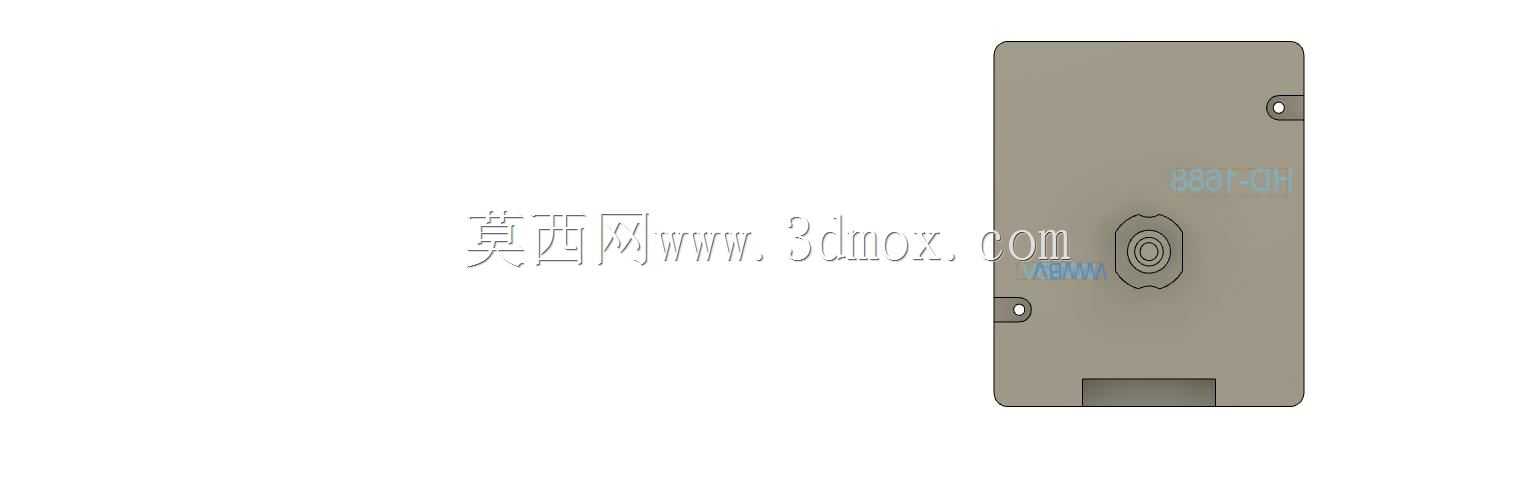

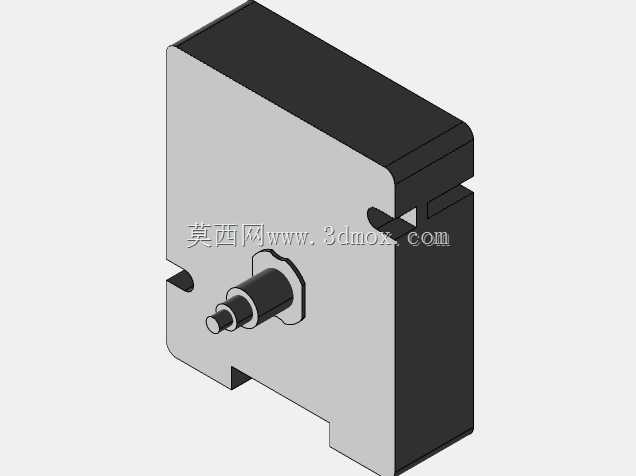

　　从功能实现逻辑来说，这个时钟的核心是内置的60kHz WWVB接收天线，结构设计时特意把天线接收端的凸起柱做在机芯顶面中心位置，周围3mm范围内不做任何金属结构遮挡，就是为了避免信号屏蔽，要知道电波授时信号本身场强极弱，哪怕是0.5mm厚的ABS塑料筋位压在天线正上方，都可能导致偏远地区收波失败。机芯主体采用方块式堆叠结构，侧面预留的卡扣位是为了和终端外壳做免螺丝快装，之前做过的螺丝固定方案在售后维修时拆壳容易刮断天线馈线，改成侧卡扣后，安装对位时只要把顶面的天线柱对准外壳预留的信号窗，一推就能卡紧，装配效率能提40%左右。

　　实际应用场景里，这类专业授时钟不是普通家用挂钟那么简单，工业厂区的子母钟系统、户外公共时钟、需要精准时间同步的机房计时终端都会用到这类机芯。之前给某户外广场做的时钟项目，用的旧款机芯因为安装背板是20mm厚的花岗岩，信号衰减严重，每天凌晨的自动授时成功率不到30%，后来参考这个结构的安装位移除方案，在天线对应位置的石材上开了直径12mm的信号透孔，填充非金属装饰盖后，授时成功率直接拉到98%以上。这个模型里特意把需要移除的材料边界做了隐形标记，结构工程师拿到手不用再反复核算天线的信号覆盖角，直接按照模型预留的切割轮廓做安装面处理就行，能省不少反复打样测试的时间。

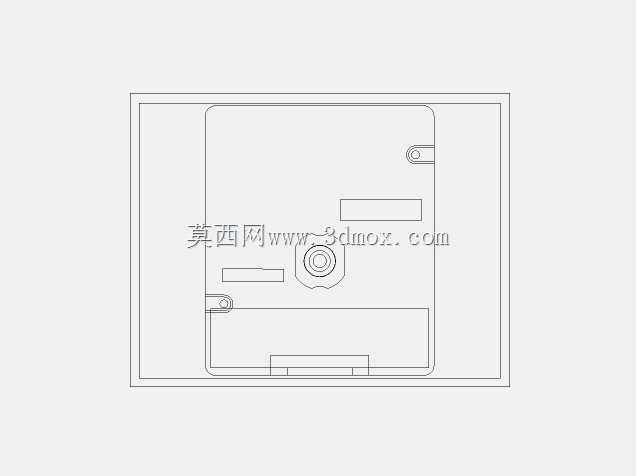

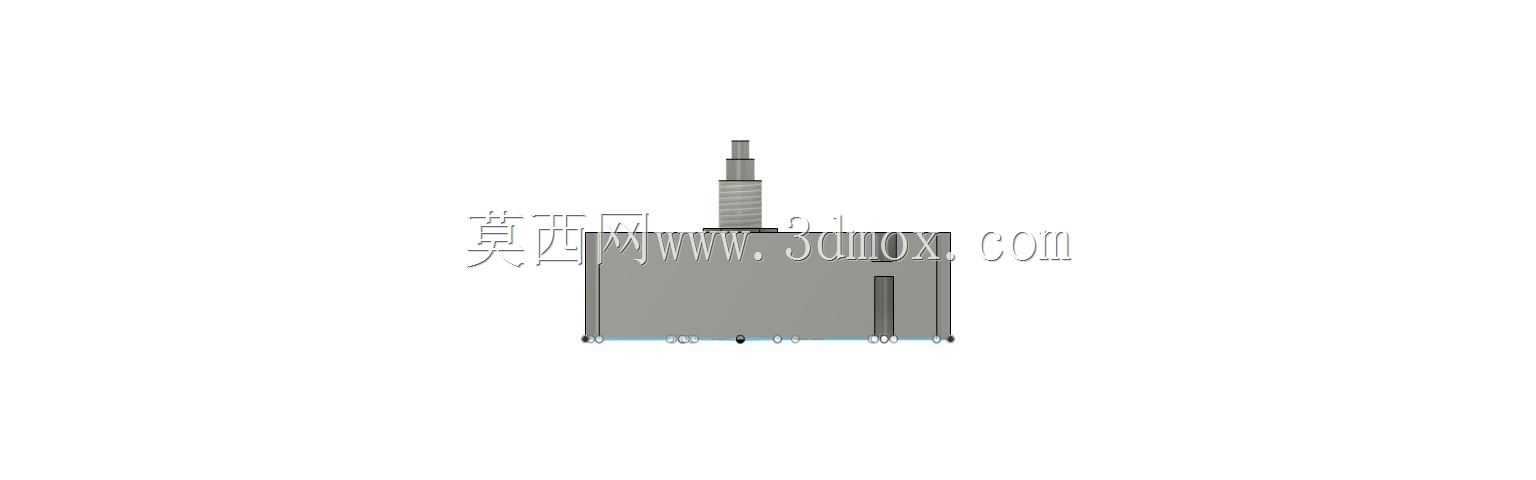

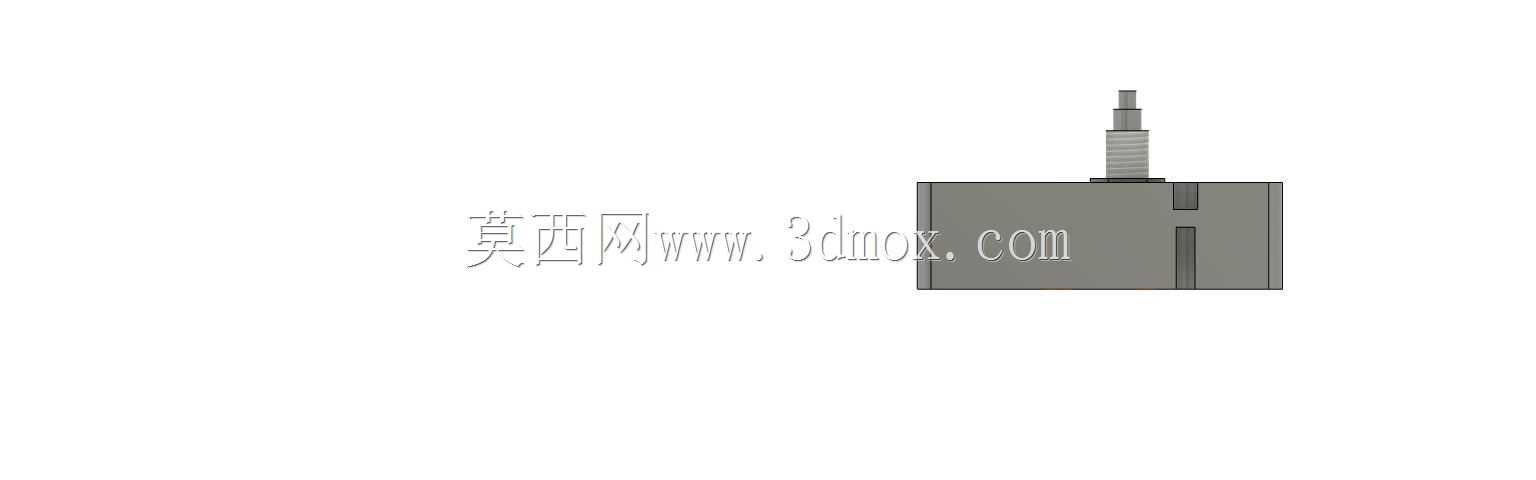

　　尺寸边界上，机芯主体的方块轮廓做了统一的安装孔位适配，兼容市面上绝大多数标准电波钟外壳的固定位，顶面的天线柱高度做了三档可裁切的刻度标记，适配不同厚度的外壳面板——如果是薄塑料外壳，直接保留全高天线柱就行，如果是厚木质或石材面板，可以按照刻度裁掉多余部分，只要保证天线顶端距离面板外表面不超过2mm，就不会影响信号接收。侧面的走线槽做了下沉式设计，馈线从机芯侧面引出后可以直接埋入安装面的走线槽里，不会出现夹线、压线的问题，之前有批次产品因为走线位凸起，安装时把馈线压在机芯和背板之间，时间长了绝缘皮磨破导致短路，这个下沉槽设计就是踩过坑之后做的优化。

　　很多刚入行的结构工程师做这类电子计时产品，总把精力放在外观曲面造型上，忽略了核心功能件的结构避让，这个模型的设计思路其实就是把所有踩过的坑都提前在结构上做了规避：天线区的净空预留、安装位的材料移除量、卡扣的装配公差、走线的防护空间，甚至连维修时的撬口位置都做了隐藏式设计，不会破坏产品外观的整体性。做嵌入式安装的时候，机芯底部的定位柱能直接卡入安装板的预钻孔，不用反复调整水平位置，要知道时钟安装如果偏斜1度以上，从视觉上就能明显看出来，定位柱的公差控制在0.1mm以内，只要安装板的孔位按照模型标注打，装完之后的水平度完全能满足要求。

　　针对不同材质的安装场景，这个结构也做了适配：如果是木材安装，直接用自攻螺丝通过底部的固定孔锁死就行；如果是石材或金属安装面，可以用侧面的卡扣配合粘接固定，不用在安装面上打太多孔破坏结构强度。之前做过的金属支架安装案例，就是把机芯卡在金属支架的预留槽里，天线位置对应支架上的非金属透窗，既保证了结构强度，又不影响信号接收，这也是为什么模型里特意标注了安装时需要移除的材料范围——很多时候不是信号不好，是结构设计时没给信号留够传输路径。
