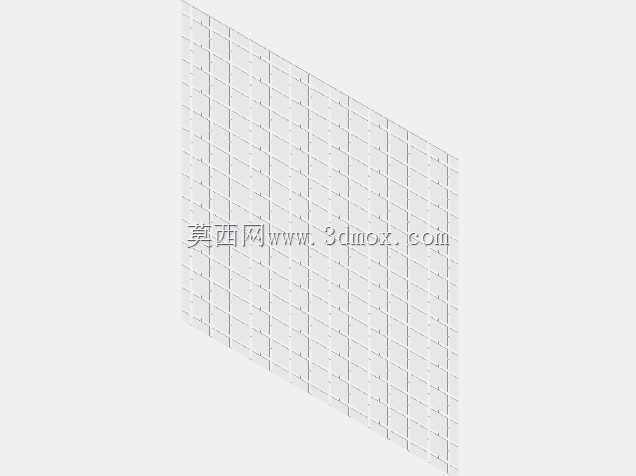

UBL15x15网格首层打印校准工装

　　在桌面级FDM3D打印的实际生产与样件试制环节，首层成型质量始终是决定整版打印成功率的核心因素，不少从业者都遇到过首层翘边、局部缺料、挤出过宽导致的线条粘连、挤出不足导致的附着力不够等问题，尤其是配备220x220mm成型网格、235x235mm床身尺寸的Creality Ender系列机型，由于床身加工公差、热床温度分布不均、Z轴零点偏移、龙门结构轻微形变等多重因素影响，单纯靠自动调平传感器获取的网格数据，往往无法完全匹配实际挤出状态下的首层成型需求，这时候就需要专门的校准工装来完成全床面的成型验证。这款15x15规格的UBL校准格栅，就是针对这类统一床身规格的机型设计的专用校准工具，区别于常规的单点校准、小范围测试块，

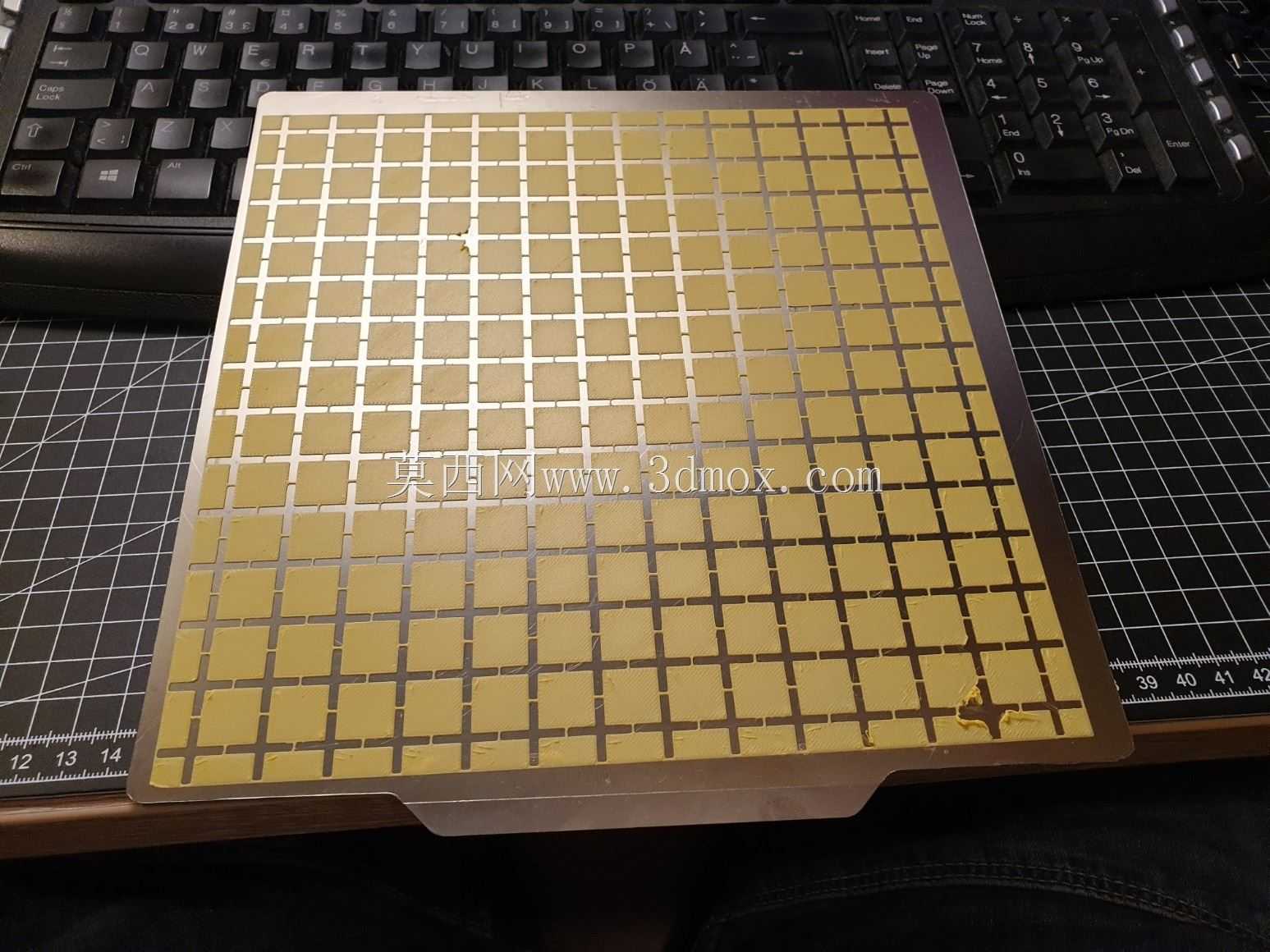

　　它采用满铺式的方格阵列结构，每个方格单元的尺寸经过反复验证，能够完整覆盖热床的有效打印区域，在打印测试的过程中，操作人员可以直观观察到床面不同位置的首层成型状态：哪个区域的线条偏宽出现溢出，哪个区域的线条偏细附着力不足，哪个位置存在Z轴高度差导致的压料过薄或者离床过高，都能通过格栅的方格成型状态直接反馈，不需要反复打印小测试块来回挪动位置，一次打印就能完成全床面的校准数据采集。从设计逻辑来看，这款格栅的结构完全服务于首层校准的核心需求，没有多余的装饰性结构，方格之间的连接筋宽度经过精确计算，既能够保证整个格栅在打印过程中不会因为局部收缩出现翘曲变形，又不会因为筋条过宽影响对单个方格成型状态的观察。在实际使用时，

　　对应的打印参数设置也有明确的适配逻辑：针对0.4mm直径的常规喷嘴，设置0.2mm的层厚时，要求首层挤出宽度控制在不超过0.41mm的范围内，同时关闭大象脚补偿功能，避免切片软件自动对首层边缘进行加宽处理，干扰对实际挤出状态的判断；这里的设计细节考虑到了切片软件默认参数的常见偏差，不少新手用户在打印时会直接使用默认的首层挤出宽度补偿，往往会导致首层边缘被过度挤压，无法真实反映床面的高度差和挤出机的实际流量状态，而这款格栅的方格边缘拉伸宽度设计值为0.42mm，因此要求切片端设置的首层挤出宽度最大不超过0.41mm，留出0.01mm的公差余量，确保打印出来的格栅边缘既不会因为挤出过宽粘连成块，也不会因为挤出过窄出现断丝，能够真实反映整个打印平面的成型一致性。从安装与使用边界来看，这款校准格栅不需要额外的固定结构，直接在热床表面粘贴常用的美纹纸、PEI板或者喷涂固体胶后即可直接打印，它的整体外轮廓尺寸完全适配220x220mm的有效打印网格，不会超出235x235mm床身的物理边界，打印过程中不需要调整模型的摆放位置，导入切片软件后直接居中放置即可，不需要额外添加支撑或者 raft 底板，避免额外的结构干扰校准判断。在实际的设备调试场景中，不管是新机组装完成后的首次调平，还是更换喷嘴、调整Z轴丝杆、更换热床表面材质后的状态验证，甚至是长期使用后设备出现形变、挤出机齿轮磨损导致的流量变化，都可以通过打印这款格栅来完成快速校验：

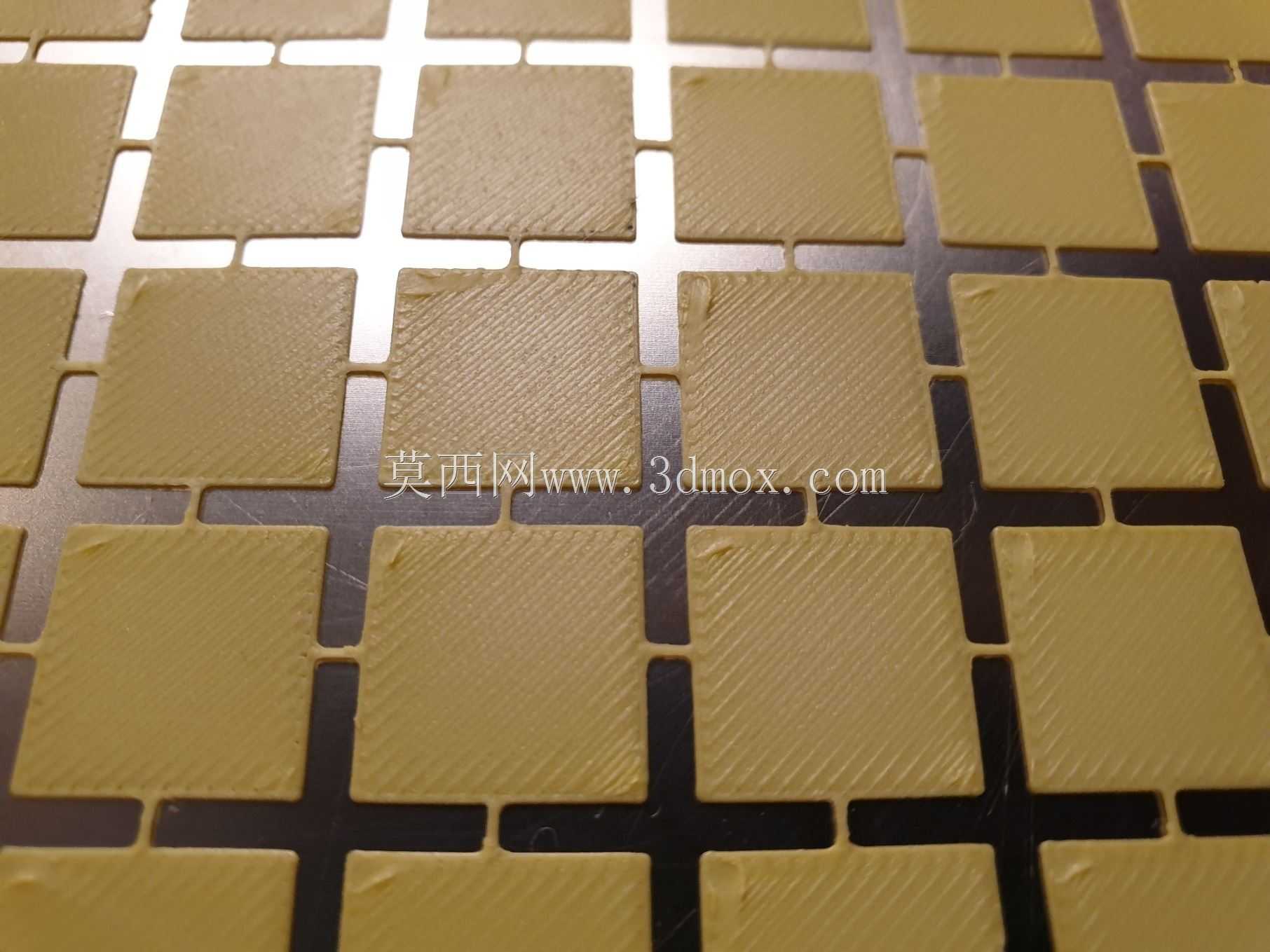

　　观察每个方格的四个角是否都牢固附着在床面上，方格之间的间隙是否均匀一致，线条表面是否平整无积瘤，就可以快速判断出需要调整的参数方向——如果全床面的线条都偏宽溢出，就适当降低首层挤出流量或者调高Z轴零点高度；如果局部区域出现缺料离床，就对应调整自动调平网格的该点补偿值；如果边缘出现大象脚一样的加厚凸起，就检查是否开启了不必要的首层补偿或者Z轴零点设置过低。相比传统的单点校准、X轴Y轴分别打测试条的校准方式，这种满铺格栅的校准方式能够一次性覆盖所有可能出现问题的床面区域，大幅减少校准过程中的材料浪费和时间消耗，尤其是对于批量打印、长时间连续作业的场景，提前用这款格栅完成首层状态校验，能够有效避免整版打印到中途出现翘边、脱落的问题，降低耗材损耗，提升打印作业的整体效率。不少有经验的打印操作人员都会把这类校准格栅作为常备的调试工具，每次设备维护、更换耗材批次、调整打印环境温度之后，都会先打印一次校准格栅确认状态，再开始正式的工件打印，从根源上减少首层失败导致的整批工件报废问题。
