气动快插式锥形锁紧管路接头结构

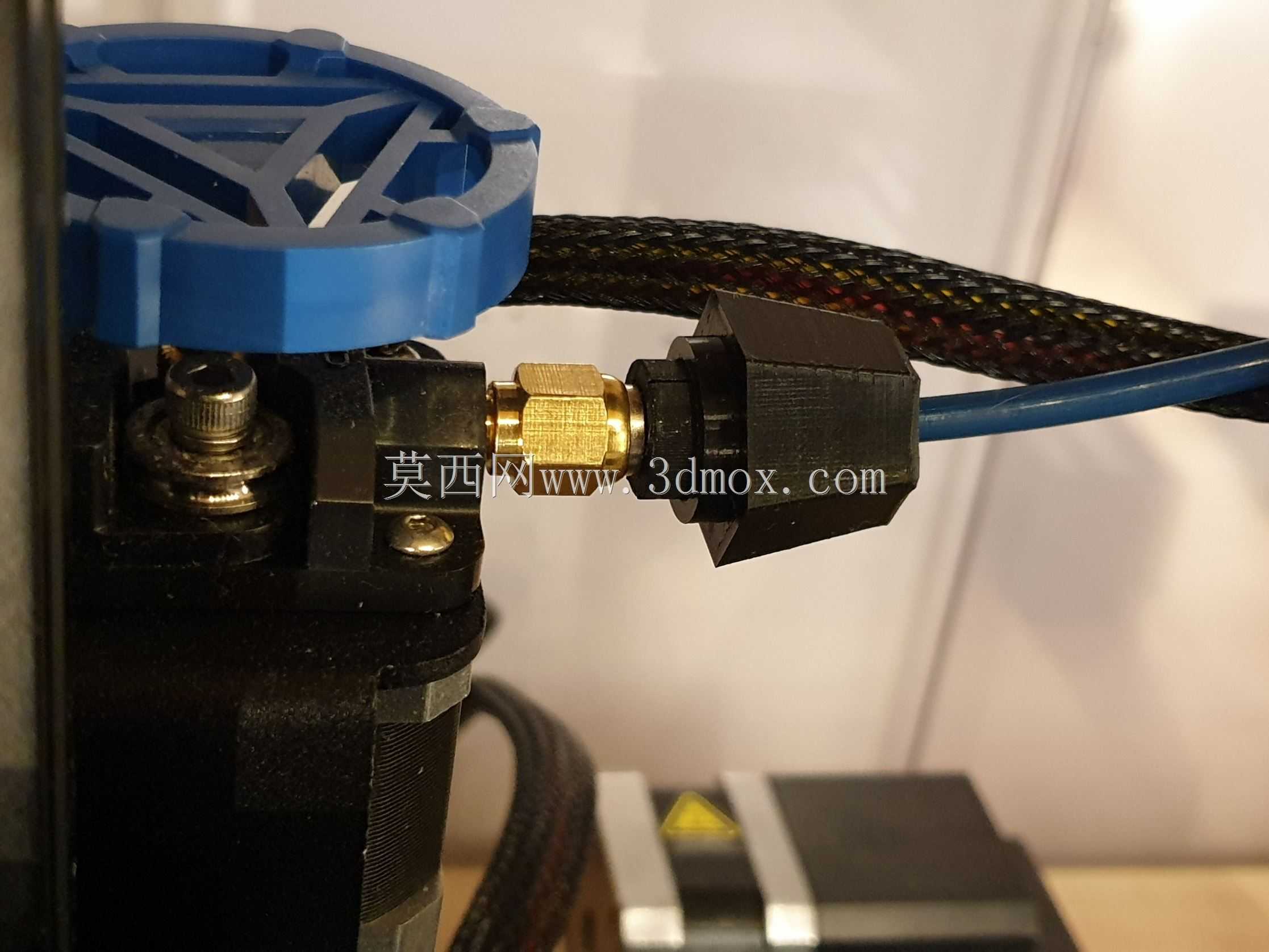

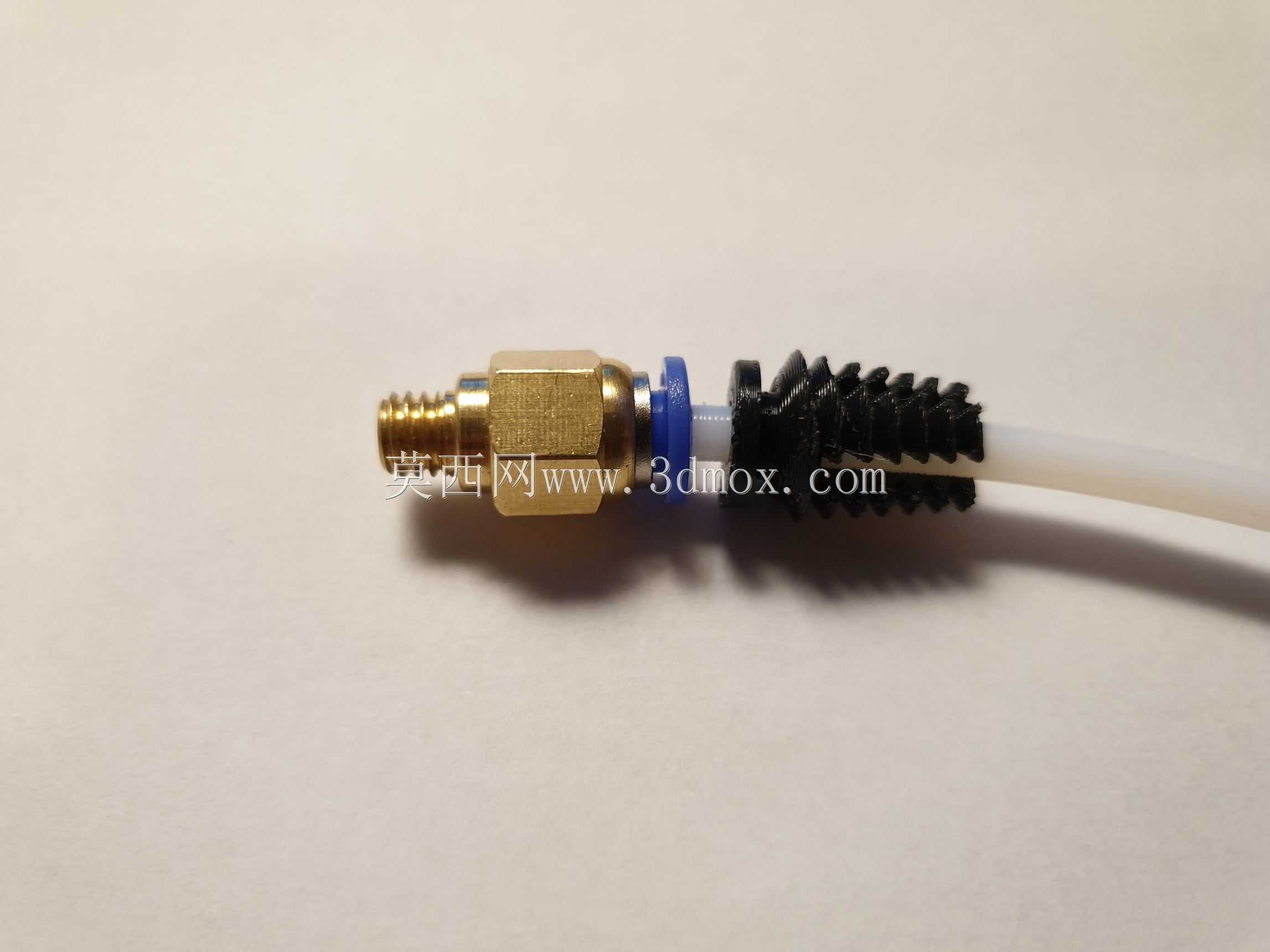

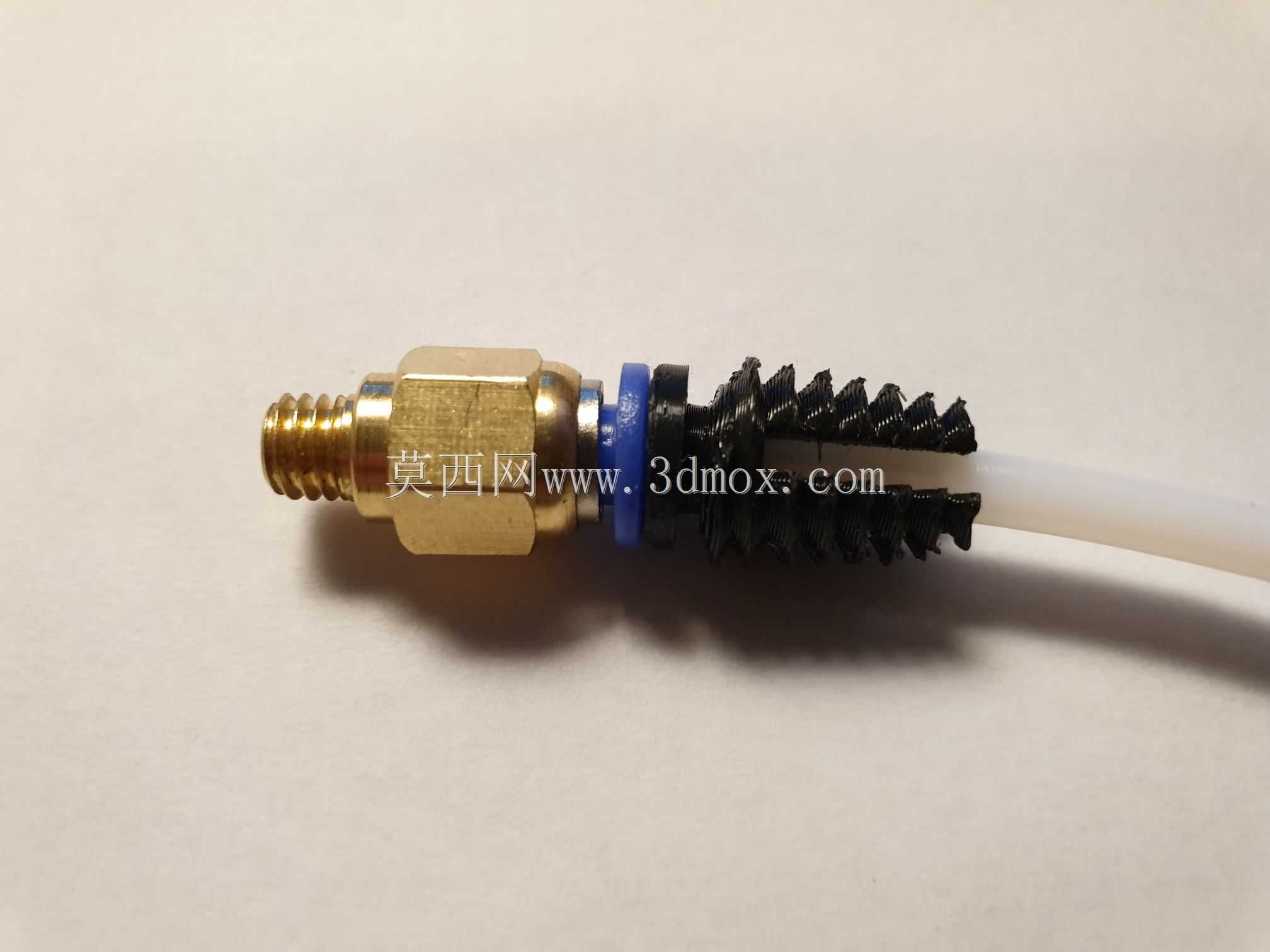

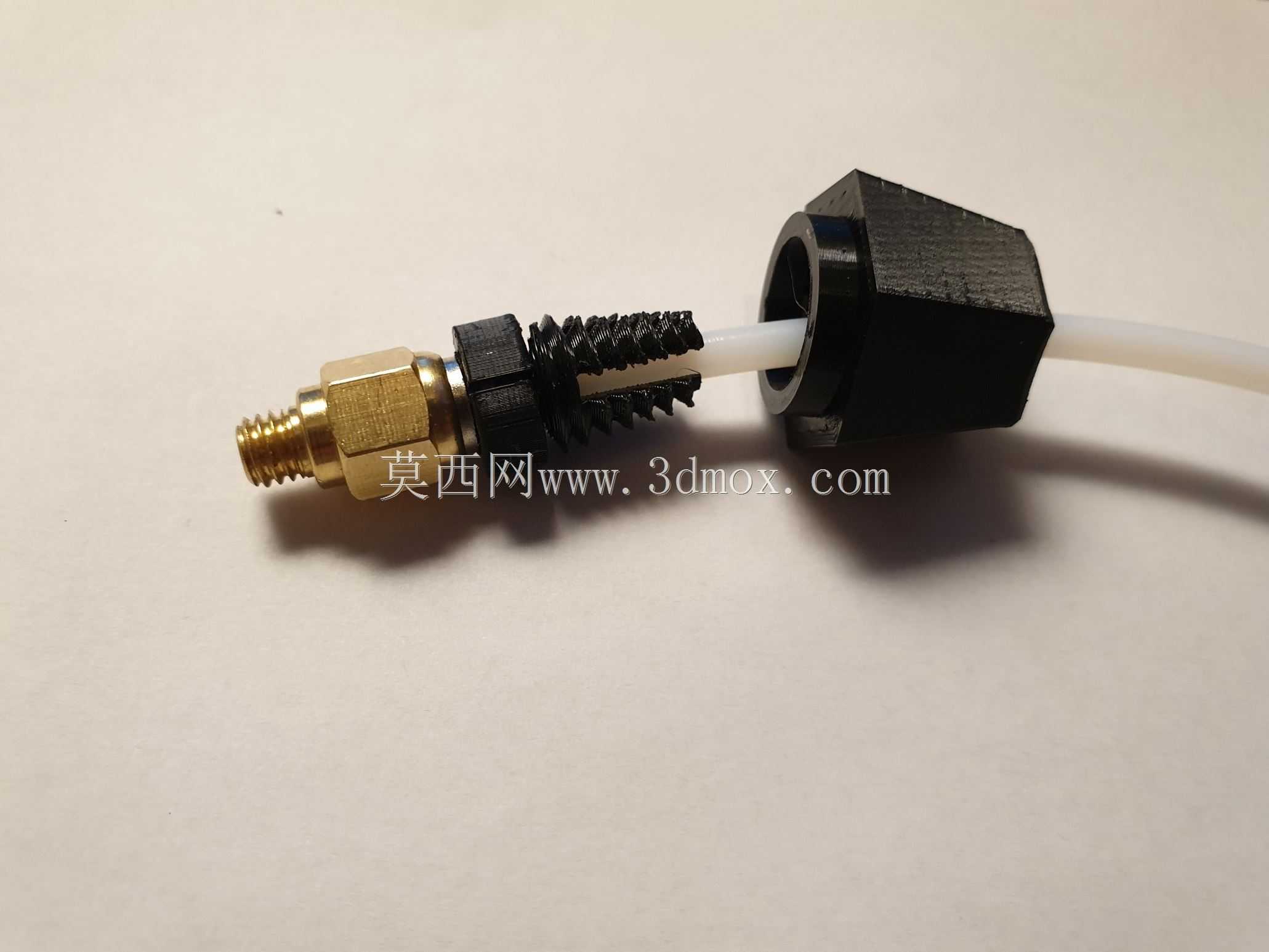

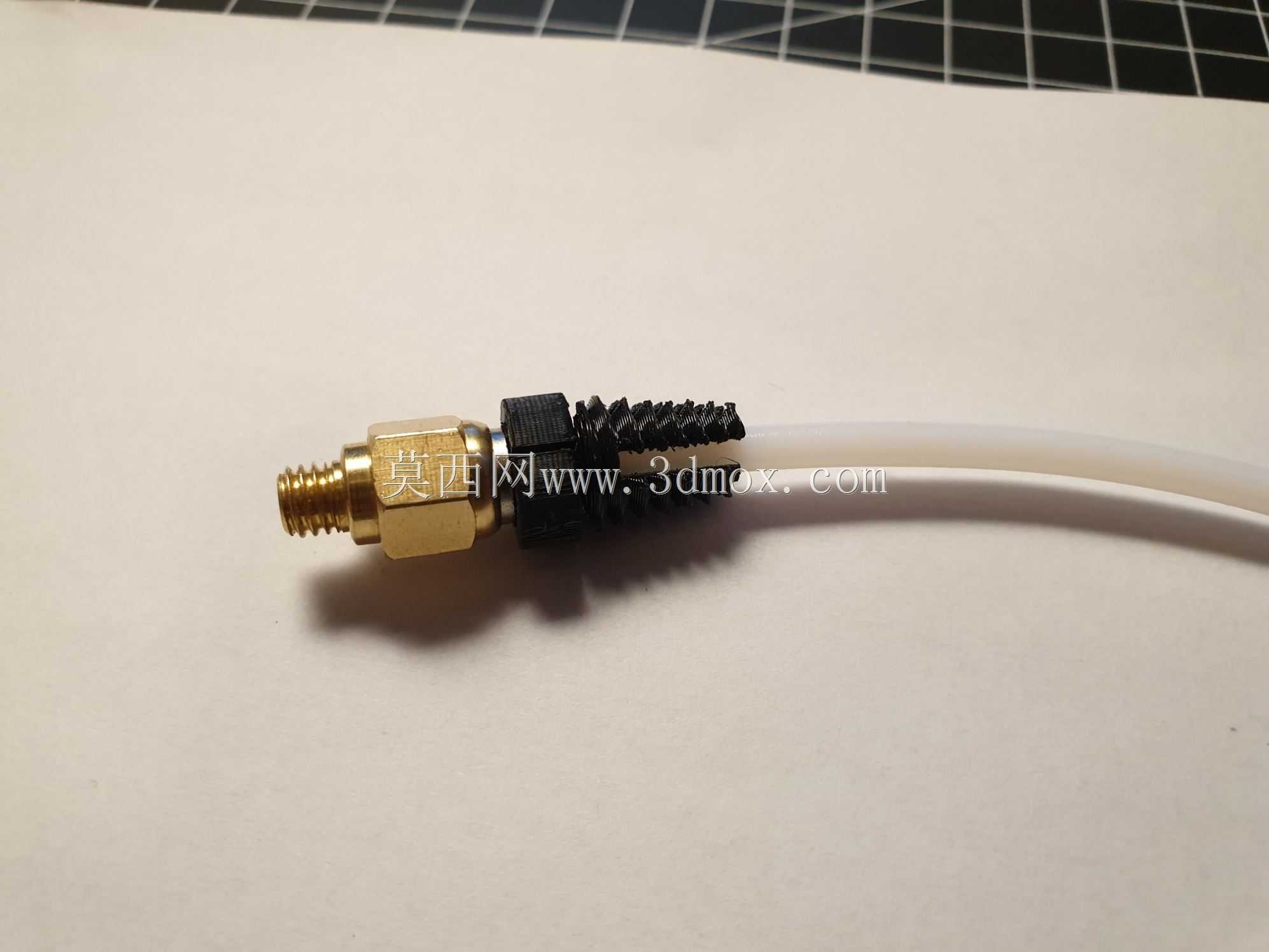

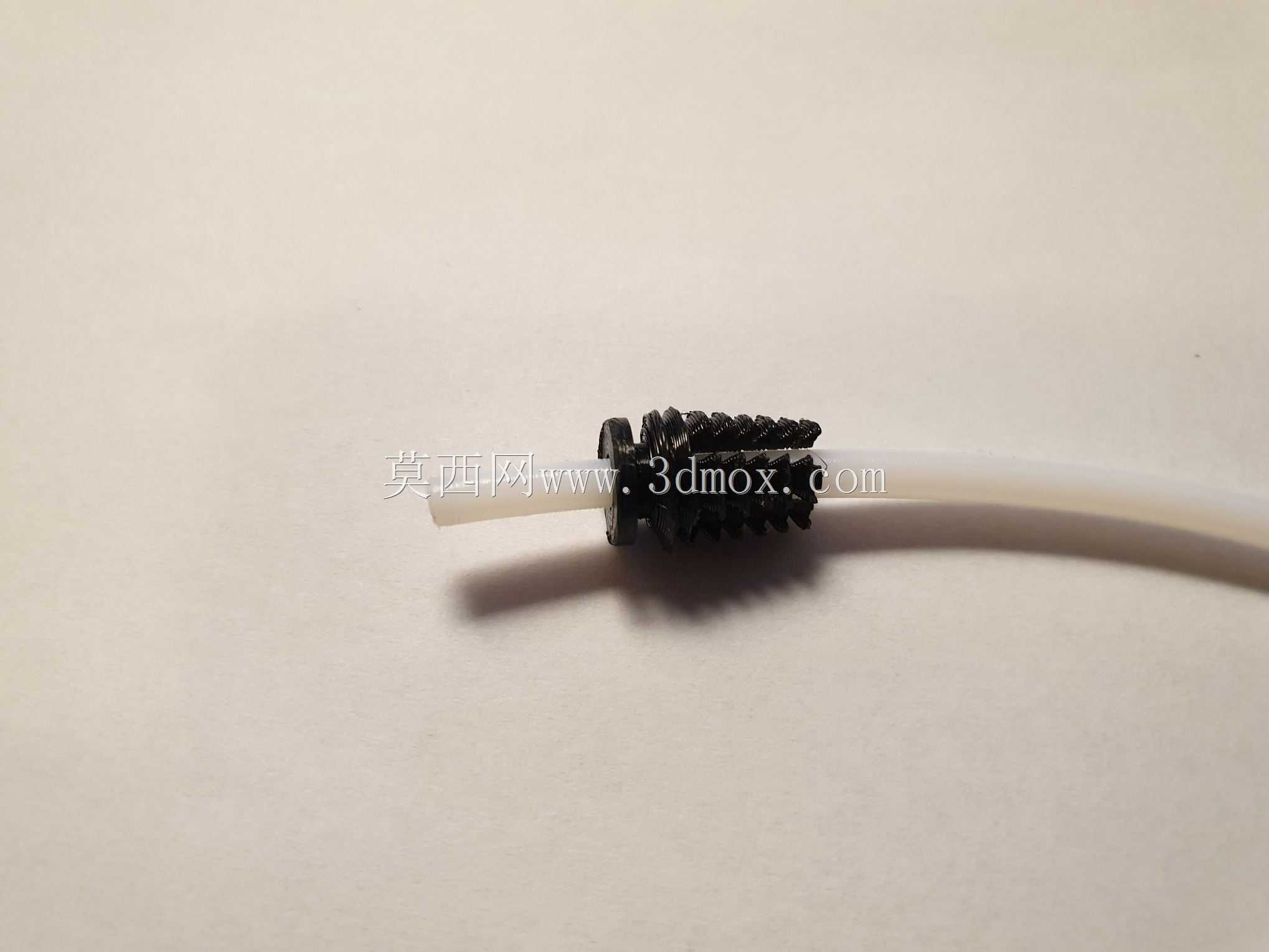

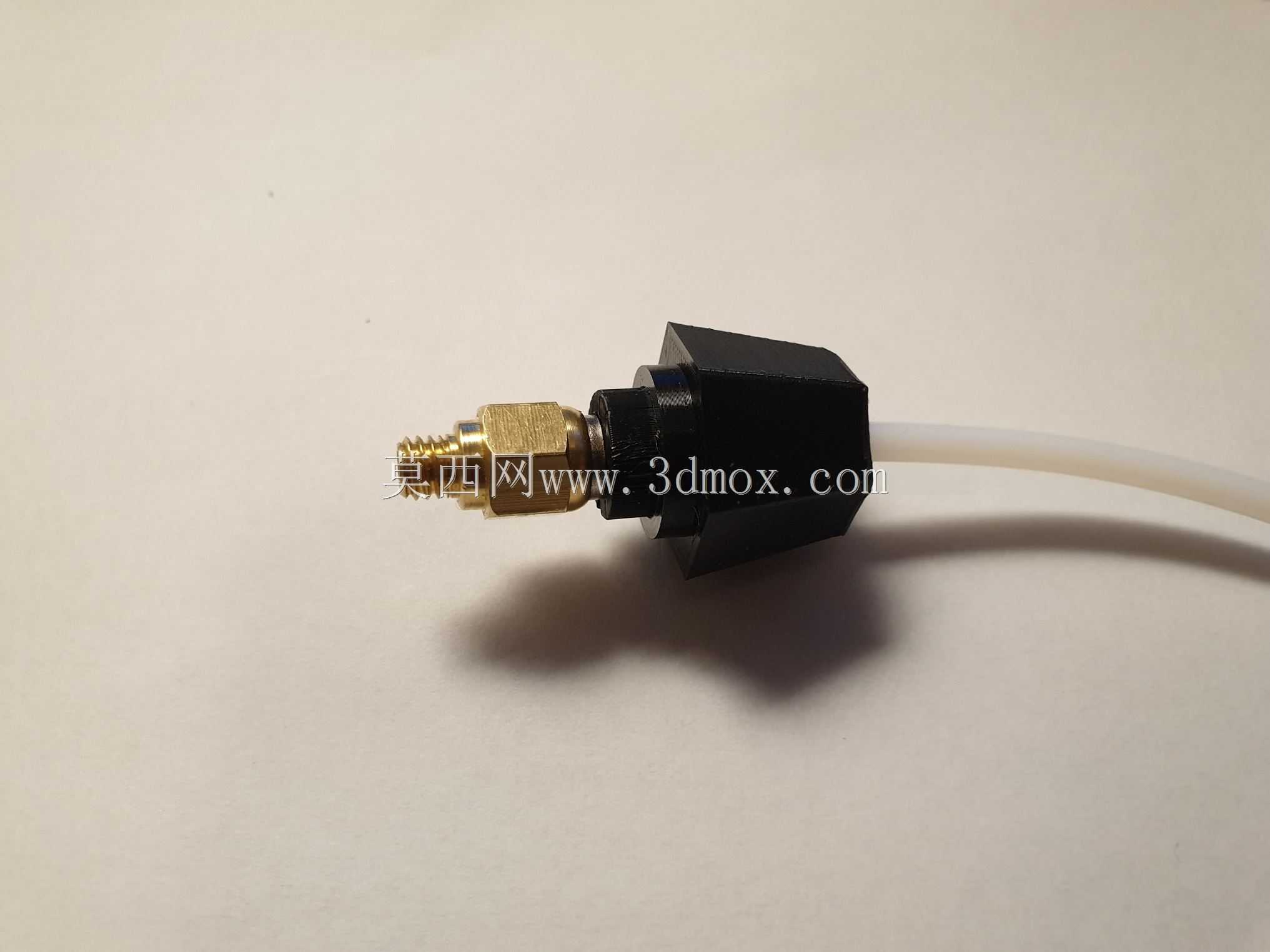

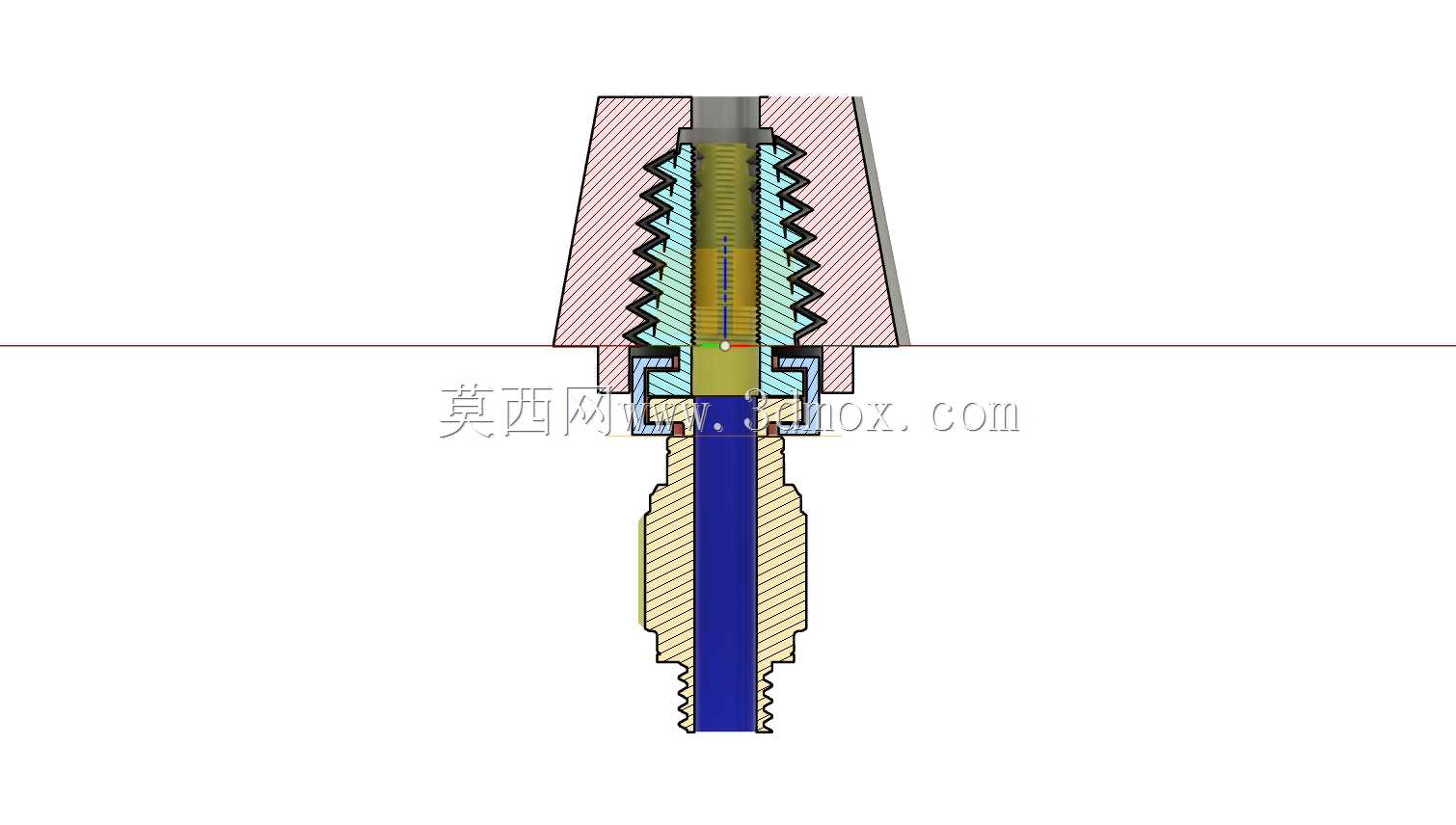

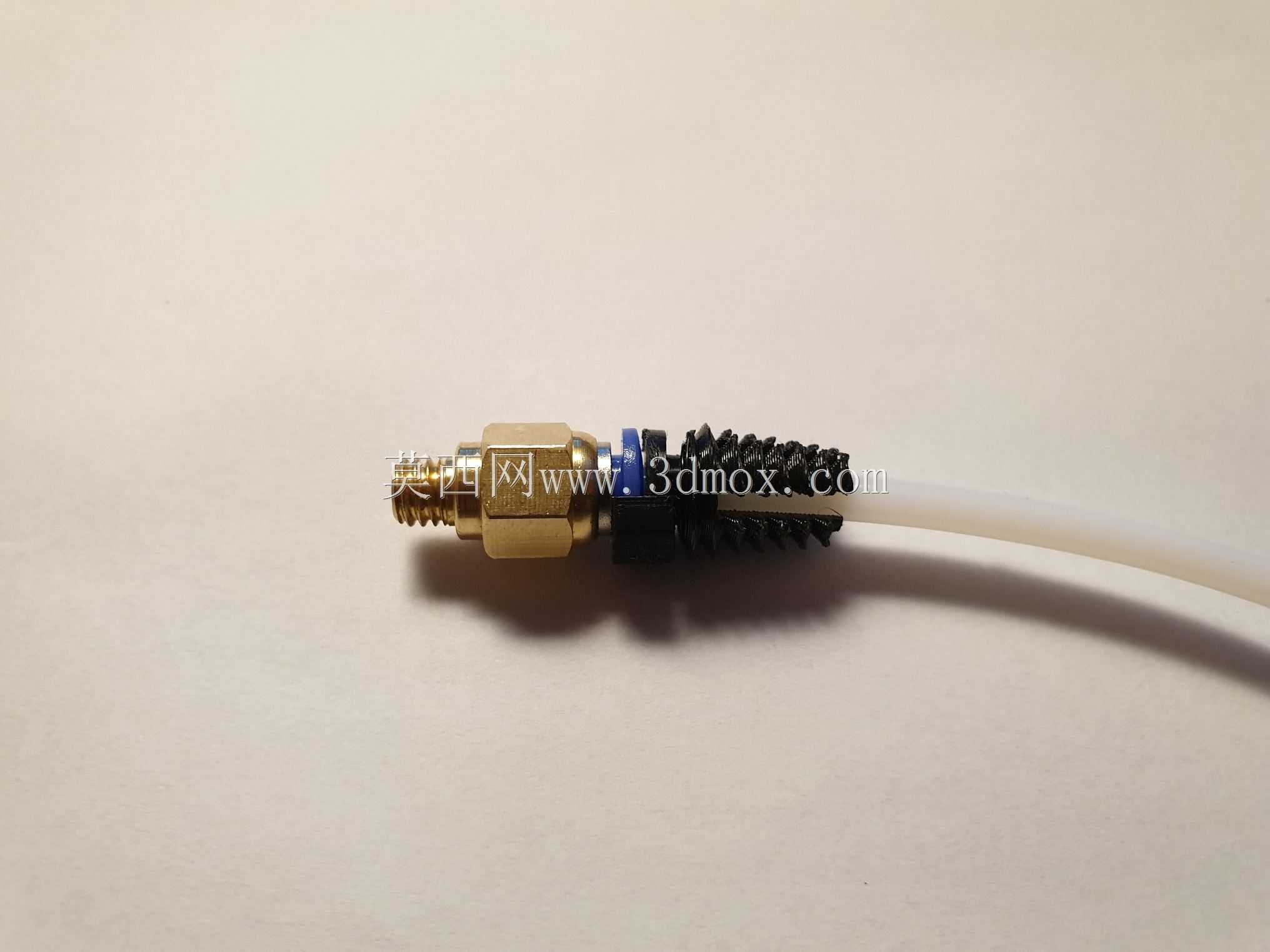

该结构为气动系统中常用的快插式管路锁紧接头，核心应用场景覆盖工业自动化生产线气路排布、小型气动设备气源接驳、实验室气动控制回路搭建、轻工机械气动执行元件连接等领域，主要承担硬质尼龙气管、PU气管与气动元件端的快速连通与密封锁紧功能，替代传统螺纹缠绕生料带、卡套压接等繁琐连接方式，可大幅缩短气路装配与后期维护的拆装耗时。从功能特性来看，该接头采用锥形皮碗锁止结构，当气管插入接头内部后，内部带锯齿形咬合齿的锥形锁紧环会在气压作用下与气管外壁形成越压越紧的咬合效果，同时搭配内置的弹性密封胶圈实现径向静密封，可承受0-1MPa的常规气动工作压力，在气管受到轴向拉拽时，锥形结构会带动锁紧齿进一步收束抱紧气管外壁，避免管路受拉脱落导致的气路失压故障，适配外径4mm的标准气动软管，接头端采用M6标准外螺纹，可直接拧入带有对应内螺纹的气动阀岛、气缸、气源处理件的安装接口上。在设计思路上，该结构采用分层嵌套的装配逻辑，从外到内依次为金属锁紧螺套、锥形锁紧夹头、密封胶圈、主体基座、尾部螺纹接杆，各零件同轴度公差控制在0.02mm以内，保证气管插入后不会出现偏斜导致的密封失效；锁紧夹头采用弹性金属材质开多道纵向收缩缝，在气管插入时可被撑开容纳管体，受轴向力时可均匀收束实现全周咬合，避免局部应力集中割伤气管外壁。外形尺寸方面，接头整体最大外径为12mm，螺纹段长度为8mm，气管插入端深度为15mm，安装时仅需在安装面预留直径7mm的过孔，螺纹端拧紧后整体突出安装面的高度为22mm，不会占用过多设备内部排布空间，可适配狭小空间内的气路布局需求，安装时无需额外专用工具，仅需用普通扳手拧紧螺纹段即可完成固定，后期更换气管时只需按下接头顶部的释放环即可撑开锁紧夹头，快速拔出气管完成更换。
