微型3.7g舵机三维结构设计

　　做微型航模、小型桌面仿生机器人结构设计时，选型最容易卡壳的就是末端执行的动力件——既要重量压到克级不增加整机负载，又要输出足够的扭矩带动舵面或者小连杆动作，还要留出足够的安装空间避免和机架、其他传动件干涉，这款3.7g规格的微型舵机刚好能覆盖这类轻载小空间的应用场景。从实际落地的项目来看，这类微型舵机最常出现在室内迷你固定翼的副翼、升降舵控制，微型四轴飞行器的云台微调，还有巴掌大小的桌面仿生机器人关节、小型智能门锁的锁舌触发、迷你机械臂的末端姿态调整这类场景里，这类场景的共性就是安装空间极度紧凑，整机对重量敏感度极高，负载扭矩需求不大但对动作响应速度有明确要求。

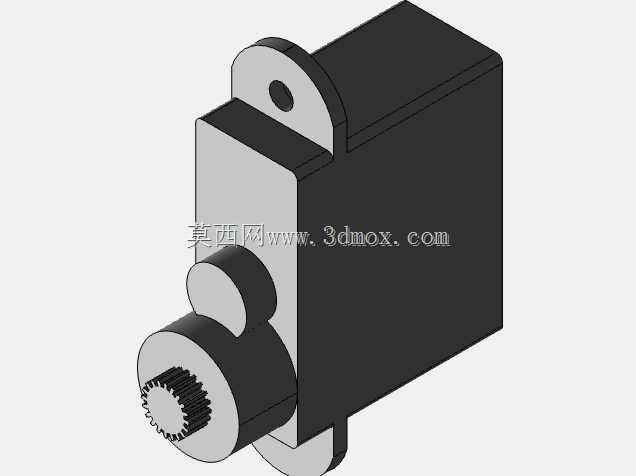

　　从结构设计逻辑来看，这款舵机的整体布局采用了侧置输出轴的一体化壳体设计，壳体主体做了方正的切角处理，没有多余的突出结构，能最大化利用安装位的矩形空间，输出轴端的齿轮组直接外露在壳体前端，省去了额外的端盖固定结构，既压缩了轴向尺寸，也能在装配时直接观察齿轮啮合状态，降低组装调试的难度。顶部的安装耳采用单耳带通孔的设计，安装孔位做了沉台处理，锁入微型自攻螺丝时螺丝头不会突出安装面，避免和周边结构产生刮蹭，安装耳和壳体主体做了一体化的加强筋过渡，能承受安装锁紧时的压紧力，不会因为螺丝锁附力过大出现耳片断裂的问题。

　　输出端采用了金属齿的舵盘配合结构，齿形做了细密的模数设计，既能保证和舵盘的啮合精度，减少回程间隙，也能在输出扭矩达到阈值时通过齿形的打滑保护内部减速齿轮组，不会因为堵转直接打坏齿轮。内部的减速组采用多级直齿传动布局，从电机输出端的小齿轮逐级减速到输出轴，每一级齿轮的轴孔都做了自润滑的衬套设计，不需要额外加注润滑脂就能满足长时间往复转动的耐磨需求，适配这类轻载场景下的长周期动作要求。

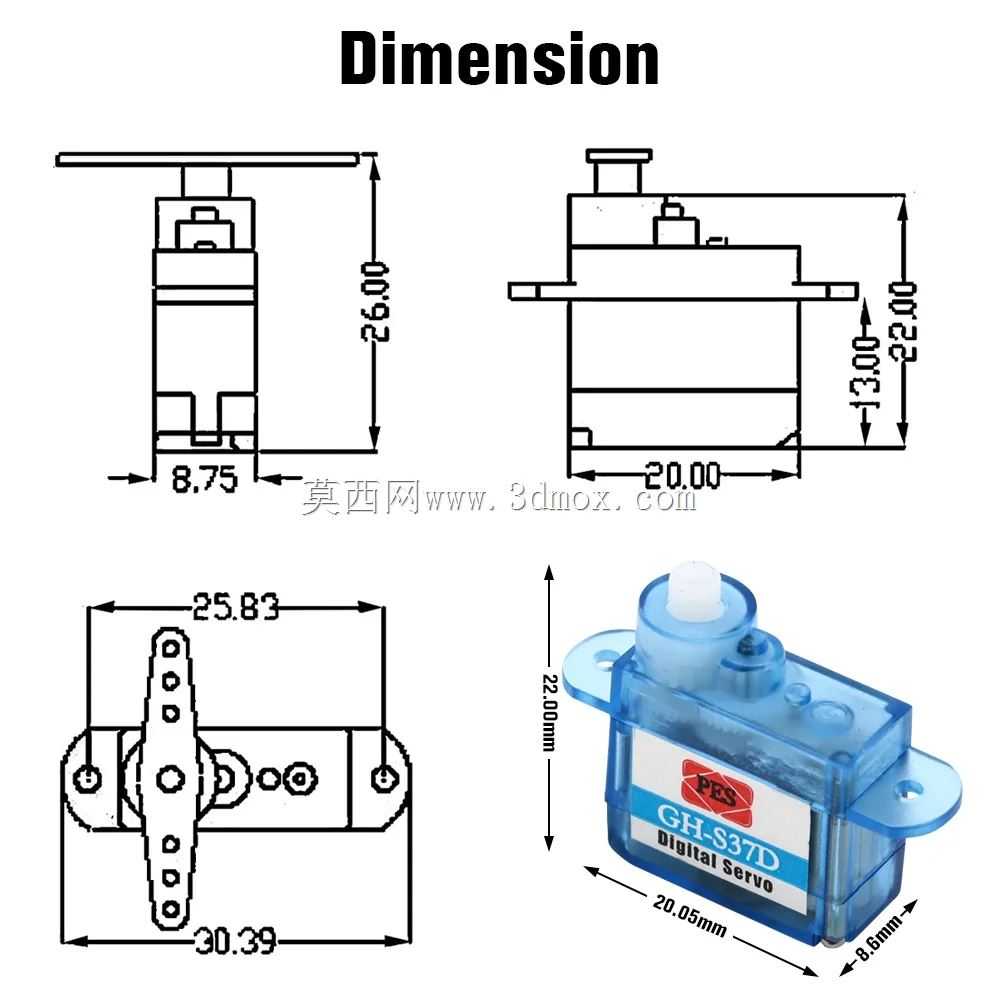

　　从安装边界来看，这款舵机的主体外形为规整长方体，所有边角都做了小R角过渡，安装时不需要在机架上预留过大的避让空间，顶部单安装耳的孔位到输出轴中心的距离做了固定尺寸设计，选型时可以直接根据机架的安装孔位预留位置，不需要额外做转接件。输出轴的中心高度和壳体底面的高度差控制在极小范围内，搭配对应的微型舵盘时，舵盘转动的全行程范围内不会和壳体底面、安装面产生干涉，舵盘的转动角度范围覆盖0-180度区间，能满足绝大多数舵面控制、关节摆动的角度需求。

　　实际选型时需要注意，这类微型舵机的输出扭矩适配轻载场景，不能用在需要大拉力、大扭矩的传动位置，安装时锁附螺丝的扭矩不能过大，避免壳体的安装柱出现滑牙或者断裂，接线端的位置预留了足够的出线空间，布线时可以顺着壳体侧面的走线槽布置导线，不会因为导线的拉扯导致舵机移位。从三维建模的角度来看，这款舵机的所有安装孔位、输出轴尺寸、外形边界都做了精准的还原，结构设计时直接导入装配体就能做干涉检查，不需要反复测量实物尺寸调整安装位，能大幅缩短小型智能设备、微型航模类项目的结构设计周期，也能在做运动仿真时直接模拟舵机转动过程中周边连杆、舵面的运动轨迹，提前排查运动干涉问题。
