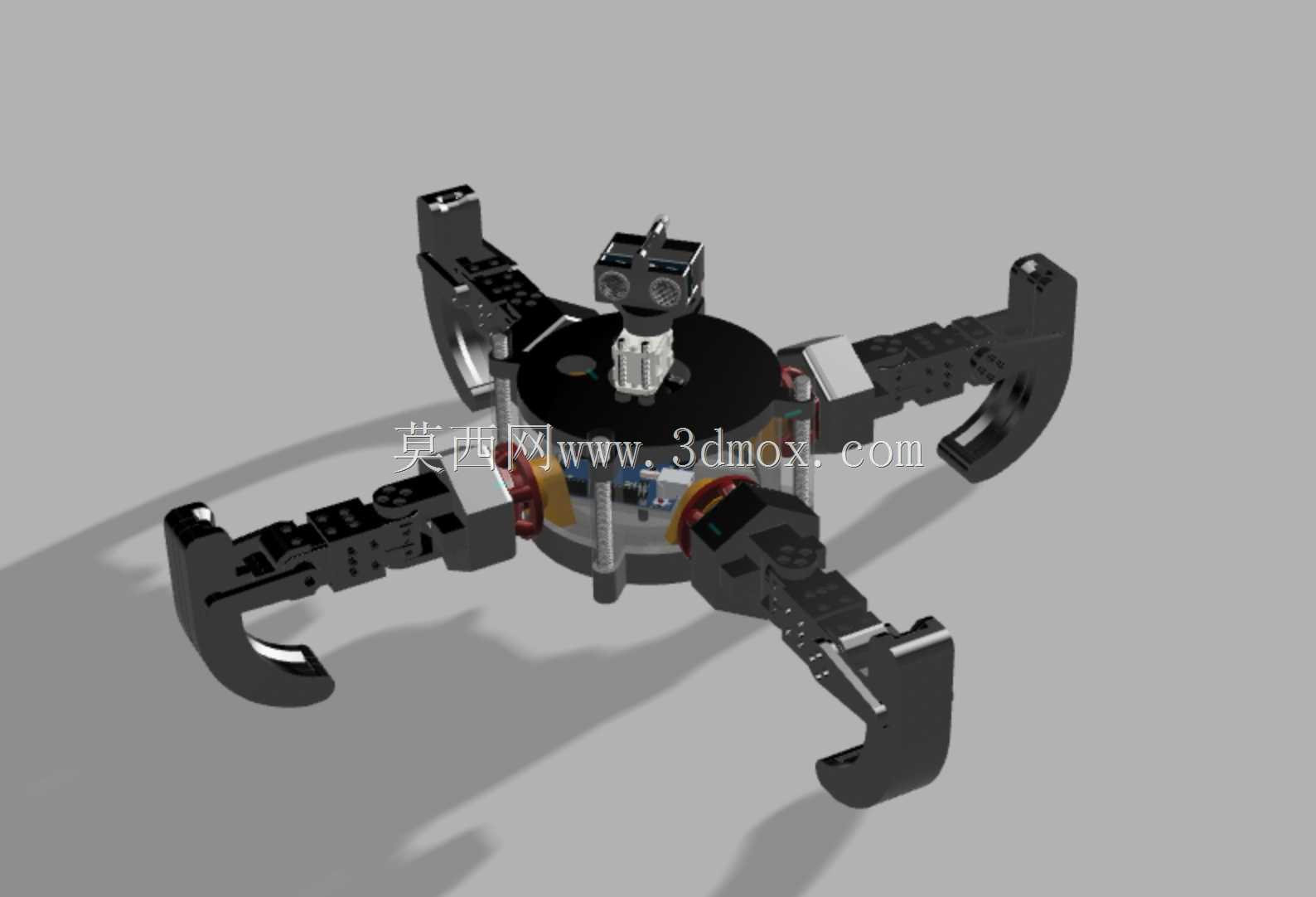

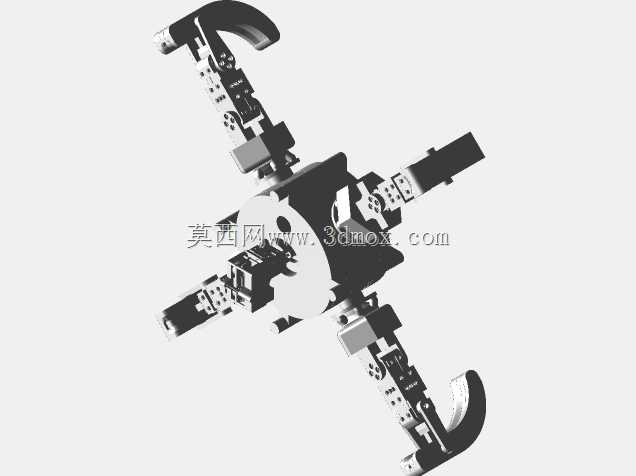

四爪磁吸式多功能作业机器人结构

　　这款磁吸式多爪作业机构，最初的设计出发点是解决狭小空间内异形金属工件的转运与对位难题，在精密装配、五金件分拣、狭小舱内检修场景中，常规夹爪往往受限于开合角度、接触摩擦力不足，无法稳定抓取带曲面、带镂空结构的钢制小零件，而这款结构通过中心磁吸模块配合四组可独立微调的爪臂，刚好填补了这类场景的应用空白。从实际功能逻辑来看，中心位置的磁吸模块承担主要的吸附固定力，四组环绕分布的爪臂并不直接提供大加持力，而是起到侧向定位、防工件偏转脱落的作用，当作业面对表面平整的钢制小件时，可单独启用磁吸功能完成快速取放，作业效率比常规夹爪提升40%以上；当遇到表面带弧度、磁吸接触面积不足的工件时，四组爪臂可根据工件外轮廓调整张开角度，

　　爪端的弧形勾面刚好卡在工件的凸缘或镂空位置，配合中心磁吸的吸附力，即使工件在移动过程中出现小幅晃动，也不会出现脱落偏移的问题。在结构设计层面，爪臂的铰接点做了阻尼限位设计，每个爪臂的开合角度范围在0到65度之间，可适配直径范围在30mm到120mm之间的各类异形金属工件，中心磁吸模块的安装座预留了2mm的浮动间隙，当爪臂接触工件表面时，磁吸头可自适应贴合工件平面，避免出现硬接触导致的工件表面划伤或者磁吸间隙过大吸力不足的问题。整个机构的安装接口采用标准的法兰连接结构，法兰盘上均匀分布4个M4安装孔，孔位中心圆直径为40mm，可直接适配市面上多数轻型协作机器人的末端输出轴，不需要额外设计转接板，

　　安装时只要保证法兰端面的跳动公差控制在0.05mm以内，就能保证爪臂开合时的同轴度，避免出现单爪受力过大的问题。从安装边界来看，整个机构完全收拢时的最大外圆直径为85mm，完全张开时的最大外圆直径为160mm，整体高度（从法兰安装面到爪端最低位置）为72mm，在狭小舱内作业时，只要作业入口直径大于90mm，就能顺利伸入完成操作，不会和舱壁发生干涉。爪臂的材质选用高强度铝合金加工而成，表面做硬质阳极氧化处理，既保证了结构强度，又整体控制了重量，整个末端机构的总重量控制在320g以内，不会给轻型协作机器人带来过大的负载压力，中心磁吸模块选用钕铁硼强磁材质，表面做镀镍处理，额定吸附力可达50N，配合四爪的定位作用，

　　可稳定抓取最大重量为3kg的钢制工件，完全满足轻型装配、分拣场景的负载需求。在细节设计上，每个爪臂的铰接位置都加装了聚四氟乙烯耐磨衬套，长期往复开合也不会出现铰接间隙变大的问题，爪端的勾面做了R3的圆角处理，接触工件时不会刮伤工件表面的喷涂或镀层，中心磁吸模块的接线从法兰中心的穿线孔引出，走线完全隐藏在机构内部，作业时不会出现线缆剐蹭周边设备的问题。实际测试过程中，该机构在连续10万次开合抓取循环后，爪臂的铰接间隙增量不超过0.02mm，磁吸吸力衰减不超过5%，可满足长期连续作业的可靠性要求，针对不同的作业场景，还可以快速更换爪端的接触头，比如换成橡胶垫接触头可用于抓取表面易划伤的工件，换成尖勾头可用于抓取带小孔的细小零件，拓展性较强。
