大众MK4车型混合风门销结构设计

　　在乘用车辆的暖通空调系统运维与配件替换场景中，混合风门销是负责风门摆转定位、实现冷暖风路切换的核心连接受力件，这类小尺寸结构件一旦出现磨损断裂，会直接导致空调出风温度调节失效，无法按驾乘需求完成冷暖风配比控制，不少服役年限较长的紧凑级车型都会遇到该部件老化损坏的问题，而原厂配件单独采购渠道受限、副厂替代件匹配精度不足的情况十分常见。

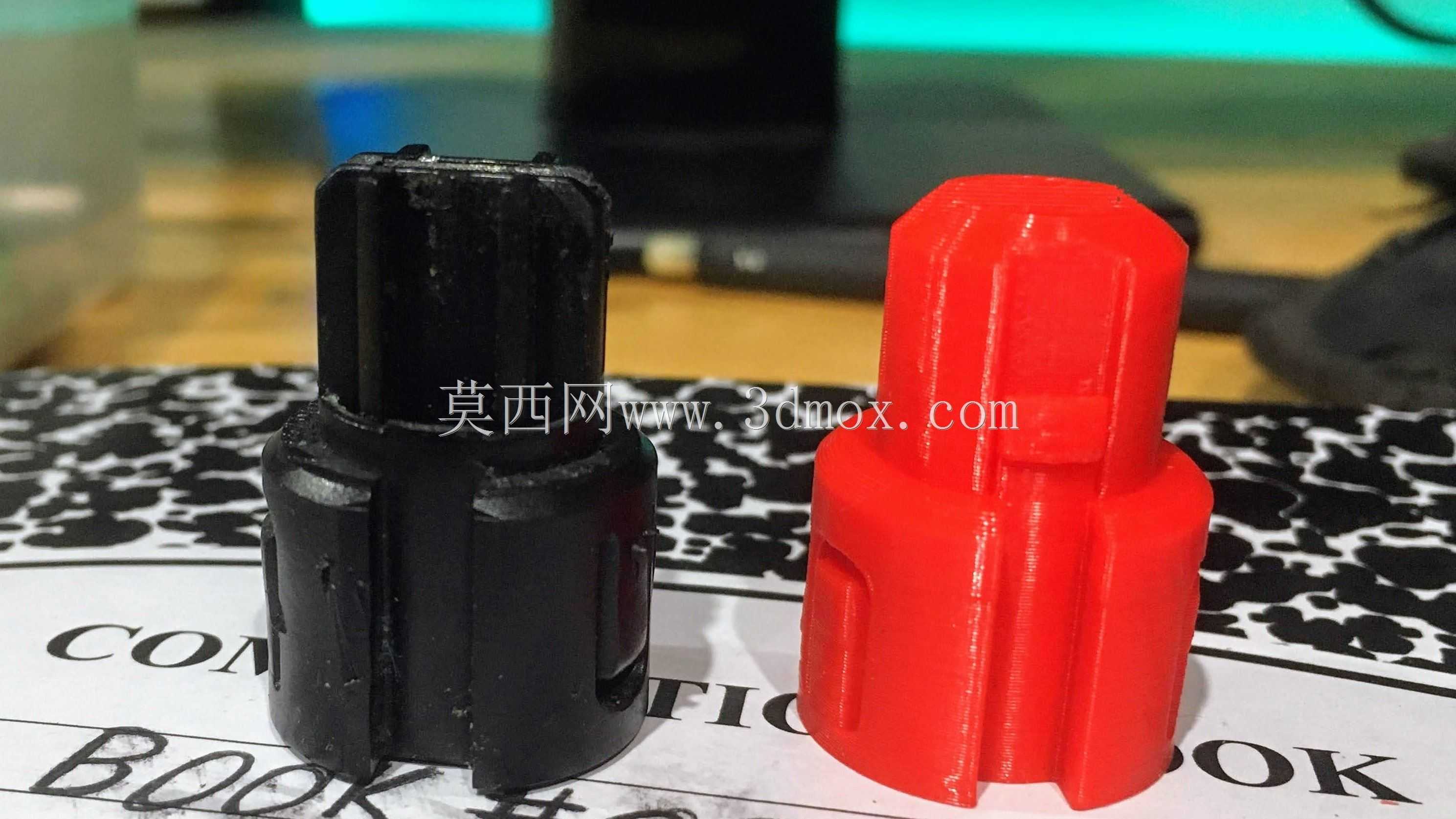

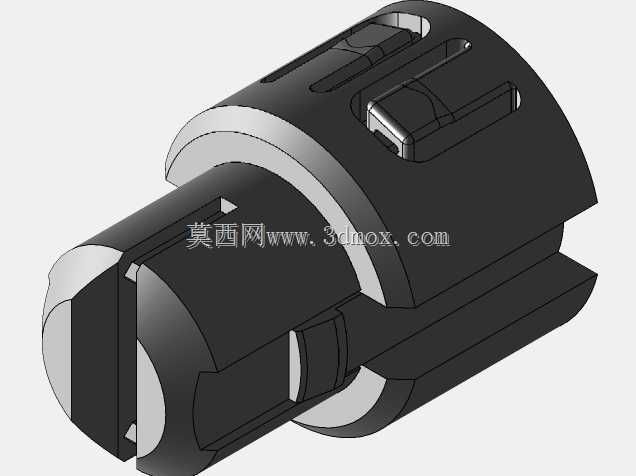

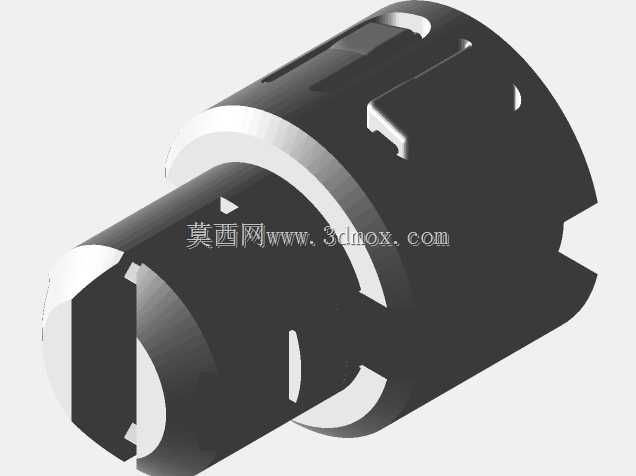

　　本次设计的混合风门销，针对大众MK4平台车型的空调箱内部安装空间做了完全适配的结构匹配，设计过程中首先还原了空调箱内部风门摆臂的连接孔位尺寸、销体的轴向限位行程，以及销体与风门摆臂、空调箱壳体支撑位的配合公差，确保安装后销体不会出现轴向窜动，同时能承载风门摆转过程中的径向扭矩，不会因为反复摆转出现应力断裂。从功能特性来看，该销体作为风门的旋转支撑轴，一端与空调箱壳体的定位孔配合形成固定旋转支点，另一端与混合风门的摆臂连接孔过盈配合，跟随风门执行器的驱动完成角度偏转，实现冷暖风通路的开度调节，整个工作过程中销体需要承受持续的交变载荷，尤其是在风门快速切换、温度调节频繁的使用场景下，销体与配合孔的接触位置容易出现磨损失圆，因此设计时对销体的受力段做了局部加强，调整了轴肩位置的圆角过渡，避免应力集中导致的断裂问题。

　　从安装边界来看，该销体的整体轴向长度完全匹配MK4车型空调箱内部的支撑跨距，销体两端的配合直径分别对应壳体定位孔与风门摆臂孔的尺寸公差，安装时无需对原有空调箱结构做任何打磨、扩孔修改，直接替换损坏的原有销体即可完成装配，不需要拆解整个空调箱总成，能够大幅降低维修过程中的拆装工作量。设计过程中参考了原有损坏销体的失效形式，针对原部件容易断裂的轴肩位置做了结构优化，适当增加了受力段的轴径，同时优化了表面粗糙度要求，减少配合面的摩擦磨损，延长部件的使用寿命。

　　在实际维修场景中，这类小尺寸结构件往往因为没有单独的原厂替换件，需要更换整个空调箱总成，维修成本极高，而精准匹配的替换销体可以在不更换大总成的前提下完成故障修复，大幅降低车辆的维修成本。设计时充分考虑了售后维修的装配便利性，销体的导入端做了小角度倒角处理，安装时可以顺利对准配合孔，不需要使用专用工装即可完成压装，同时轴肩位置的限位结构可以保证安装到位后销体的轴向位置准确，不会出现安装过深或者过浅导致的风门卡滞、密封不严问题。从结构受力角度分析，该销体在工作过程中主要承受径向的摆转扭矩，以及风门自身重力带来的弯曲载荷，因此在结构设计时对销体的受力截面做了校核，确保在最大摆转扭矩下销体的变形量在允许范围内，不会因为变形导致风门转动卡滞，影响空调温度调节的精度。同时销体的材质选择参考了汽车内饰件的使用环境要求，能够适应空调箱内部-40℃到80℃的工作温度范围，不会因为长期处于高低温交变环境出现材质脆化、尺寸变形的问题，保证长期使用的结构稳定性。
