Haltech UC-10赛车仪表数显装置结构建模

　　在汽车性能改装、赛事竞技车辆的搭建环节，车载数据显示单元是车手与车辆动力系统交互的核心窗口，Haltech UC-10这类集成式数显仪表，主要承担发动机运行参数实时反馈、车辆状态预警、关键数据可视化的核心作用，区别于民用车辆的原厂组合仪表，这类改装专用仪表需要适配大马力改装引擎的参数监测需求，覆盖转速、车速、水温、油压、油温、排气温度等多维度数据的同步显示，帮助车手在激烈驾驶过程中快速掌握车辆运行边界，避免动力系统超出安全工作区间出现故障。从建模还原的实际需求出发，这款仪表的外形采用了棱角分明的硬质壳体设计，整体为横置矩形布局，屏幕区域占据正面绝大多数面积，边框做了斜切收边处理，既能够适配赛车驾驶舱内紧凑的安装空间，

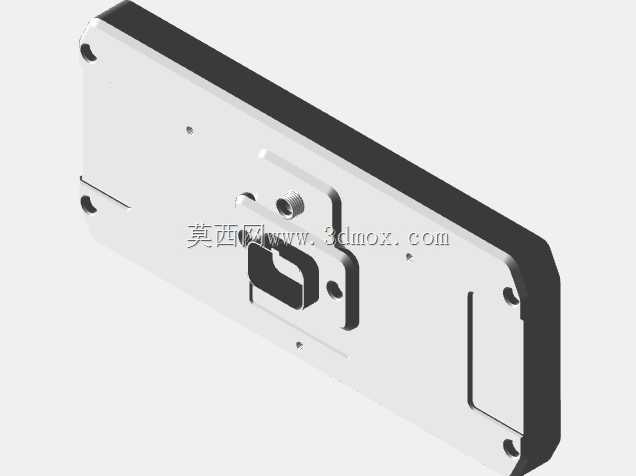

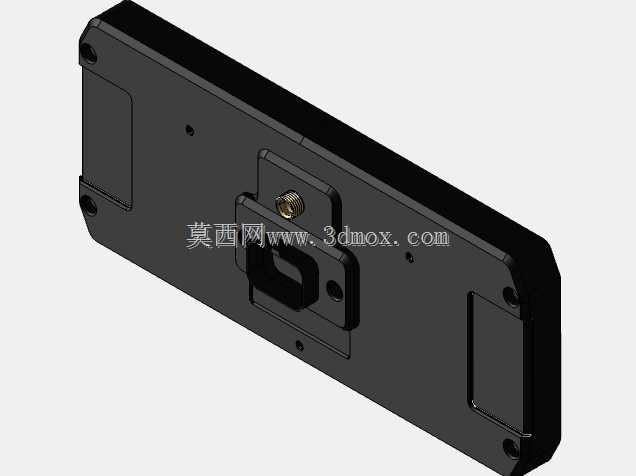

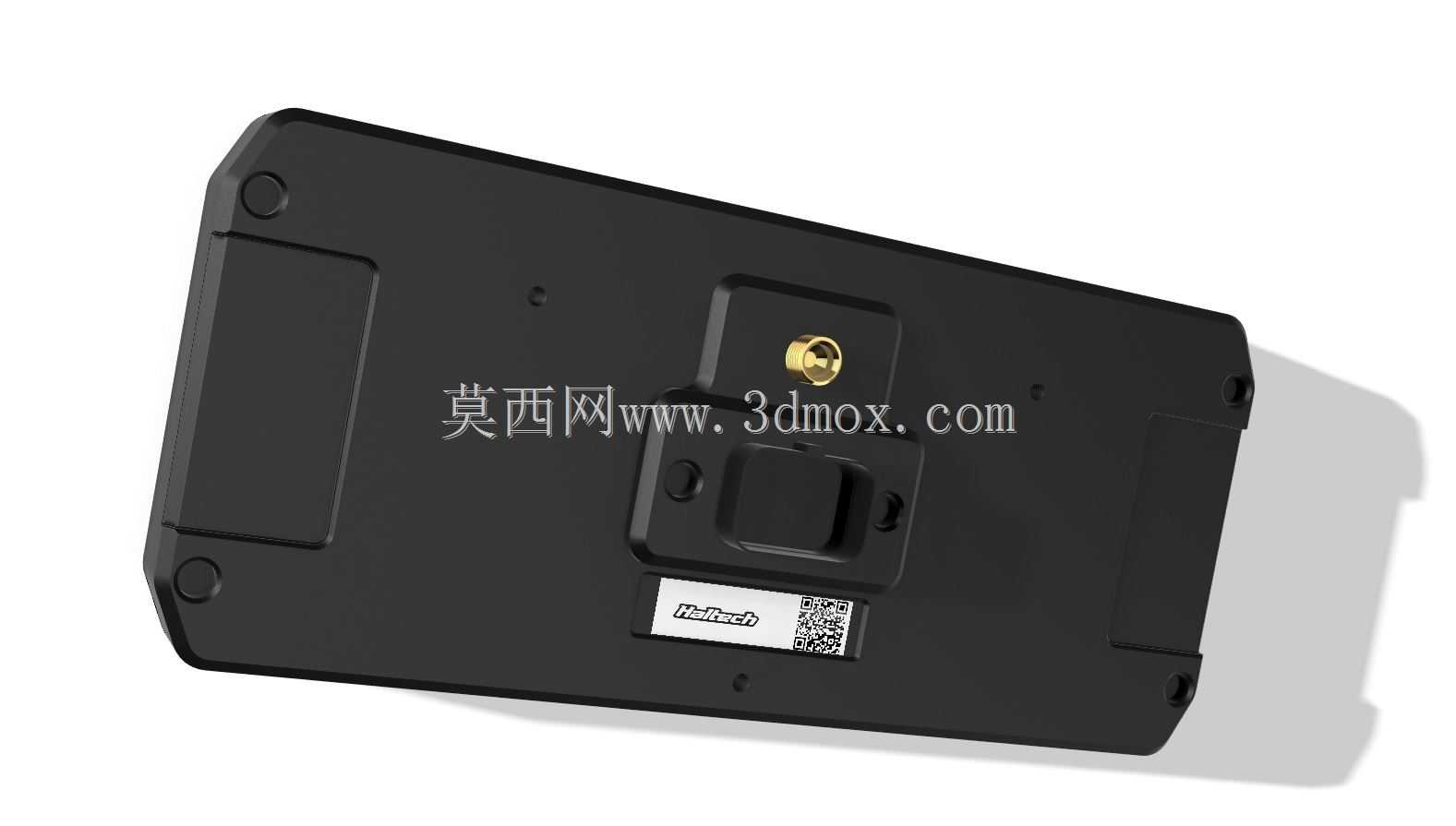

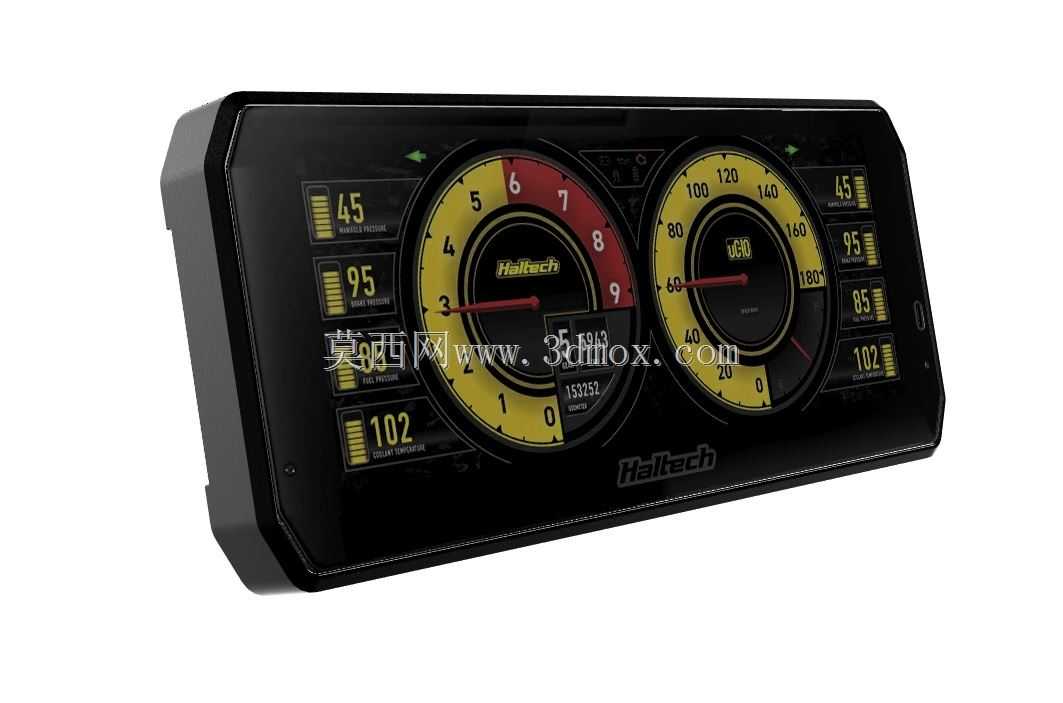

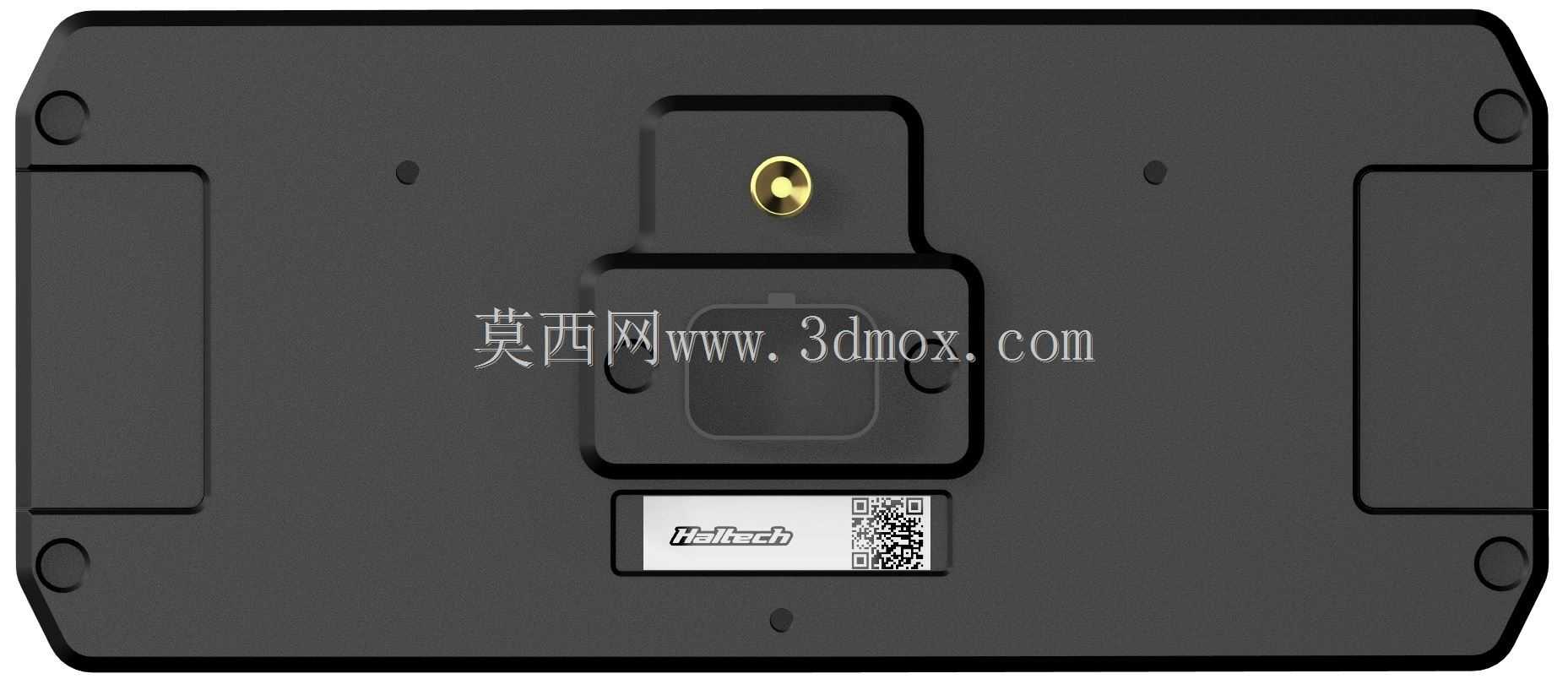

　　也能减少强光环境下的屏幕反光，提升不同光照条件下的读数清晰度。建模过程中优先保证安装定位尺寸的准确性，仪表背部的安装固定点位、接插件的排布位置完全参照实车安装的匹配关系做还原，确保模型导入整车装配环境后，可以直接匹配仪表台预留的安装开孔，不会出现装配干涉问题。考虑到公开可参考的外观资料存在视角局限，仪表背部接插件区域的壳体厚度、加强筋排布，是结合同类型车载电子设备的常规结构逻辑做的合理化还原，既保证壳体自身的结构强度，满足赛车行驶过程中高频振动环境下的耐用性要求，也预留了接插件插拔所需的操作空间，不会出现线束装配空间不足的问题。从功能布局来看，正面屏幕区域采用双主表盘加侧边辅助参数条的UI布局，左侧主表盘对应发动机转速，

　　红区起始位置做了醒目的颜色区分，高转速区间用红色标识提示车手及时换挡，右侧主表盘对应车辆行驶速度，侧边竖向排布的辅助显示条可以自定义显示水温、油压、燃油余量等不同参数，每个参数条旁搭配对应的数值标识，读数逻辑清晰，符合赛事驾驶过程中快速扫读的视觉习惯。壳体的边角做了小圆弧过渡处理，避免安装过程中尖锐边角划伤仪表台包覆材料或者线束，屏幕表面的覆盖层做了轻微的内凹设计，减少外部光线的镜面反射，即使在正午强光直射的赛道环境下，也能保证表盘读数的可识别度。在安装边界的尺寸控制上，模型严格控制了仪表整体的进深尺寸，适配多数改装赛车仪表台的内部安装空间，不会因为壳体进深过大，与仪表台内部的线束、加强梁或者空调风道产生干涉，壳体两侧的固定耳位位置与通用型仪表安装支架的孔位匹配，支持不同角度的安装调节，满足不同车型驾驶舱的视角调整需求，让车手可以根据自己的驾驶坐姿调整仪表倾斜角度，获得最佳的观察视野。从结构设计的合理性角度，这类车载仪表的壳体需要满足IP65级左右的防尘防水要求，建模时也还原了壳体拼接处的止口结构，为后续装配密封胶条预留了安装槽位，保证车辆在雨天行驶或者清洗驾驶舱时，水汽不会进入壳体内部损坏电路元件。接插件区域的接口排布做了防呆设计还原，不同功能的线束接口采用不同的外形尺寸，避免装配过程中出现插错接口的问题，接口周围的壳体做了凸起的挡边结构，减少线束接插件处受到外力拉扯时的应力集中，提升线束连接的可靠性，

　　避免激烈驾驶过程中线束松脱导致数据显示中断。对于从事赛车改装、汽车电子配件开发的结构工程师来说，这个还原度较高的三维模型，可以直接用于改装仪表台的装配干涉校验、定制仪表支架的结构设计、驾驶舱人机工程视野校核等工作场景，不需要再从零开始测绘仪表外形，能够大幅缩短前期设计阶段的建模周期，提升改装方案的设计效率。建模过程中对壳体壁厚做了均匀化处理，整体壁厚控制在2.5mm左右，既满足注塑成型的工艺要求，也能控制产品自身重量，减少赛车的非簧载以外的额外负重，符合赛车改装轻量化的设计原则。屏幕与壳体的装配位置预留了0.8mm的粘接槽，用于固定屏幕密封胶条，保证屏幕装配后的平整度，不会出现局部凸起或者凹陷影响外观效果。
