带沉降物协会标识的RFID芯片吊坠

　　这款挂件的核心设计初衷，是为需要随身携带RFID识别芯片、同时需要展示所属协会身份的场景提供一体化载体，常见于行业协会内部活动通行、特定作业区域的身份核验场景，替代传统分离式的门禁卡与身份徽章，避免多件随身物品遗漏、丢失的问题。从结构设计来看，整体采用椭圆薄饼式构型，顶部设置一体化挂孔，挂孔边缘做了R0.8的圆角过渡，避免穿挂挂绳、钥匙环时出现应力集中导致的挂耳断裂，整体外轮廓最大长度控制在42mm，最大宽度30mm，整体厚度3.2mm，属于口袋级随身尺寸，不会在衣物口袋内产生明显硌触感，也不会和钥匙、门禁卡等随身物品产生过度剐蹭。挂件分为正反两个功能面，背面为平整封闭面，内部预留12mm8mm1.2mm的芯片安装腔，

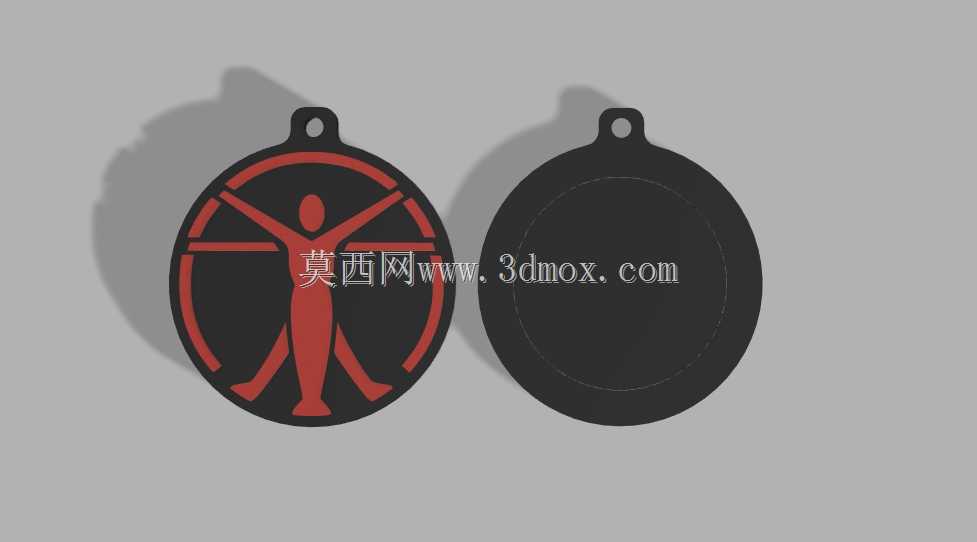

　　可容纳标准尺寸的RFID无源芯片，腔体边缘做0.3mm的定位止口，安装芯片后可通过超声波焊接或者光敏树脂粘接实现封合，完全隔绝日常使用中的汗水、灰尘侵入，满足日常随身佩戴的防护需求，不需要额外做密封胶填充即可达到IP54级别的日常防护水平。正面为标识展示面，采用下沉式图案设计，标识图案的下沉深度为1.2mm，和背面的芯片腔体之间保留1.0mm的实体壁厚，既保证了图案区域的结构强度，不会因为按压出现凹陷变形，也为双色打印提供了清晰的层厚分界。设计时特意将图案的线条宽度统一设置为1.8mm，避免FDM打印过程中出现线条过窄导致的填充不实、断丝问题，图案的人形轮廓与外圈环形线条全部做等宽处理，打印时不需要频繁调整挤出量，

　　即可保证标识图案的边缘清晰度。考虑到FDM3D打印的成型特性，整个挂件的摆放打印方向为竖直挂孔朝上，层厚设置为0.2mm时，外表面的层纹方向和挂件的长度方向一致，后期只需要简单打磨即可获得光滑的外表面，不需要额外做支撑结构，挂孔的内孔在竖直摆放时可实现自支撑打印，去除支撑的工作量几乎为零。双色打印的暂停位置设置在图案层的起始高度，也就是距离打印平台1.2mm的位置，此时刚好完成背面实体与图案基底的打印，切换红色耗材后即可完成标识图案的打印，再切换回黑色耗材完成最上层0.8mm的封边，整个打印过程不需要人工干预除了耗材切换，单批次打印可在120mm*120mm的打印平台上排布16件，适合小批量的定制制作。安装边界方面，

　　顶部挂孔的内径为3mm，可兼容直径2.5mm以内的挂绳、金属钥匙环，挂孔中心距离挂件顶端的距离为2.5mm，保证穿挂后挂件可以自然下垂，不会出现歪斜的情况。挂件的正反两面都做了0.5mm的边缘倒角，去除打印过程中产生的锐边，日常佩戴接触皮肤时不会产生刮蹭感。在实际使用场景中，这类挂件可替代传统的工作证挂坠，内置的RFID芯片可写入活动通行权限、人员身份信息，正面的协会标识可快速完成身份视觉识别，不需要额外搭配身份徽章，尤其适合户外作业、现场活动等需要快速核验身份的场景，避免传统工作证容易弯折、沾水损坏的问题。结构上没有活动零部件，整体为一体化打印加芯片封装的结构，抗跌落性能优异，从1.5m高度自由跌落到水泥地面不会出现开裂、芯片移位的问题，日常使用的耐用性远高于纸质封装的门禁卡。设计时特意规避了细小的凸起结构，所有图案元素都内嵌于挂件本体表面，不会因为日常摩擦出现图案磨损脱落的问题，长期使用后标识依然可以保持清晰可辨。
