便携折叠式自动翻页辅助装置结构设计

　　日常场景中，不少人都遇到过双手被占用无法翻页的窘境：练琴时双手需持续按弦持琴，烹饪时手上沾有油污水渍不便触碰书页，肢体受伤行动受限时期无法自主完成翻页动作，这款自动翻页装置正是针对这类实际痛点开发的实用辅助设备。从结构设计逻辑来看，整机采用折叠式架构，收拢后整体尺寸控制在40x30x5厘米区间，折叠状态下可轻松放入背包、工具收纳箱甚至大号文件袋中，便携属性突出，完全适配居家、工作室、小型演出场地等多场景的移动使用需求，不需要固定安装在特定桌面，展开后放置在平整台面即可投入使用，对使用环境的适配门槛极低。

　　驱动层面的设计兼顾了功能实现与结构简化，整机仅搭载两台360度旋转电机搭配步进控制杆作为执行端，没有冗余的传动结构，既控制了整机重量，也降低了后期故障排查与维护的难度。控制逻辑上支持正向、反向双向翻页动作，触发端采用外置按钮设计，用户可通过手肘、手腕甚至辅助工具按压触发，不需要手部精细操作即可完成指令输入，按钮触发后翻页动作全程自动完成，翻页杆的运动轨迹经过反复调校，可适配常规厚度的书籍、乐谱册、打印装订资料，不会出现刮损书页、翻页不到位或者一次翻多页的常见问题。

　　加工制造的适配性也是这款设计的核心考量点，整套结构的加工不需要复杂的工业级加工设备，木质结构件可通过普通CNC路由器完成切割加工，塑料结构件可通过桌面级FDM 3D打印机直接打印成型，配套的紧固件、控制板、电机均为通用标准件，不需要定制特殊规格的零配件，个人制作者、小型创客空间都可完成整机的组装调试。控制部分采用Arduino开源控制板作为核心，接线逻辑简单，控制程序可根据实际使用的书籍厚度、翻页速度需求做参数调整，不需要复杂的编程基础即可完成参数适配。

　　从结构细节来看，整机展开后底部设置有防滑支撑脚垫，放置在光滑桌面、乐谱架台面上不会出现滑移，翻页执行杆的末端做了圆角钝化处理，接触书页的部位可粘贴柔性绒面材料，进一步降低对纸张的磨损。折叠结构采用转轴式连接，折叠后所有传动杆、执行件都可收纳进主体框架内部，搬运过程中不会出现突出部件剐蹭物品或者受力变形的问题。供电部分可适配常规直流电源输入，也可搭配移动电源供电，户外无市电插座的场景下也能正常使用，完全覆盖练琴、户外阅读、卧床休养等不同场景的使用需求。

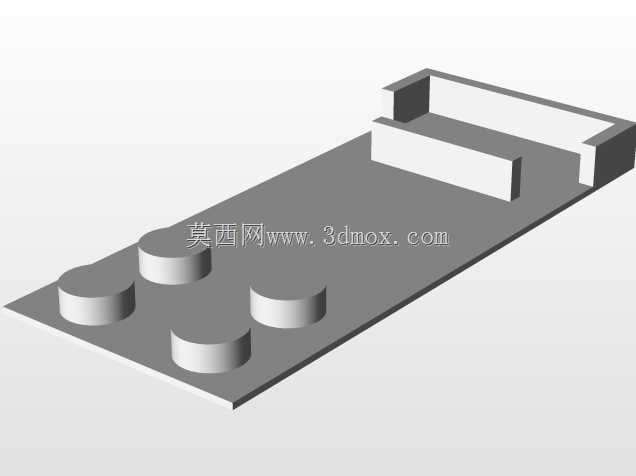

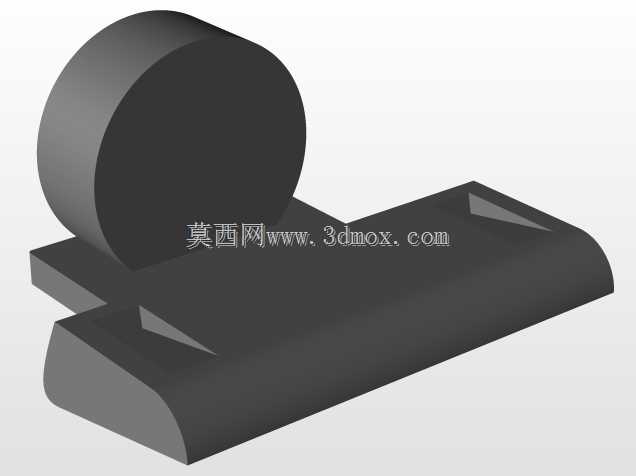

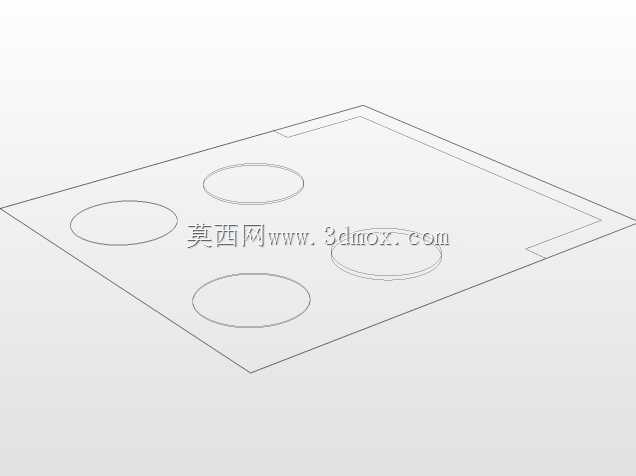

　　不同于市面上常见的固定安装式翻页设备，这款设计没有针对特定使用场景做结构限制，既可以放在钢琴谱架上作为乐谱自动翻页器使用，也可以放在厨房台面上作为菜谱翻页辅助工具，还可放置在床头、书桌作为卧床人士、手部行动障碍人群的阅读辅助设备，结构件的模块化设计也支持用户根据自身使用需求调整翻页杆长度、电机转动角度，适配不同开本尺寸的书籍资料。整套三维模型完整还原了所有结构件的装配关系、走线位置、控制板安装位，建模过程中对所有活动部件做了运动干涉校验，确保实际加工装配后翻页动作顺畅无卡滞，折叠收纳过程无结构冲突，可直接用于加工制作或者二次结构优化。
