管道虹吸用TPU密封垫圈结构设计

　　在民用给排水、小型流体输送管路的虹吸结构改造与装配场景中，这类适配硬质PVC管路接口的密封垫圈，是解决虹吸段接口渗漏、保障负压工况密封可靠性的核心小尺寸配件。日常做家装水路改造、小型水族循环系统搭建、实验室小型流体回路装配时，经常会遇到标准PVC外螺纹接口与虹吸弯管段配合时，常规平垫圈在负压抽吸下出现内缩、密封面贴合不全的问题，这款垫圈的结构设计就是针对这类痛点做的定向优化。

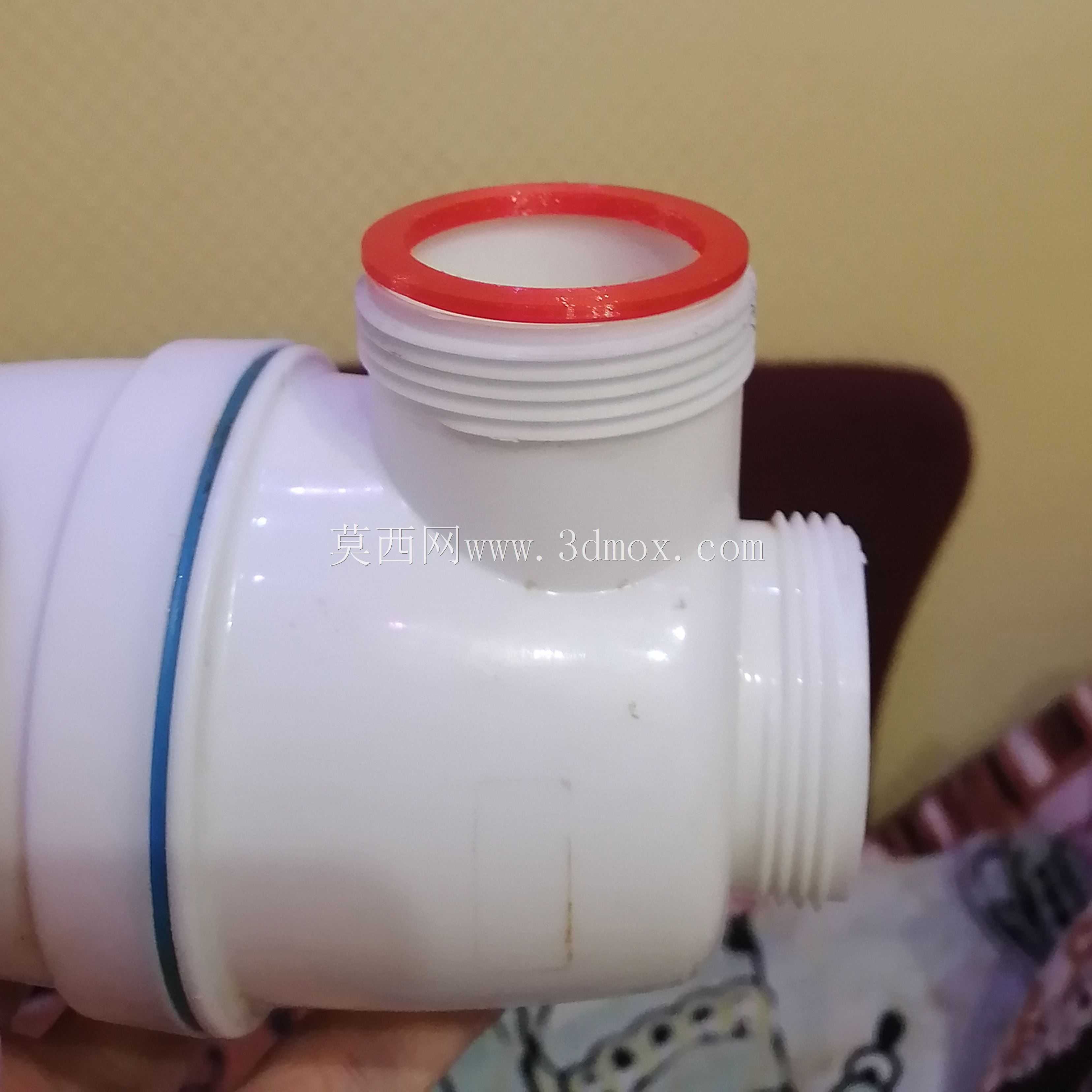

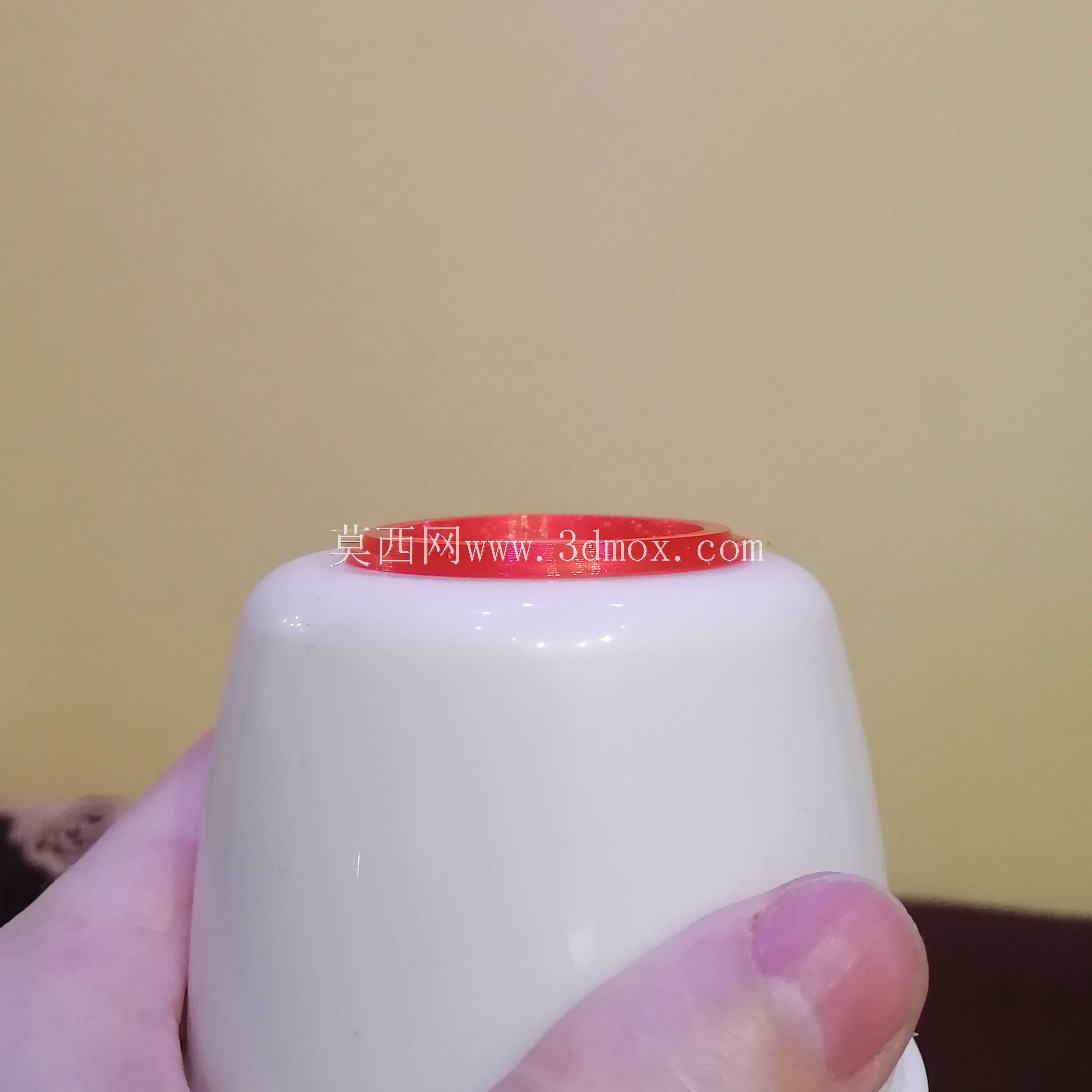

　　从实际装配边界来看，这款垫圈适配的是公称外径45-46mm的外螺纹管路接口，内圈通径做到36mm，刚好匹配对应规格PVC给水管的内流通径，不会因为垫圈内圈突出造成通流截面缩径，避免虹吸形成过程中因局部流道变窄产生气阻，影响虹吸触发效率。很多新手做管路建模时容易忽略密封件的通径匹配，要么把垫圈内孔做小导致流道堵截，要么做太大导致密封面压合宽度不足，这款垫圈的内孔尺寸是完全顺着管路内壁的弧度做的齐平设计，装配后内圈和管路内壁完全顺滑过渡，没有台阶差，流体经过时不会产生局部涡流，也不容易在垫圈位置滞留杂质，长期使用也不会因为杂质卡滞造成密封失效。

　　材质选用TPU而非常规的橡胶或者硅胶，是考虑到虹吸管路的实际工况：一方面虹吸段会反复经历正压通水、负压抽吸的压力交变，普通橡胶在反复形变下容易出现永久压缩变形，用个两三年就会失去密封弹力，TPU的回弹性能更好，压缩永久变形率远低于普通丁腈橡胶，在长期压紧状态下也能保持足够的密封比压；另一方面TPU的表面摩擦系数适中，装配时拧动螺纹接头不会像硅胶垫圈那样出现粘滞扭转变形，也不会像硬PVC垫圈那样因为表面太光滑，在压力波动时出现移位。实际建模时要注意，垫圈的截面不是规则的矩形，接触螺纹端的一侧做了微小的倒角，刚好能嵌入外螺纹端部的退刀槽位置，避免螺纹牙尖切伤垫圈表面，而接触管道承口端面的一侧做了极浅的环形密封筋，压紧时密封筋会产生微小的弹性形变，填满承口端面的微观不平度，不需要太大的拧紧力矩就能实现可靠密封，新手装配时也不会因为拧得过紧导致垫圈被挤入螺纹间隙，或者拧得太松出现渗漏。

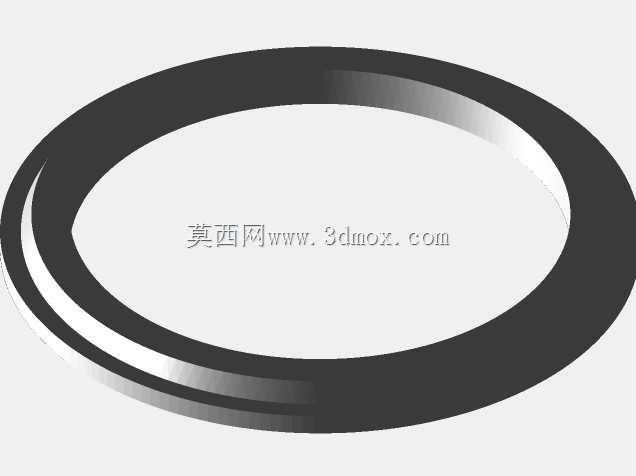

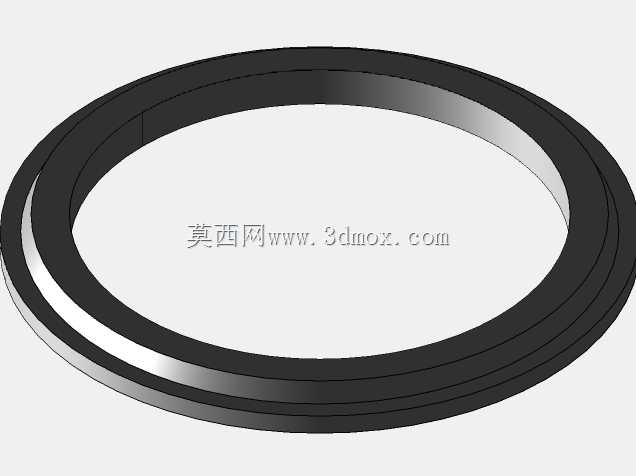

　　从结构设计思路上，这款垫圈没有采用常规的全包覆式结构，而是做了刚好覆盖螺纹端部密封面的宽度，整体厚度控制在3mm左右，既不会因为太厚导致螺纹拧入深度不足造成接头脱开，也不会因为太薄导致压缩量不够密封失效。做三维建模时，要重点还原密封筋的微小凸起结构，这个凸起的高度只有0.2mm，很多人建模时会忽略这个细节，做出来的平垫圈实际装配时密封性能会差很多；另外内圈的边缘要做0.1mm的圆角过渡，避免通水时水流长期冲刷锐角边造成垫圈材料剥离，产生碎屑堵塞下游管路。在虹吸管路的实际运行中，当虹吸形成时管路内会产生0.02-0.05MPa的负压，这时候如果垫圈的内圈没有做加固，很容易被负压吸得向内翻折，直接造成密封失效漏水，这款垫圈的内圈位置做了轻微的加厚处理，整体刚度刚好能抵抗负压产生的向内拉力，同时又能保持足够的弹性实现端面密封，平衡了刚度和弹性的矛盾。

　　实际选型适配时，要注意这款垫圈是专门针对硬聚氯乙烯管路的螺纹连接场景设计的，不适合用在高温流体管路，TPU材料长期工作温度不能超过60摄氏度，也不适合输送有机溶剂类介质，不然会造成材料溶胀失效。在做管路系统三维装配时，要给垫圈预留0.3-0.5mm的轴向压缩量，模拟实际拧紧后的压缩状态，不要直接按自由状态装配，不然做干涉检查时会出现误判，以为垫圈和接头存在干涉。很多做家装水路三维方案的设计师，经常会在物料清单里漏掉这类专用密封垫圈，只标注通用平垫圈，最后现场装配时才发现虹吸段容易漏水，反复返工，这类针对特定工况设计的专用密封件，虽然尺寸小，但是对整个管路系统的运行可靠性影响很大，建模时把这类细节做准确，才能让三维模型真正具备实际指导装配的价值，而不是只做外观示意。
