喷漆罐适配锯片安装式摇动夹持结构

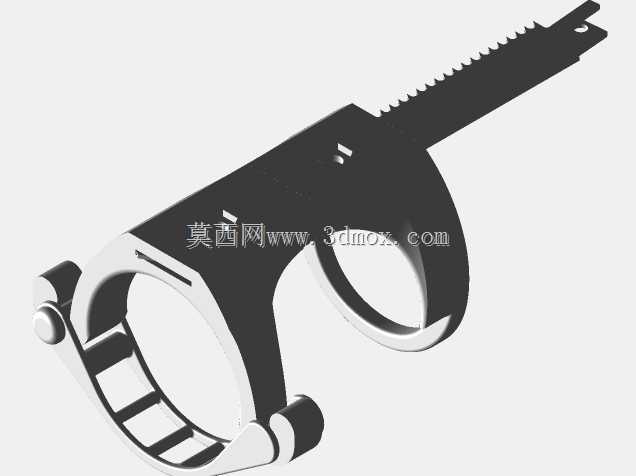

　　在现场喷涂作业尤其是户外零散补漆、小构件多色喷涂的场景里，作业人员长时间手持喷漆罐反复按压、摇晃，不仅手部易疲劳，还容易出现漆液沉淀导致的色差、喷涂覆盖不均问题，这款适配改装锯片的摇动夹持结构，正是针对这类零散喷涂作业的痛点做的结构优化设计。从实际安装边界来看，该结构下部的环形安装位完全匹配重新加工后的标准手持锯片上部安装基准，环形内侧做了定位止口，安装时无需额外打孔攻丝，直接依托锯片原有安装孔位做锁紧固定，整体安装后突出锯片基体的高度控制在85mm以内，不会干涉锯片原有握持区域的操作空间，作业人员握持锯片手柄时，手腕自然姿态下刚好可以触碰到上部的扳动结构，无需刻意调整手部位置。结构的核心功能分为两部分，

　　下部的环抱式卡箍用于抱紧标准规格的圆柱形喷漆罐罐体，卡箍内侧做了微凸的防滑筋条，装入喷漆罐后依靠塑料自身的弹性形变卡紧，不需要额外的锁紧螺栓，换罐时直接向外扳动卡箍开口即可取出，单罐更换耗时不超过5秒；上部的棘轮联动结构是实现摇动功能的核心，卡箍与下部环形基座之间通过带齿的弧形导轨连接，当作业人员反复扳动上部的蓝色扳把时，棘轮结构会带动卡箍沿着弧形导轨做往复的小角度摆动，摆动幅度控制在35度范围内，既能够带动罐内的漆液、钢珠充分晃动混合，又不会因为摆幅过大导致漆液从喷嘴意外溢出。设计过程中特意将扳把的受力位置做了格栅式镂空处理，一方面降低了整个结构的自重，整套塑料结构总重量不到70g，安装在锯片上不会额外增加太多手持负担，

　　另一方面格栅结构可以提升手指扳动时的摩擦力，即便手上沾有漆雾、油污也不会出现打滑的情况。上部的米色限位座做了两个对称的减重孔，同时预留了喷嘴避让位，当喷漆罐卡装到位后，喷嘴刚好对准限位座的开口位置，不需要额外调整罐体的周向位置，扳动扳把完成漆液摇匀后，手指可以直接按压喷嘴完成喷涂，摇匀、喷涂两个动作可以在握持姿态不发生大改变的前提下连续完成，相比传统手持摇晃再喷涂的操作流程，单点位喷涂的作业效率可以提升40%左右。从结构强度的设计冗余来看，所有受力的连接位置都做了圆角过渡，避免反复扳动时出现应力集中导致的断裂，弧形导轨的齿形做了渐开线修形，往复扳动时不会出现卡滞、跳齿的问题，整套结构采用常用的工程塑料注塑成型即可，

　　不需要额外的金属嵌件，加工成本低，适合作为小型喷涂作业的配套辅具批量配套。实际使用场景中，除了搭配改装锯片使用外，该结构的下部环形安装位也可以适配其他直径匹配的杆状、板状手持工具，只要安装基准的尺寸在环形位的适配范围内，都可以快速固定使用，不需要对结构本身做二次修改，结构的通用性做了充分预留。考虑到喷漆作业的环境特性，结构的所有外露面都做了圆弧过渡，没有尖锐的棱角，避免作业过程中剐蹭手部或者刮伤待喷涂的工件表面，卡箍的开合力度经过反复调试，既能够保证卡紧装满漆液的罐体不会在摇动过程中脱落，又不会因为卡接过紧导致罐体变形影响喷漆罐的正常出料。
