适配25与38mm间距钉板的参数化放置支架

　　在车间工位、家用工具墙这类钉板收纳场景里，很多使用者都会遇到不同批次钉板孔位间距不统一的问题，尤其是垂直方向25mm孔距、水平方向38mm孔距的两类常规钉板，往往无法通用同一款挂装支架，导致工具收纳时需要反复匹配挂点，甚至出现支架装不上、挂载后晃动的情况。这款参数化支架就是针对这一实际痛点设计的，它不需要额外的挂扣、螺丝等紧固件，直接依托自身的卡槽结构就能卡在对应孔距的钉板上，支架本身的承载面可以放置小型工具、量具、零散耗材等物品，充分利用钉板的垂直收纳空间，避免桌面堆物杂乱的问题。

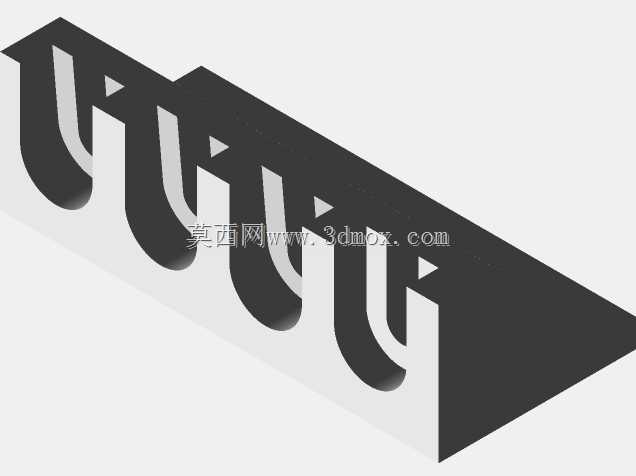

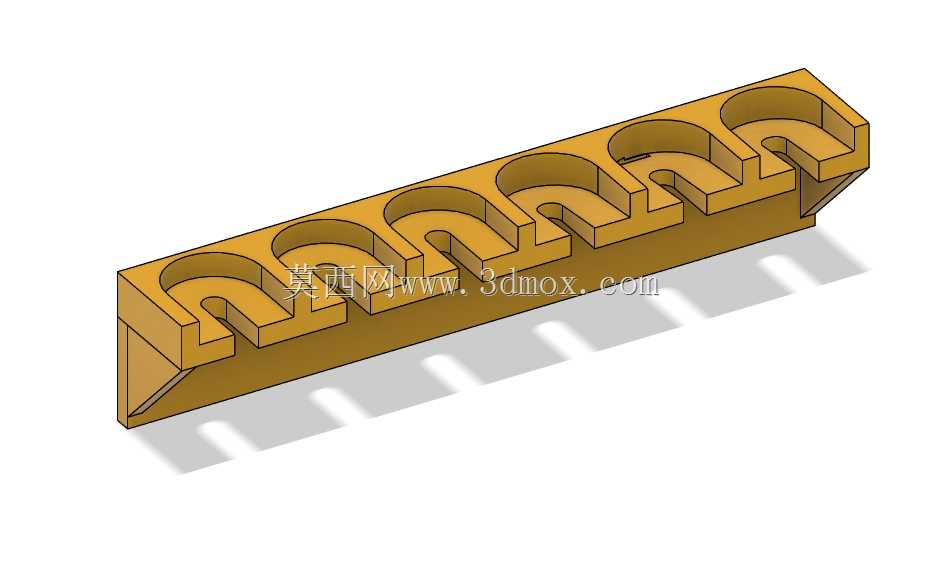

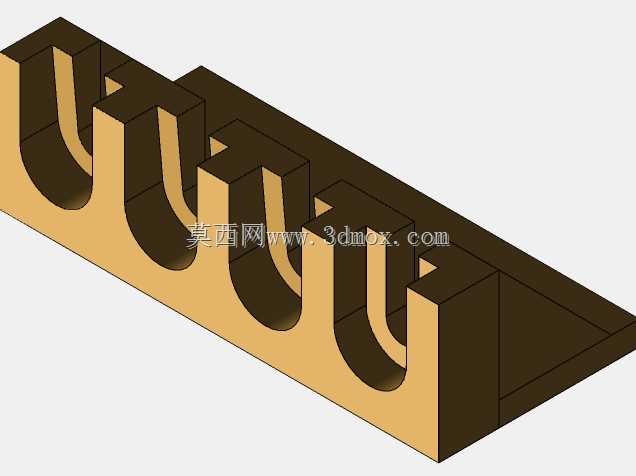

　　从结构设计逻辑来看，这款支架没有采用传统L型支架的直角加强筋结构，而是在挂载侧做了连续的U型卡槽，每个卡槽的内槽尺寸严格匹配对应钉板的挂点凸起尺寸，垂直方向的卡槽间距控制在25mm，水平方向的卡槽排布适配38mm的孔距，安装时只需要将卡槽对准钉板的挂点向下卡入，就能依靠卡槽与挂点的过盈配合实现固定，不需要额外的锁止结构，拆装都十分方便，调整位置时只需要向上抬起支架就能取下，不会在钉板上留下残留的固定件。支架的承载面做了连续的内凹圆弧槽，这些槽道并不是装饰结构，而是用来限制放置在上面的圆柱形工具、细长杆件的滚动，比如内六角扳手组、钻头、丝锥这类长条形工具，放在槽道里不会因为支架轻微晃动就滚落，每个槽道的圆弧半径做了通用化设计，能够适配直径在3mm到12mm之间的常用细长工具，同时承载面的边缘做了1.5mm的翻边，防止小型零散零件从侧边滑落。

　　从尺寸边界来看，这款支架的整体长度可以根据实际使用的钉板宽度做参数化调整，基础款的长度覆盖6个连续挂点，安装后突出钉板表面的距离控制在60mm，不会因为突出过多导致磕碰过往人员，也不会因为突出距离太小导致放置物品时容易掉落。支架的壁厚做了等强度设计，卡槽位置的壁厚为3mm，承载面的壁厚为2.5mm，侧边的加强斜筋从承载面底部一直延伸到最下方的卡槽位置，将承载面的载荷均匀分散到每个挂点上，按照常用的PLA耗材3D打印的强度计算，单个支架的均匀承载能力可以达到5kg，足够放置日常使用的小型工具组。在安装适配性上，这款支架不需要对现有钉板做任何改装，不管是金属冲孔钉板还是木质打孔钉板，只要孔位间距符合垂直25mm、水平38mm的标准，都可以直接卡装使用，甚至可以在同一面钉板上并排安装多个支架，拼接成更长的承载面，用来放置更长的水平尺、锉刀等工具。

　　实际使用过程中，这款支架除了可以安装在墙面钉板上，也可以倒置安装在工作台下方的钉板搁层上，用来悬挂收纳带挂孔的小型工具，实现一结构多用。设计时特意规避了容易积灰的直角死角，所有的转角位置都做了R2的圆角处理，日常清理时只需要用毛刷一扫就能清除槽道内的碎屑，不会因为边角缝隙残留金属切屑导致后续取放工具时刮手。卡槽的入口位置做了15度的导入斜角，安装时不需要精准对准孔位，只要大致对齐挂点区域向下按压，就能顺着斜角滑入卡槽完成固定，即使是戴劳保手套操作也能轻松完成拆装，不需要额外的辅助工具。和市面上常见的钉板支架相比，这款参数化支架没有采用分体式的挂扣设计，不存在挂扣脱落、丢失的问题，整体为一体化结构，不管是3D打印还是注塑加工都能一次成型，生产加工的难度很低，后期使用过程中也没有易损件，不需要频繁更换配件。
