旅居车车窗升降支撑固定结构设计

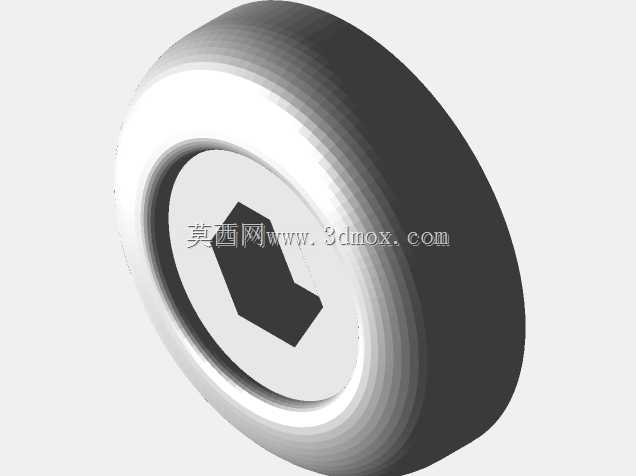

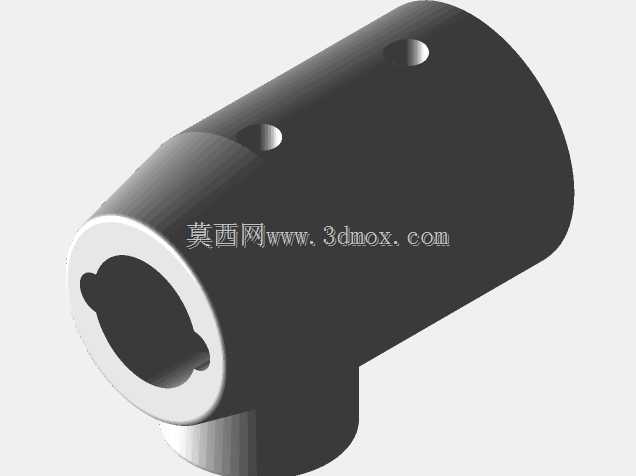

　　在旅居车、拖挂式房车这类移动居住空间的设计中，车窗支撑结构是容易被忽略但直接影响使用体验的核心部件，不同于普通乘用车的升降玻璃结构，大篷车类旅居车辆的外推式车窗需要兼顾开启后的支撑稳定性、行车过程中的锁止可靠性，以及长期户外使用的抗振耐候性能，这套支撑结构的设计完全围绕这类场景的实际需求展开。从结构组成来看，整套构件分为竖向主支撑柱、侧部锁止驱动盒、底部安装固定座、顶部车窗连接端四个核心部分，主支撑柱采用空心圆管截面设计，在保证整体抗弯强度的前提下尽可能降低构件自重，避免长期支撑状态下对车窗铰链造成额外的偏载，柱身中部设置的环形调节锁止环，可以根据车窗的开启角度调整支撑的有效长度，适配不同通风需求下的车窗开度，

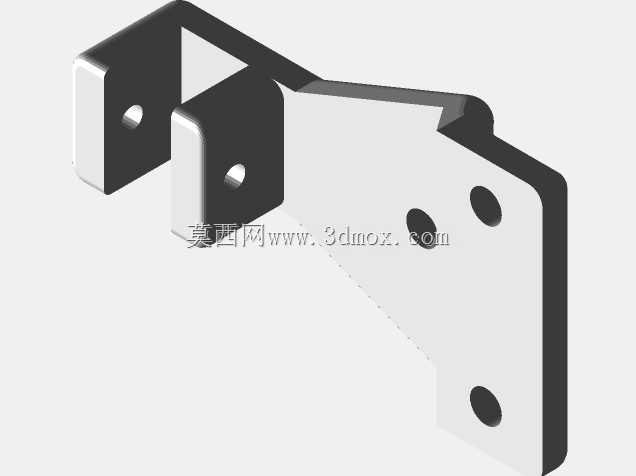

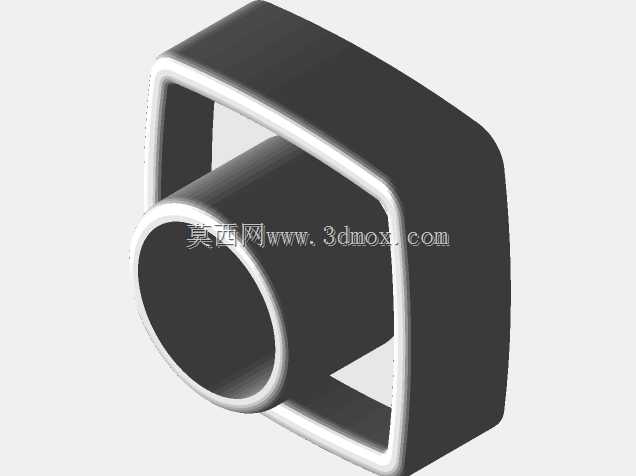

　　锁止环内部采用楔形卡紧结构，不需要额外的紧固件操作，转动环体即可完成解锁与锁止，操作力度经过调校，即使在低温环境下也能单手完成开度调整。侧部的方形驱动盒内部集成了锁止触发机构，和柱身内部的锁止连杆相连，当车窗完全闭合时，驱动盒内的弹性销会自动卡入窗框对应的锁止孔内，避免行车过程中因为路面颠簸导致车窗意外开启，驱动盒的出线位置预留了防水胶圈安装槽，后期装配时可以套入硅橡胶密封圈，阻挡雨水顺着柱身渗入车内。底部的安装座采用L型折弯结构，两个安装面分别设置了两个沉头固定孔，安装时可以通过螺栓固定在车窗下方的车身钣金加强筋上，固定孔设计为长圆孔形式，允许安装时有±3mm的位置调整量，抵消车身焊接过程中带来的安装位尺寸误差，

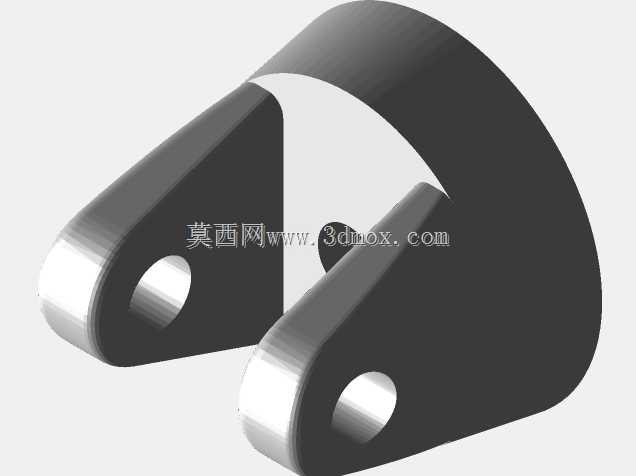

　　安装座和主支撑柱的连接位置设置了加强筋，避免长期承受车窗的倾覆力矩导致连接位置出现应力断裂。顶部的车窗连接端采用球铰式结构，可以适配不同弧度的车窗安装面，球铰的转动角度范围覆盖0-45度，满足车窗最大开启角度的转动需求，球铰表面做了耐磨处理，长期开合转动也不会出现松旷异响。设计过程中首先明确了安装边界：整套支撑结构安装完成后，主支撑柱距离车窗外表面的突出量不超过65mm，避免车辆行驶过程中突出构件刮碰到旁侧障碍物，竖向总长度根据常用旅居车车窗的安装高度设定为380mm，适配开启高度在300-400mm区间的外推式车窗，底部安装座的两个固定孔中心距为45mm，和多数旅居车车身预制的安装孔位匹配，不需要额外在车身上重新打孔。

　　实际使用场景中，这类支撑结构除了承担车窗开启后的承重作用，还需要在大风天气下提供足够的抗风载能力，设计时按照12级风载下的受力情况做了强度校核，主支撑柱的壁厚设定为2.5mm，采用铝合金挤压成型工艺，表面做阳极氧化处理，抵抗户外紫外线照射和雨水侵蚀，不会出现长期使用后锈蚀卡滞的问题。和普通的滑撑式车窗支撑相比，这种立柱式支撑的承重能力更强，可以支撑厚度更大的双层中空玻璃车窗，满足旅居车车窗的保温隔音需求，同时锁止机构的集成设计，不需要额外加装车窗锁具，简化了整体装配流程。在建模过程中，所有的配合面都预留了合理的公差间隙，运动部件之间的间隙设定为0.2mm，既保证转动、滑动过程顺畅，又不会因为间隙过大导致使用过程中出现晃动，所有的棱角位置都做了R2以上的圆角处理，避免安装和使用过程中划伤操作人员，也减少应力集中点，提升构件的疲劳寿命。针对不同车型的适配需求，主支撑柱的长度可以通过更换不同规格的圆管进行调整，底部安装座和顶部球铰结构都可以通用，形成系列化的构件体系，减少后续衍生型号的开发工作量。在安装验证环节，需要先将底部固定座预装在车身安装位，不拧紧固定螺栓，将顶部球铰和车窗连接固定后，反复开关车窗调整支撑柱的垂直度，确认整个运动过程没有卡滞之后，再将底部固定螺栓按照规定扭矩拧紧，最后在固定螺栓周围打密封胶，避免雨水从安装孔位置渗入车身内部。
