六位扁平保险丝接线座结构设计

　　配电回路里的过流保护件，最怕现场换熔丝时端子松脱、熔丝偏位，这款六联保险丝座就是冲着这类痛点做的。整机做成并排六个独立熔丝腔的长条模组，外壳用绝缘阻燃工程塑料一体成型，所有金属嵌件在注塑阶段预定位，避免后期装配出现端子歪斜、爬电距离不足的问题。

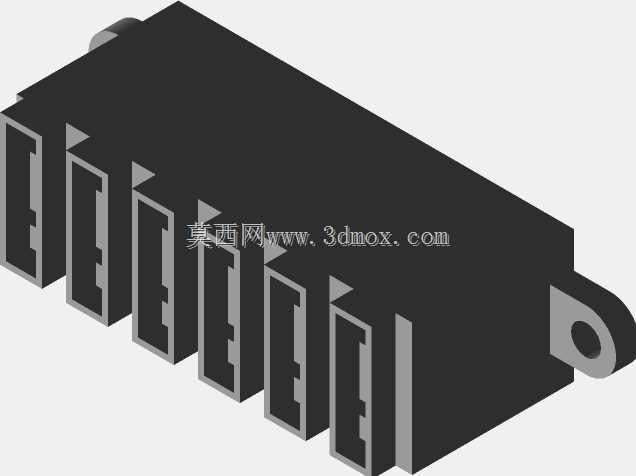

　　从安装边界看，模组一端伸出带圆孔的固定耳，孔位适配常规面板螺丝，既可以直接锁在电控箱安装梁上，也能卡进标准DIN导轨预留位；六个腔室沿长度方向等距排布，腔口朝向同一侧，接线和换熔丝时不用翻转模组，柜内布线时横向预留的操作空间很小，适合密集排布的交流稳压电源、小型工控配电盘这类柜内空间紧张的场景。

　　功能逻辑上，每个腔室对应一路独立保护回路：进线端接入卷边压接好的导线，出线端推入女性扁平卷边端子，端子到位后腔体内的弹性卡扣会自动锁止，把熔丝两端的导电夹和接线端子牢牢压合，不会因为设备振动出现端子退针、接触电阻变大发热的情况。六个回路互相隔离，相邻腔室之间有绝缘隔板隔开，哪怕某一路熔丝熔断瞬间产生电弧，也不会窜到相邻回路引发短路，满足低压配电的安全间距要求。

　　设计阶段先定的是熔丝适配规格，腔体内部的导电夹尺寸完全匹配常用扁平保险丝的外形，熔丝推入时靠两侧弹片夹紧，更换时直接从腔口拔出即可，不需要额外工具。外壳外壁做了细微的防滑纹理，手持插拔模组时不会打滑；固定耳的开孔做了沉台，螺丝锁入后头部不会凸出干涉旁边的布线。整体外形没有多余凸起，所有棱角都做了小圆弧过渡，既避免注塑时应力集中开裂，也防止装配时划伤线束绝缘层。

　　这类接线座在交流稳压器、小型电源分配单元、测试仪器配电板里用量很大，选型时只要确认单路额定电流匹配熔丝参数，模组长度适配柜内安装梁间距，就能直接替换传统的单颗保险丝支架，把六路分散的保护点位集成在一个模组里，大幅减少柜内零散零件数量，布线时所有进线可以统一走模组一侧的线槽，出线对应六路负载，走线整齐，后期排查故障时哪一路熔丝熔断，对应腔室一目了然，不用逐个回路拆检端子。建模时把内部弹片、绝缘隔板、固定耳的装配间隙都按实际公差预留，运动卡扣的锁止行程也做了模拟，确保装配后端子不会出现虚位。
