SolidWorks样条草图全定义手雷建模教程

项目分类:通用机械零部件 发布时间:2016-03-09 ID:74620
  • SolidWorks样条草图全定义手雷建模教程
  • SolidWorks样条草图全定义手雷建模教程
  • SolidWorks样条草图全定义手雷建模教程
  • SolidWorks样条草图全定义手雷建模教程
  • SolidWorks样条草图全定义手雷建模教程
  • SolidWorks样条草图全定义手雷建模教程

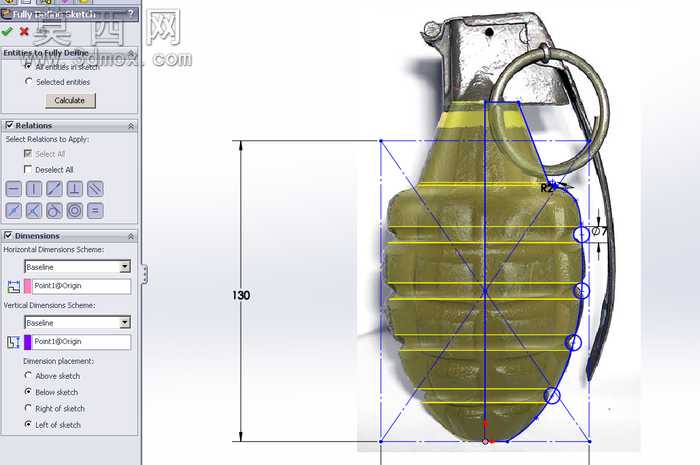

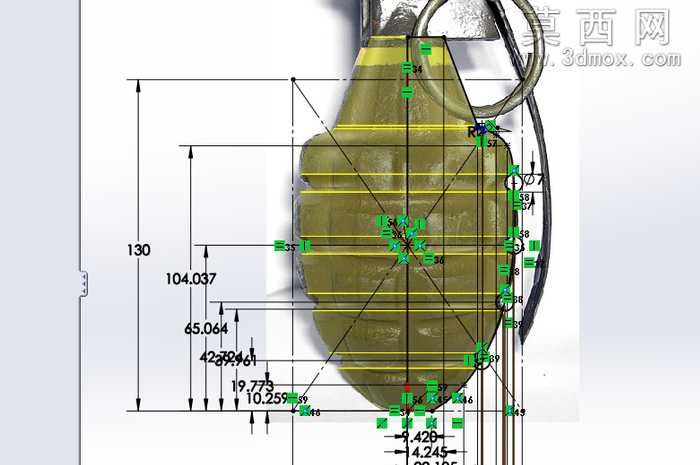

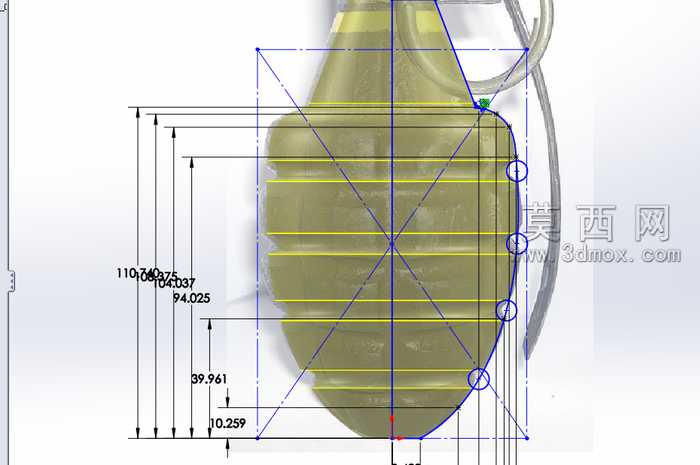

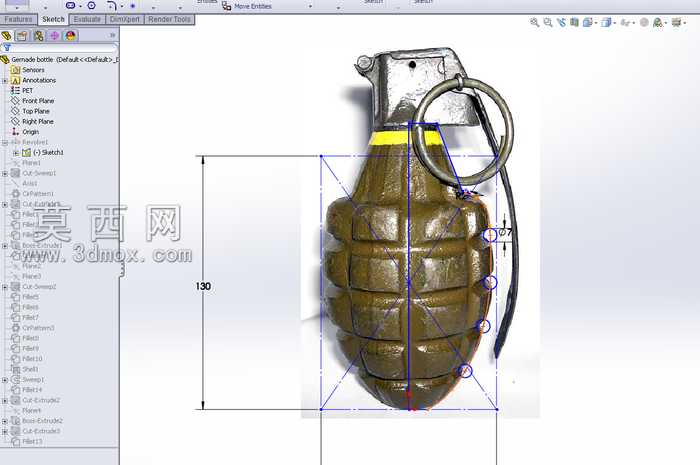

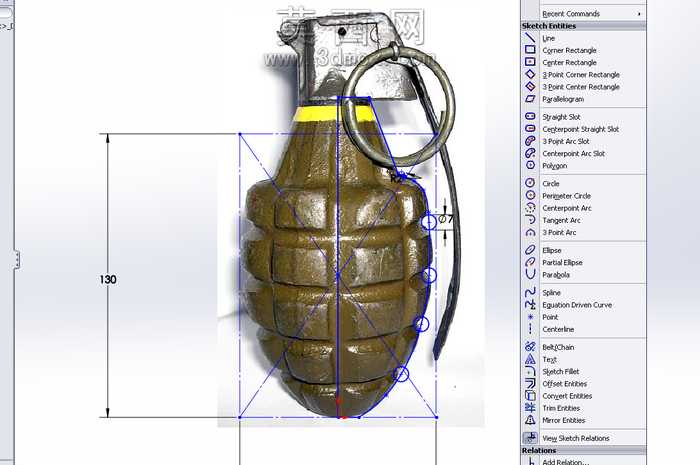

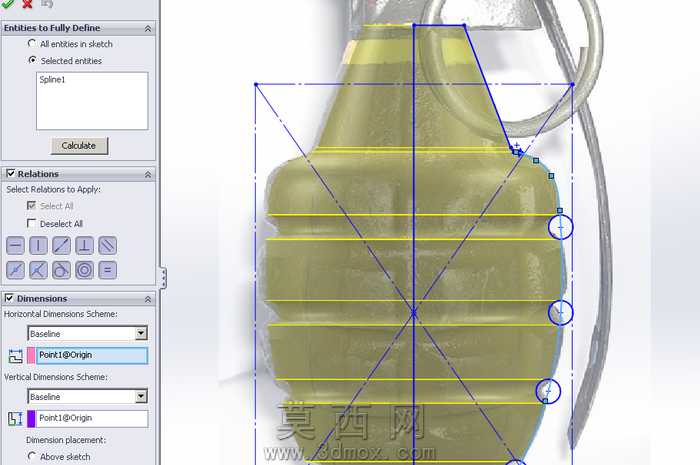

本建模内容围绕SolidWorks环境下的样条草图完全定义操作展开,以手雷外形为实操案例,演示复杂曲面类零件的草图约束全流程。建模前期先梳理手雷的外形特征:整体为上窄下宽的卵型结构,顶部带有引信座与保险拉环结构,弹体表面分布有规整的防滑凹槽,整体高度尺寸标注为130mm,弹体最大直径处位于中下部位置。进入草图绘制环节时,首先绘制整体轮廓的构造参考线,通过竖直中心线确定整体对称基准,再通过水平构造线划分弹体的分段位置,为后续样条线绘制提供定位参考。绘制外轮廓样条曲线时,先锚定样条线的关键型值点,分别对应弹体顶部引信座衔接处、弹肩过渡位置、弹身最大直径处、弹底收弧位置的轮廓点位,每个型值点先添加与构造线的重合或水平竖直约束,避免点位出现无约束的自由偏移。针对样条曲线的形态控制,除了基础的端点位置约束,还需要对每个型值点添加相切约束,控制样条线在各分段处的过渡曲率,保证弹体轮廓顺滑无突兀折角,同时通过标注型值点到中心线的水平距离、到基准面的竖直距离,确定每个点位的精确位置,消除草图的欠定义自由度。对于弹体表面的凹槽特征,在完成主体轮廓草图后,通过等距实体、分割实体等操作,在轮廓上标记凹槽的对应位置,添加凹槽边线的平行、等距约束,保证多道凹槽的间距均匀一致。顶部的保险环结构单独绘制草图时,先绘制圆环的构造圆基准,添加圆心与弹体顶部基准点的重合约束,标注圆环的直径尺寸与相对位置尺寸,再通过相切约束保证拉环与引信座的衔接位置自然。整个草图定义过程中,通过SolidWorks的草图关系面板逐一检查欠定义元素,针对样条曲线容易遗漏的曲率、控标位置约束进行补充,最终实现整个轮廓草图的完全定义,避免后续拉伸、旋转等特征操作时出现轮廓变形、尺寸漂移的问题,完成后的草图可直接用于旋转生成弹体主体特征,再通过阵列、切除等操作完成表面凹槽与顶部结构的建模,整个建模过程重点演示了复杂自由曲线类草图的约束逻辑,解决样条曲线难以完全定义的常见建模痛点。
