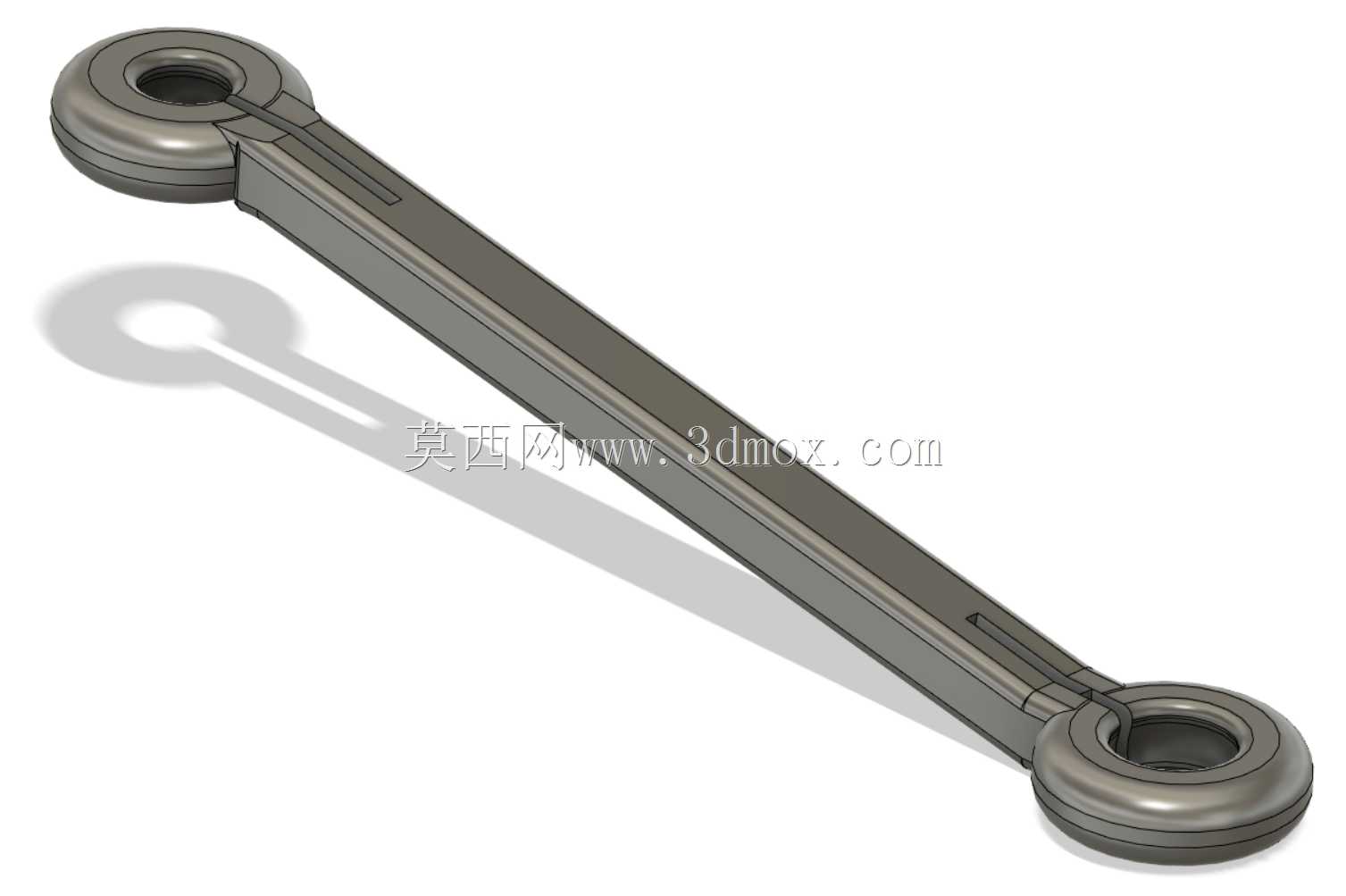

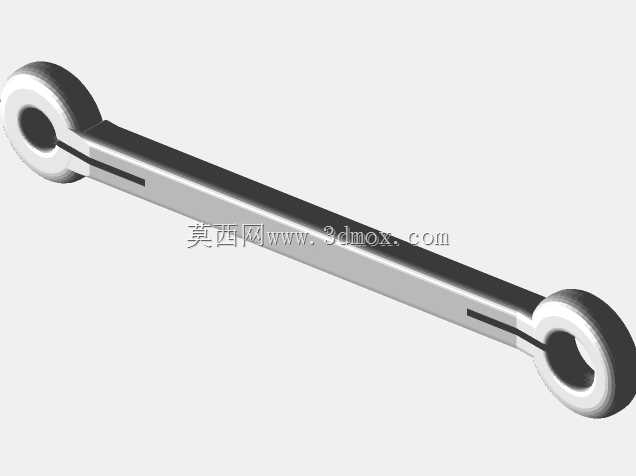

沃尔沃XC90-D5涡流阻尼器转换支柱结构设计

　　该转换支柱作为涡流阻尼系统的核心传力构件，主要应用在乘用车辆底盘的阻尼调节回路中，承担阻尼力传递、运动轨迹约束、连接点位适配的核心作用，在车辆行驶过程中，能够将涡流阻尼器输出的阻尼力矩通过两端的铰接点位传递至车身与悬挂摆臂之间，抵消路面颠簸带来的往复冲击，避免阻尼器本体承受额外的径向弯矩，延长阻尼元件的服役寿命。从实际装车场景来看，这类转换支柱多布置在底盘副车架与下摆臂的间隙区域，周边需要避让转向拉杆、刹车管路、车身线束等周边部件，因此在结构设计阶段需要严格控制杆身的截面尺寸与外轮廓边界，避免在车轮上下跳动、转向动作过程中与周边构件发生运动干涉。

　　从功能特性上看，该支柱两端采用对称的环眼铰接结构，环眼内部可压装橡胶衬套或者自润滑轴套，能够适配不同角度的摆动力矩，补偿安装过程中带来的位置度误差，同时可以过滤高频振动，避免金属硬连接带来的异响与应力集中。杆身采用等截面长杆结构，截面经过抗弯模量校核，在传递最大阻尼力的工况下，杆身的弯曲变形量控制在0.2mm以内，保证力传递的线性度，不会因为杆身形变导致阻尼力输出迟滞。杆身表面设置的浅槽结构，一方面可以在注塑或者压铸成型过程中作为料流平衡槽，减少成型件的翘曲变形，另一方面也可以作为安装对位标识，方便产线工人快速识别安装方向，降低错装风险。

　　设计思路上，首先根据整车底盘布置的硬点坐标，确定两端铰接孔的中心距，这个尺寸直接决定了阻尼器的运动行程与力臂比值，是整个构件的核心尺寸基准，中心距公差需要控制在±0.1mm以内，否则会导致阻尼器预压量偏差，影响整车的底盘调校质感。其次对两端环眼的内径尺寸进行匹配设计，需要适配对应车型的固定螺栓直径，同时预留衬套的压装余量，环眼的端面厚度经过剪切强度校核，在承受峰值冲击载荷时不会发生端面撕裂失效。杆身的截面形状采用带圆角的矩形截面，相比圆形截面在同等重量下具备更高的抗弯截面系数，能够在有限的布置空间内最大化结构强度，同时圆角设计可以减少应力集中，避免交变载荷下的疲劳断裂问题。

　　安装边界方面，两端环眼的同轴度需要控制在0.05mm以内，避免安装后出现别劲现象，导致衬套过早磨损。杆身的最大外轮廓宽度需要小于周边部件的最小间隙值，在车轮上跳至极限位置、转向打满的工况下，杆身与周边部件的最小安全间隙不小于8mm，防止行驶过程中出现磕碰磨损。环眼端面的平面度要求控制在0.03mm以内，保证安装后固定螺栓的压紧面贴合均匀，不会出现螺栓松动的问题。整个构件的重量经过拓扑优化，在满足强度刚度要求的前提下去除非承载区域的材料，降低簧下质量，提升底盘的响应速度。在实际建模过程中，所有的倒角、圆角都按照实际加工工艺要求设置，避免出现尖锐棱角，既可以提升构件的疲劳强度，也能满足生产过程中的脱模、机加工艺要求，不会出现无法加工的特征结构。
