遥控模型车用多辐式轮毂结构设计

　　在比例遥控模型车的行走系统设计中，轮圈作为连接轮胎与传动轮轴的核心承载部件，其结构合理性直接决定整车的行走稳定性、动态响应速度以及极限工况下的抗冲击能力。不同于民用实车轮毂的设计逻辑，RC模型车轮圈需要兼顾轻量化与结构强度的平衡，同时要适配模型车小尺寸安装空间、高转速传动、频繁跳跃冲击的实际使用场景，本次设计的多辐式RC车轮圈正是针对1/10比例平跑、越野类遥控模型的使用需求完成的结构方案。

　　从实际应用场景来看，这类轮圈主要适配铺装路面竞速、非铺装路面越野两类RC模型车使用场景：在平跑竞速场景下，轮圈需要承受高速过弯时的侧向离心力，以及急加速、急制动时的扭矩传递载荷，这就要求轮圈的辐条结构具备足够的径向与侧向刚度，避免高速转动时出现轮圈形变导致的轮胎跳动、动平衡失效问题；在越野跳跃场景下，轮圈需要承受落地瞬间的瞬时冲击载荷，尤其是轮圈与轮胎配合的胎圈座位置、与轮轴固定的中心安装座位置，不能出现应力集中导致的开裂、变形问题。

　　设计过程中首先确定了轮圈的核心安装边界尺寸：中心安装孔位采用模型车通用的12mm六角结合器适配尺寸，六角卡位的公差控制在0.1mm以内，保证轮圈与传动六角结合器装配后无旷量，避免急加速时出现传动间隙导致的轮圈抖动；中心锁紧孔位预留M4锁紧螺丝的穿入空间，安装面做0.2mm的沉台处理，保证锁紧螺丝端面不突出轮圈中心平面，避免与转向杯、传动轴等周边部件产生运动干涉。轮圈的胎圈座直径采用标准1.9英寸模型轮胎适配尺寸，胎圈座位置设计两道高度0.8mm的凸筋，装配轮胎后可以卡住轮胎胎唇位置，避免高转速、大侧向力工况下轮胎与轮圈出现相对滑动，甚至脱胎的问题。

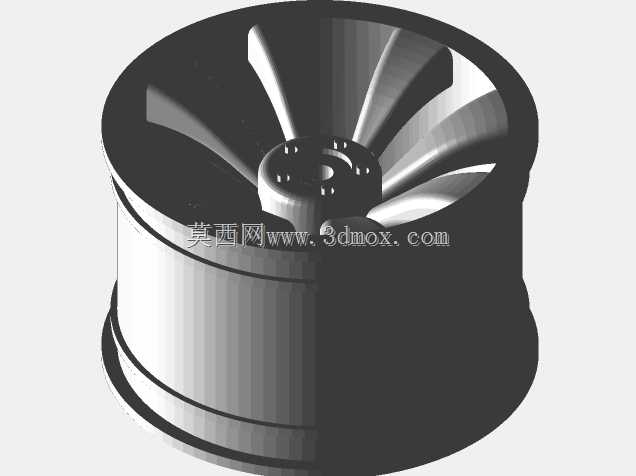

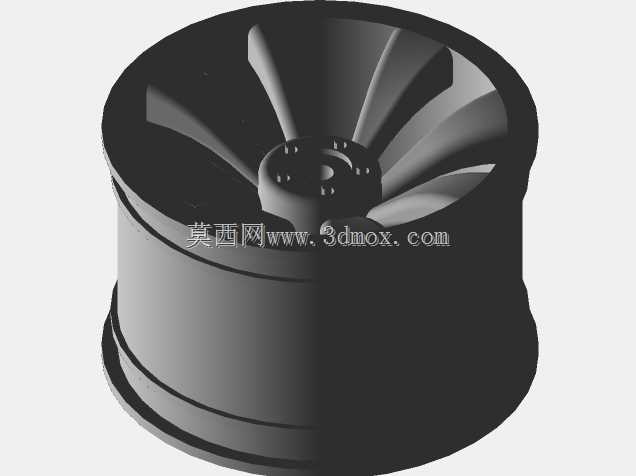

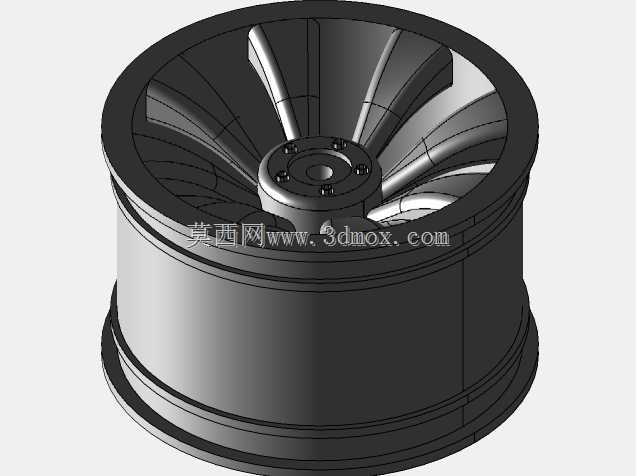

　　辐条结构采用十辐涡轮式造型设计，并非单纯为了外观效果，每根辐条的截面采用变厚度设计：靠近中心安装座的位置辐条厚度为3.2mm，向轮辋外缘延伸的过程中厚度逐步过渡到1.8mm，这种变截面设计一方面可以在中心受力最大的位置保证足够的结构强度，分散轮轴传递来的扭矩与冲击载荷，另一方面可以在轮圈外缘位置降低重量，减少轮圈的转动惯量，提升模型车的加速响应速度与制动效率。辐条之间的镂空区域在保证结构强度的前提下做了最大化处理，既可以进一步降低轮圈整体重量，也能为模型车的刹车组件（如果配备）留出足够的散热空间，避免连续刹车后热量堆积导致的轮胎、轮圈材料性能下降。

　　轮辋部分采用双层卷边结构设计，内层卷边与胎圈座凸筋配合固定轮胎胎唇，外层卷边做圆角过渡处理，一方面可以避免模型车行驶过程中轮圈边缘刮蹭路面、障碍物时出现应力集中导致的卷边开裂，另一方面圆角处理也能在装配轮胎时减少对轮胎胎唇的划伤，提升轮胎装配的顺畅度。轮圈的整体轴向宽度控制在26mm，适配绝大多数1/10比例RC模型车的轮座轴向间隙，安装后轮圈内侧与转向杯、悬挂摇臂的间隙保留2mm以上的安全距离，即使在悬挂压缩到极限、转向打满角度的工况下，也不会出现轮圈与悬挂部件的刮蹭问题。

　　从材料适配角度来看，该结构既可以采用注塑工艺使用尼龙+玻纤材料量产，满足入门级模型用户的使用需求，也可以采用铝合金6061-T6材料通过CNC加工工艺制作，满足高端竞速用户对强度、轻量化、动平衡精度的更高要求；针对3D打印制作的场景，结构设计时也做了壁厚优化，所有受力位置的壁厚都不小于1.5mm，避免打印过程中出现填充不足、结构强度不够的问题，打印完成后无需额外做过多的支撑去除处理就能直接装配使用。

　　在动平衡设计上，整个轮圈的辐条采用圆周均布设计，每根辐条的重量、截面尺寸公差控制在0.05g以内，轮圈加工完成后可以通过在轮辋内侧粘贴平衡配重块的方式调整动平衡，保证轮圈在每分钟3万转的极限转速下不会出现明显的径向跳动，适配高转速无刷电机动力系统的使用需求。中心安装座的端面做了平面度处理，平面度公差控制在0.05mm以内，轮圈锁紧后可以保证安装面与轮轴轴线完全垂直，避免轮圈安装偏斜导致的轮胎偏磨、行驶抖动问题。
