适配5mm磁铁的吉他拾音控制器安装固定支架

　　在电声乐器改装与配件适配领域，吉他拾音系统的加装往往受限于琴身原有结构，无法直接固定外置控制模块，这款安装支架正是为解决Fishman Tripleplay拾音控制器的琴身固定问题开发的专用结构件。从实际使用场景来看，原声吉他加装MIDI拾音控制器时，多数用户不希望对琴身进行打孔、切削等不可逆改装，同时需要保证控制器安装位置稳定，不会因为演奏时的拨弦震动、琴身晃动出现移位，影响拾音信号的采集精度，这款支架通过三点式的安装结构，将受力分散到三个固定点位，避免局部应力集中对琴身漆面甚至木质结构造成损伤。

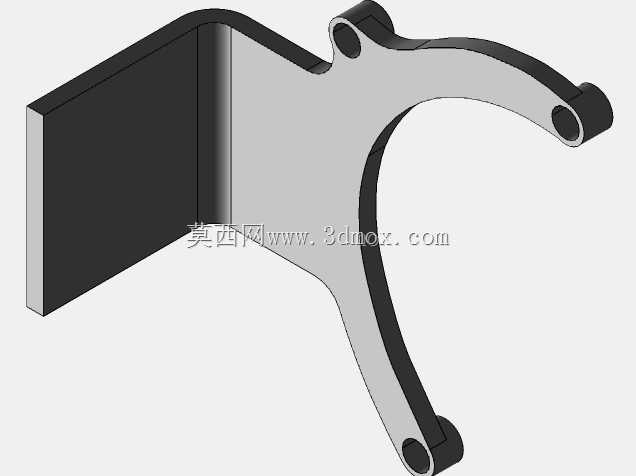

　　设计过程中首先明确了核心固定需求：控制器需要通过5mm直径的磁铁实现与支架的快速吸附连接，因此支架对应磁吸位置的板材厚度经过反复校核，既要保证磁铁吸附时有足够的导磁接触面积，避免吸附力不足导致控制器脱落，又要控制整体厚度，避免支架突出琴身过多影响演奏时的手臂活动。整体结构采用L型折弯的主体构型，竖直折弯边用于贴合琴身靠近琴颈根部的弧形曲面，水平延伸的弧形臂顺着琴身的轮廓弧度伸展，三个带孔的安装耳分别布置在弧形臂的两个端点以及折弯侧的延伸端，安装孔采用带沉台的通孔设计，适配吉他常用的束带或者微型自攻螺丝安装，沉台结构可以让固定件的头部完全没入支架表面，不会出现凸起刮蹭琴弦或者演奏者衣物的问题。

　　从安装边界来看，支架的三个安装点位跨度经过适配常规41寸原声吉他的琴身轮廓，弧形臂的曲率匹配琴身共鸣箱上部的弧度，安装后支架与琴身表面的间隙控制在1mm以内，既可以避免支架直接压迫琴身漆面造成长期使用后的压痕，又不会因为间隙过大导致安装后出现晃动。竖直折弯边的高度经过优化，刚好对应控制器的安装高度，磁吸面的平面度控制在0.1mm以内，保证磁铁与支架表面完全贴合，吸附力达到设计要求，不会因为接触面存在缝隙导致磁吸力衰减。

　　结构强度方面，支架整体采用薄壁钣金构型，折弯处设置了合理的折弯圆角，避免应力集中导致的折弯处断裂，三个安装耳的位置做了局部加宽处理，抵消固定螺丝锁紧时的局部应力，即使在频繁拆装、演出移动的场景下，也不会出现安装耳断裂、支架变形的问题。考虑到吉他演奏环境可能存在温湿度变化，支架的材质选型兼顾了轻量化与抗形变能力，整体重量控制在15g以内，不会给琴身增加额外的负重，避免影响吉他的原有配重平衡，导致演奏时的手感变化。

　　实际安装时，不需要对琴身做任何破坏性加工，可以通过束带穿过三个安装孔将支架绑定在琴身的对应位置，也可以使用微量的无痕双面胶辅助定位，安装完成后将带有5mm磁铁的控制器直接吸附在支架的磁吸平面上即可完成装配，拆卸时只需要稍用力拔下控制器，不需要反复拆装支架，方便用户在不同吉他之间快速转移控制器，也避免了长期粘贴胶条对琴身漆面的腐蚀。弧形臂的延伸长度经过校核，安装后控制器的位置刚好对应琴弦下方的最佳拾音位置，不会偏移拾音点导致信号采集出现偏差，同时支架的所有边缘都做了倒圆角处理，没有尖锐的棱角，不会在安装、使用过程中划伤琴身或者演奏者的手部。
