适配Johnson63725电机的小型桌面钻机

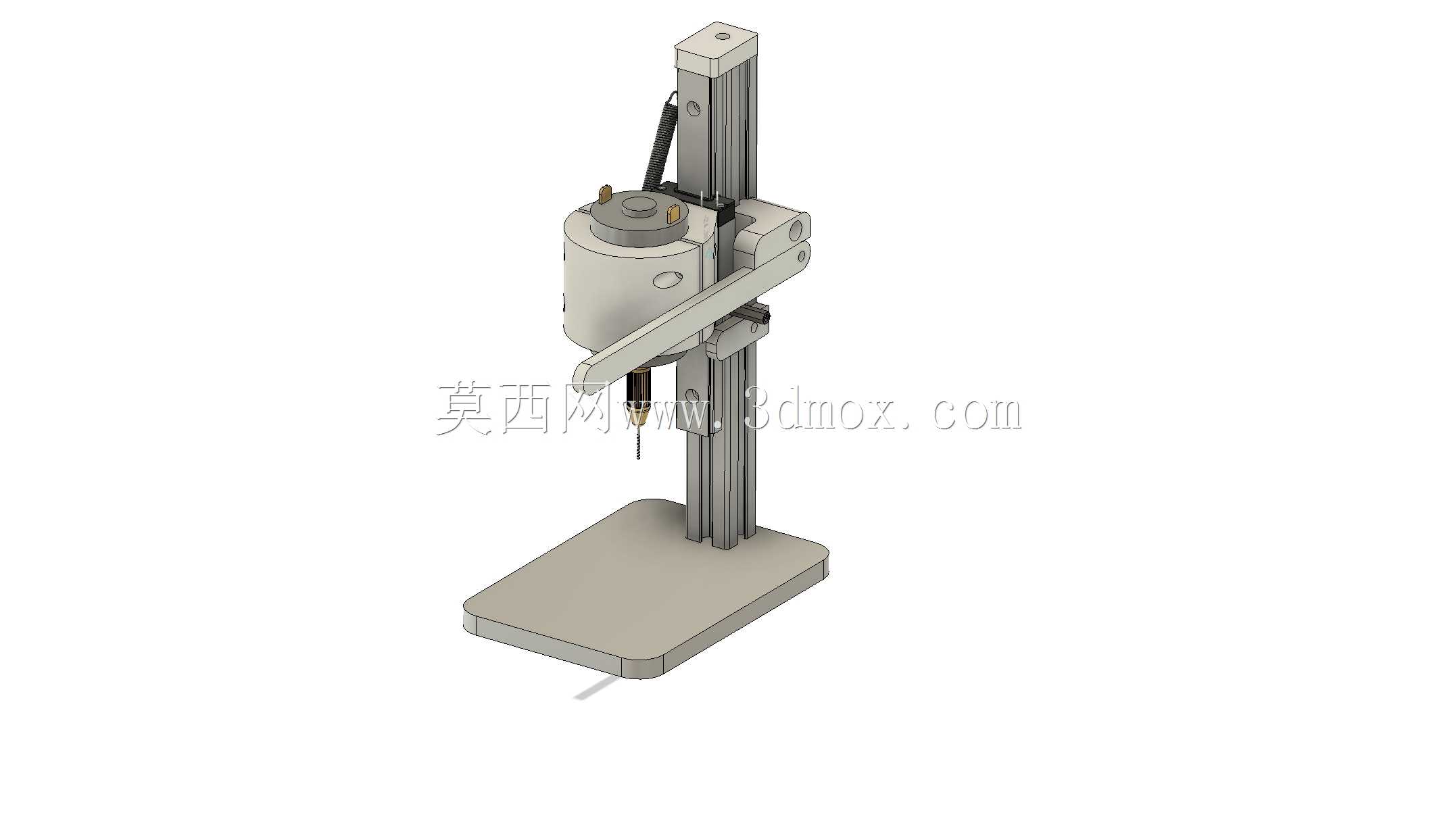

　　在精密小件加工、模型制作、电子元件引脚修整、手工DIY创作这类场景里，大型台钻往往存在占地过大、进给行程冗余、操作精度难以适配毫米级加工需求的问题，这款小型桌面钻机正是瞄准这类细分加工场景开发的手动钻孔设备。从结构布局来看，整机采用立式单柱支撑方案，底部为方形实心基座，安装时可通过基座预留的固定孔位锁附在工作台面，也可直接放置在防滑垫上使用，基座的平面度经过结构校核，能保证立柱安装后与基座工作面保持垂直，避免钻孔过程中出现钻头偏斜、孔位超差的问题。立柱采用标准直线光轴作为导向支撑，搭配滑动式进给托架，托架与动力头壳体刚性连接，操作时通过侧面的手动压杆带动托架沿立柱上下滑动，实现钻头的进给与退回，

　　进给过程的阻尼可通过托架侧面的锁紧螺钉调整，适配不同材质加工时的进给手感需求，避免进给过快导致钻头崩断或者进给过慢影响加工效率。动力端直接适配Johnson63725型号电机，该电机直径为37.3mm，动力头壳体的安装腔完全匹配该电机的外形尺寸，安装时无需额外制作转接法兰，直接将电机嵌入腔体后通过侧面的紧定螺钉锁死即可完成装配，电机输出轴直接适配标准钻夹头，可装夹直径0.5-6mm范围内的直柄钻头，覆盖PCB板钻孔、薄铝板钻孔、塑料件开孔、木质模型打孔等常见的小件加工需求。整机的结构件大部分可通过3D打印制作，打印时需注意立柱安装孔、电机安装腔的尺寸公差控制，建议预留0.1-0.2mm的装配余量，避免打印件收缩导致装配卡滞。

　　从安装边界来看，整机底座的长宽尺寸控制在150mm*120mm范围内，立柱高度为280mm，最大进给行程为60mm，可加工工件的最大高度为120mm，完全满足桌面级狭小空间的摆放需求，不会占用过多工作台操作面积。在实际使用场景中，这款钻机可放置在家庭手工工作台、学校创客空间、电子维修工位上，针对薄型工件的小直径孔加工场景，相比手持电钻，其立式导向结构能保证钻孔的垂直度，避免手持操作时的抖动导致孔位偏移、孔壁倾斜的问题；相比工业级台钻，其体积小巧、操作门槛低，不需要复杂的安装调试，通电即可使用，加工小工件时的操作灵活性更高。结构设计上没有采用复杂的齿轮传动或者皮带传动结构，直接由电机输出动力带动钻头旋转，减少了传动环节的功率损耗，

　　同时也降低了后期的维护成本，日常使用仅需定期在立柱导向面涂抹少量润滑脂，保证进给滑动顺畅即可。进给压杆的力臂长度经过优化，操作时施加较小的下压力即可实现稳定进给，长时间操作也不容易出现手部疲劳，压杆的回位依靠内置的拉伸弹簧实现，松开压杆后动力头会自动回到初始位置，方便取放工件。钻夹头的下方预留了排屑空间，加工产生的切屑会直接掉落在基座平面上，方便加工完成后统一清理，不会在结构缝隙内堆积影响滑动精度。针对不同材质的加工需求，可通过调整电机的供电电压来改变输出转速，加工塑料、木材这类软质材料时可使用较高转速，加工薄铝、铜片这类有色金属时可适当降低转速，避免钻头过热退火。整机的重心完全落在基座范围内，即使在最大进给行程下操作，也不会出现设备倾翻的问题，不需要额外加装配重块。在三维建模过程中，所有装配孔位、配合面都做了公差适配，3D打印制作时不需要二次打磨修整即可完成装配，各运动部件之间预留了足够的间隙，不会因为打印件的轻微变形出现卡滞问题。
