KitchenAid意面机替换传动轴结构设计

　　在商用及家用面食加工设备的运维场景中，KitchenAid配套的意面滚筒附件属于高频损耗的功能组件，其核心传动件一旦出现剪切销断裂、轴体磨损等故障，原厂通常仅提供整组件更换方案，不仅运维成本偏高，备件等待周期也会直接影响面食加工的连续作业效率。这款替换传动轴的设计，正是针对这类附件的故障痛点开发，适配对应型号的意面滚筒驱动端安装位，可直接替换原厂故障轴体，恢复设备的压面、切面传动功能。

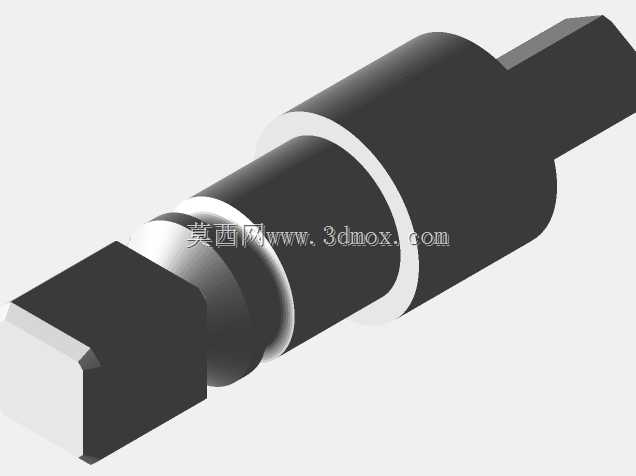

　　从功能特性来看，这款传动轴取消了原厂轴体自带的剪切销安全结构，设计初衷是为3D打印加工场景提供可快速自制的替换方案，因此在结构强度匹配上做了针对性调整：轴体采用阶梯轴结构，不同轴段分别对应驱动端连接位、轴承支撑位、滚筒安装位的尺寸公差要求，两端的切削扁位分别匹配主机动力输出接口与滚筒从动端的卡槽，确保扭矩传递过程中无打滑、无旷量。需要注意的是，由于取消了剪切销的过载保护结构，实际使用时需严格控制面团投料量与压面间隙调整幅度，避免硬质异物进入辊隙造成过载，否则过大的传动扭矩可能直接损伤主机齿轮组或滚筒辊体，这也是设计过程中特意针对非原厂替换件做的使用边界提示。

　　设计思路上，整个轴体的建模完全依托原厂轴的实测安装尺寸逆向推导，所有配合面的公差均按照小间隙配合要求设定，既保证安装时可顺利嵌入对应安装位，又能避免配合间隙过大造成的传动抖动。轴肩的定位尺寸严格匹配原厂轴承的安装位置，确保装配后滚筒的径向跳动量控制在合理范围内，不会出现压面厚度不均、辊面摩擦异响等问题。两端的扁位结构采用对称切削设计，与安装卡槽的接触面积足够传递额定工作扭矩，不会因为长期正反转切换出现扁位崩边、磨损的问题。

　　从安装边界来看，轴体的总长度、最大轴径均与原厂件保持一致，装配时不需要对主机安装位、滚筒端盖做任何二次加工，仅需按照原厂装配顺序依次穿入轴承、定位套、滚筒主体，锁紧端盖固定螺丝即可完成更换。轴体表面无额外的异形结构，不管是采用FDM3D打印加工，还是采用金属棒料车削加工，都可以快速完成单件制作，尤其适合小型餐饮门店、家用用户在备件不足时的应急维修使用，也适合三维建模从业者作为逆向测绘、传动件结构设计的参考案例，理解阶梯轴在小功率传动场景下的尺寸匹配、公差设定、安装定位的设计逻辑。在实际测试中，采用PETG材料打印的轴体可满足日常家用频率下3-6个月的使用需求，若采用不锈钢棒料车削加工，其使用寿命可达到甚至超过原厂带剪切销的轴体水平，只是使用过程中需要更注意操作规范，避免过载工况出现。
