蒸汽主题奖杯立体结构设计方案

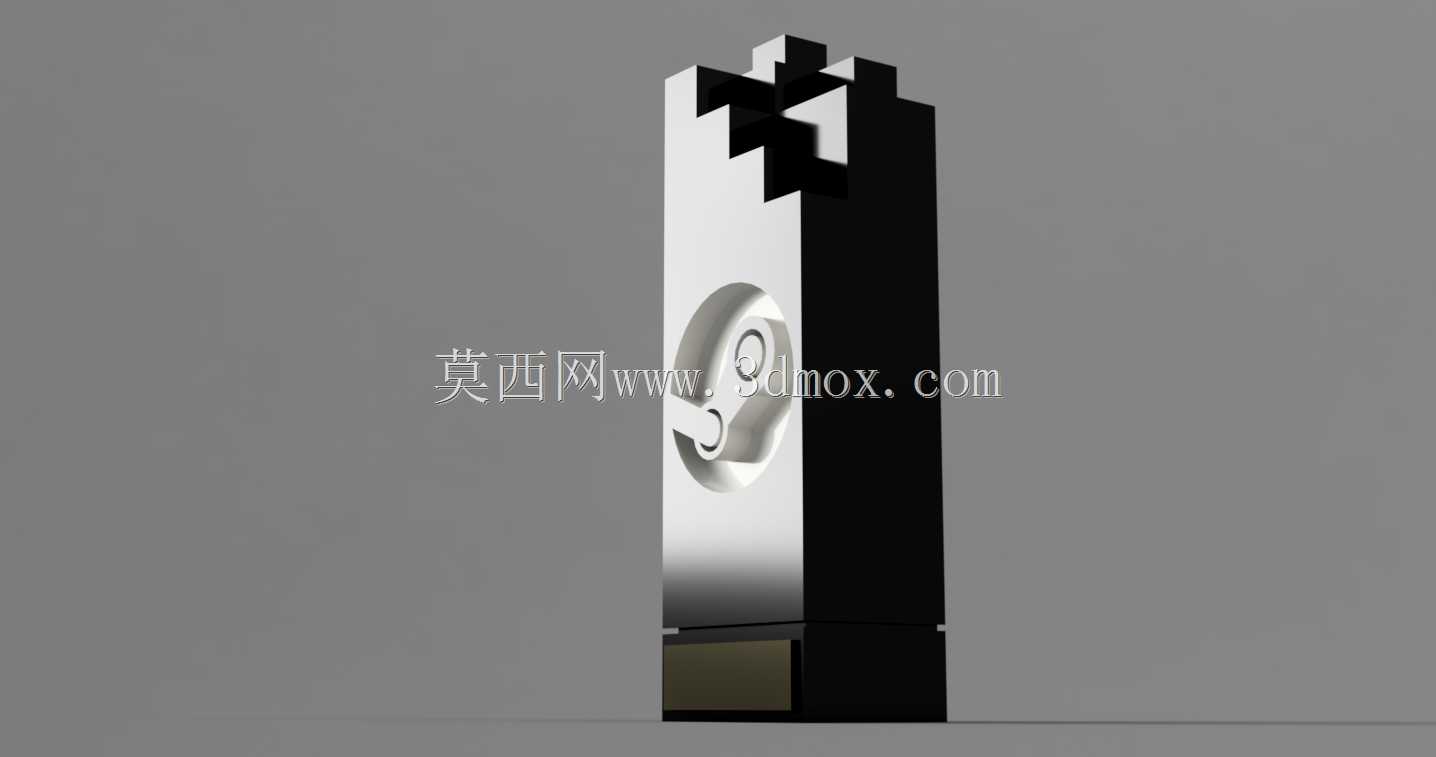

　　这款奖杯造型的设计，最初是为线下工业主题赛事的颁奖环节做的定制化结构方案，区别于常规的杯状奖杯，整体采用立式长柱体作为主体承载结构，在柱体上部做了像素化风格的蒸汽标识立体造型，柱身中段嵌入了带曲面过渡的蒸汽阀门手轮浮雕结构，把工业领域常见的阀门操作件元素和奖杯的纪念属性做了结合，不会像普通文创奖杯那样脱离工业场景的氛围感。从实际使用场景来看，这类奖杯主要放置在企业展厅、获奖团队办公区的展示架上，日常需要承受日常擦拭、轻微触碰的外力，所以整体结构做了等壁厚的实体化处理，没有做过于单薄的悬挑结构，上部的像素化立体块和主体柱身采用一体化衔接，没有额外的拼接缝隙，避免长期摆放出现积灰难以清理、拼接处开胶脱落的问题。

　　设计过程中首先确定了整体的重心位置，把柱体底部做了15毫米厚度的实心基座段，让整体重心落在基座垂直投影范围内，即使受到水平方向的轻微推力也不会轻易倾倒，不需要额外加装配重块就能满足摆放稳定性要求。柱身的曲面浮雕部分，没有做突出柱身超过8毫米的结构，一方面是避免突出部分在搬运过程中被磕碰断裂，另一方面是让整体轮廓保持规整的立式形态，收纳运输的时候可以直接采用方形泡棉内衬做包裹，不需要为突出结构单独做避让槽，降低包装的复杂度。上部的像素化造型采用了等尺寸的立方体块拼接逻辑，每个立方体的棱边都做了0.5毫米的圆角过渡，避免锐边在搬运、颁奖传递过程中划伤手部，同时也能让金属质感的表面在灯光下形成更柔和的反光层次，

　　不会因为锐边的强反光显得造型生硬。柱身中段的阀门手轮浮雕，还原了实际工业阀门手轮的辐条结构，但是把辐条的厚度做了等比例缩减，和柱身曲面做了顺滑的相切过渡，没有出现结构死角，后续如果做表面喷涂、电镀处理的时候，不会因为死角出现积液、镀层不均的问题。从安装边界来看，整体的底座截面尺寸控制在80毫米×80毫米以内，常规的展示架层板、办公桌台面都能轻松放置，不需要额外预留过大的摆放空间，整体高度控制在280毫米，和常规的商务奖杯尺寸保持一致，颁奖环节手持的时候重量分布均匀，不会出现头重脚轻的握持感。结构设计上还考虑了后续的加工适配性，如果采用金属3D打印制作，整体的壁厚都控制在2毫米以上，不需要添加额外的支撑结构就能完成打印，

　　后期处理只需要打磨底部接触面和表面棱边即可；如果采用CNC铣削加工，柱身的浮雕部分可以采用五轴联动一次加工成型，不需要二次装夹，能保证浮雕和柱身的位置精度；如果采用树脂翻模制作，整体的拔模角度控制在1度以上，没有倒扣结构，开模的时候可以直接顺利脱模，不会损坏模具或者产品表面。在细节处理上，柱身的所有垂直面都做了微小的斜度处理，避免加工过程中出现的刀纹垂直于视线方向，影响整体的外观质感，底部和放置面接触的位置做了一圈0.2毫米的内凹处理，即使接触面存在微小的不平整，也能保证奖杯放置平稳，不会出现晃动的情况。和常规的文创奖杯不同，这款设计把工业领域从业者熟悉的阀门、蒸汽管道相关的视觉元素做了抽象化提取，没有直接照搬工业零件的粗糙质感，而是通过曲面过渡、圆角处理把工业元素的硬朗感和奖杯需要的精致感做了平衡，放在工业主题的展会、技能赛事的颁奖场景里，能让参与者产生更强的行业认同感，不会出现设计元素和场景脱节的问题。
