带安装底座的立式支撑连接座结构

项目分类:通用机械零部件 发布时间:2024-04-08 ID:746249
  • 带安装底座的立式支撑连接座结构
  • 带安装底座的立式支撑连接座结构
  • 带安装底座的立式支撑连接座结构

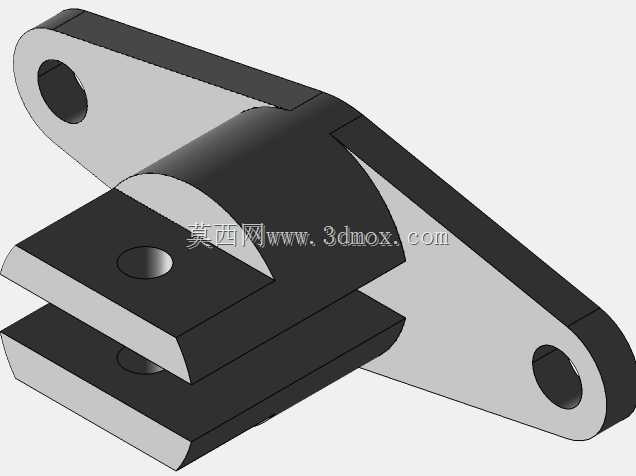

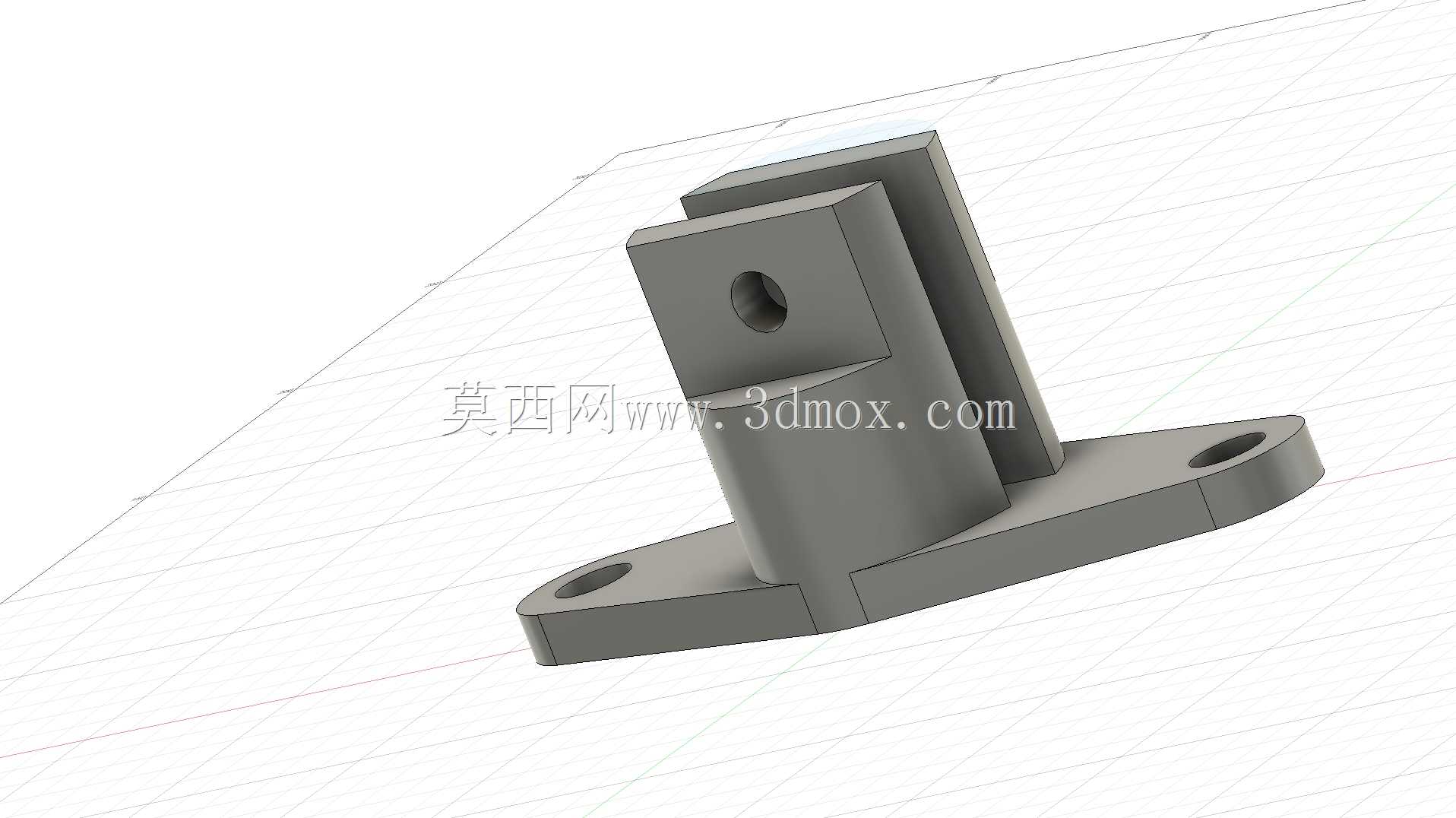

  在轻工自动化输送线、小型非标工装夹具以及台式检测设备的机架搭建场景中,这类带法兰安装底座的立式支撑连接座是十分常见的结构连接件,主要承担垂直方向的载荷承载、相邻功能部件的定位衔接作用,区别于标准型材角件的通用适配性,这类定制化支撑座可以针对特定安装空间做结构优化,避免多余结构带来的空间占用,同时保证连接刚度满足设备长期运行的稳定性要求。从实际使用场景来看,这类支撑座通常安装在设备台面的基准平面上,底部法兰的两个安装孔用于穿设内六角螺栓,将整个支座牢牢固定在安装基板上,法兰盘的底面做了铣平处理,安装时不需要额外加装调整垫片就能保证与安装面的贴合度,减少装配时的配作工作量。支座主体的立式柱体部分承担主要的支撑载荷,

  柱体上方延伸出的带孔凸台是核心的功能连接位,这个横向贯穿的通孔用于穿设销轴或者锁紧螺栓,用来固定需要被支撑的功能部件,比如传感器安装支架、小型气动元件的固定座、或者是输送线侧的挡停机构安装位,凸台与柱体之间做了加厚的过渡筋处理,避免在承受侧向载荷的时候出现应力集中导致的根部断裂问题。在设计这类支撑结构的时候,首先要确认的是安装边界的尺寸限制,底部法兰的轮廓不能超出安装基板的可用安装区域,两个安装孔的孔距要匹配基板上预先加工的螺纹孔位置,避免出现装配干涉;其次要核算立式柱体的高度,要保证上方连接的部件在运动过程中不会和下方的安装台面或者周边其他零件产生碰撞,柱体的截面尺寸根据需要承载的载荷大小来确定,如果需要承受较大的侧向冲击,

  还可以在柱体和法兰之间增加三角加强筋来提升整体刚度。上方凸台的通孔尺寸要匹配所使用的连接销轴或者螺栓的直径,孔的公差带一般选H7级,既可以保证连接件的装配顺畅,又不会因为间隙过大导致连接部位出现晃动,影响上方功能部件的定位精度。整个零件的外形没有复杂的曲面结构,所有的棱边都做了小尺寸的倒角处理,既可以去除加工过程中产生的毛刺,避免装配时划伤操作人员,也能减少应力集中点,提升零件的抗疲劳性能。从加工工艺角度来看,这类零件可以采用方钢毛坯直接铣削成型,底部法兰面和凸台的连接孔端面作为主要的加工基准,一次装夹就可以完成大部分结构的加工,有效减少装夹误差带来的形位公差问题,适合小批量的非标设备零件加工需求。在实际装配过程中,

  这类支撑座不需要复杂的调整工序,只需要将法兰底面贴合安装基准面,穿入固定螺栓按照预设的扭矩拧紧,就可以完成支座的固定,上方的连接孔可以直接对接对应的功能部件,大幅缩短设备的装配周期。在长期运行的工况下,这类一体成型的支撑结构相比拼接式的角件连接结构,整体刚度更高,不会因为设备运行产生的振动导致连接螺栓松动,减少后期设备维护的工作量,尤其适合在有频繁往复动作、存在一定振动冲击的工位上使用。在做结构建模的时候,需要重点关注各个安装孔的位置度要求,法兰安装孔的中心连线要和上方凸台的通孔轴线保持垂直,避免装配后上方连接的部件出现倾斜,影响设备的运行精度;同时要注意各个壁厚的均匀性,避免出现壁厚突变导致的加工变形问题,柱体部分的壁厚和凸台部分的壁厚尽量保持一致,法兰部分的厚度要满足螺栓拧紧时的强度要求,不会因为螺栓预紧力导致法兰出现变形。
