这套平面四杆连杆机构的实体建模成果,完全围绕机械原理教学演示、基础传动方案验证的实际场景搭建,从结构设计到安装边界的考量,都贴合一线机械设计、教具开发的实际需求。在日常的机械原理课程实训、非标设备前期传动方案验证环节,很多入门设计者对四杆机构的死点位置、连杆运动轨迹、铰链配合间隙的实际影响缺乏具象认知,这套模型的结构设计完全规避了纯理论建模的脱离实际问题,所有配合面、安装基准都按照实际加工装配的公差要求设置。

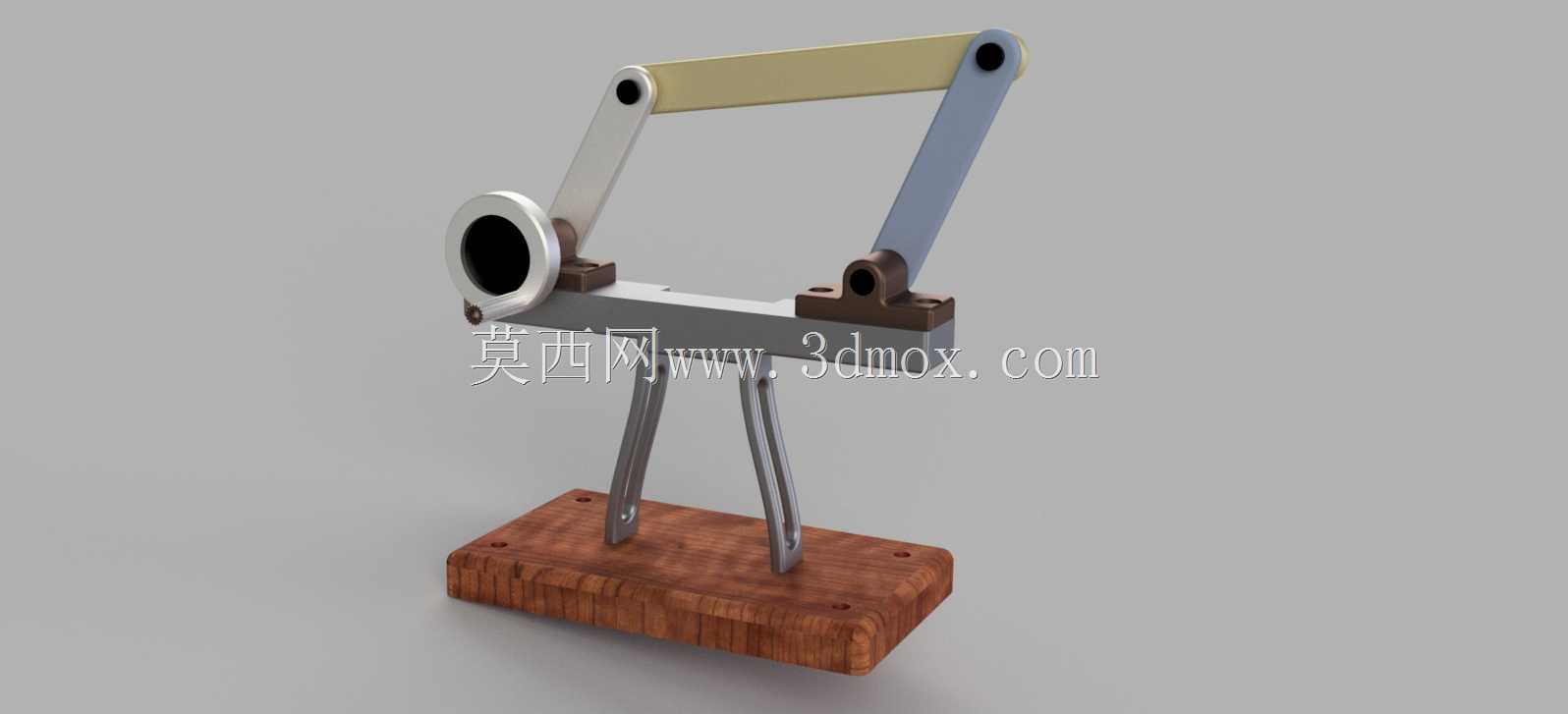

从结构功能来看,整套机构由固定基座、两个连架杆、一个活动连杆共四个刚性构件通过四个转动铰链串联构成闭合运动链,固定基座采用实木纹理的安装底板设计,底板上预留了四个沉头安装孔位,可直接通过M4内六角螺丝固定在实训台架或者演示台面上,安装孔的孔距按照常规教学实验台的T型槽间距设置,不需要额外加工转接板就能完成装夹固定。两个连架杆中,一个作为主动件可外接手摇柄或者微型减速电机输入旋转动力,另一个作为从动件输出往复摆动或者整周旋转运动,中间的连杆负责传递两个连架杆之间的运动,所有铰链位置都采用了带衬套的转动副设计,建模时预留了0.02mm的配合间隙,既保证转动过程无卡滞,也不会因为间隙过大出现运动轨迹偏移的问题。

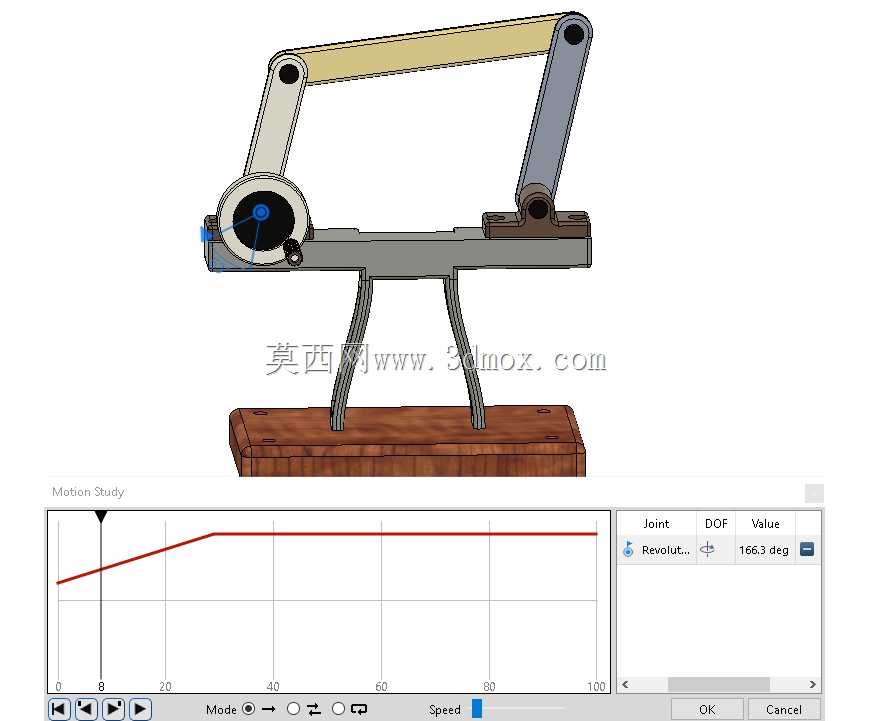

设计过程中,首先确定的是固定铰链的中心距参数,两个固定在基座上的转动副中心距设置为180mm,主动连架杆的有效长度设置为60mm,从动连架杆长度设置为100mm,连杆长度设置为150mm,这个杆长配比属于典型的曲柄摇杆机构配置,主动件可实现360度整周旋转,从动件输出固定角度范围内的往复摆动,摆动角度经过运动仿真验证约为72度,完全覆盖教学演示中常用的急回特性、死点位置演示需求。基座上的两个轴承支座采用了分体式设计,建模时预留了轴承安装位,可适配内径6mm的微型深沟球轴承,降低铰链转动时的摩擦阻力,长时间演示运行也不会出现磨损松旷的问题。
在实际应用场景中,这类四杆机构是所有平面连杆机构的基础构型,大量应用在牛头刨床的进给机构、缝纫机的驱动机构、港口起重机的变幅机构、公共汽车的车门启闭机构中,这套演示模型的杆长参数可根据实际验证需求快速调整,只需要更换不同长度的连杆、连架杆零件,就能切换为双曲柄机构、双摇杆机构的演示状态,不需要重新搭建整套基座结构,非常适合教学实验室的多工况演示需求。模型的所有外露棱边都做了R1.5的圆角处理,避免教学演示过程中尖锐边角划伤操作人员,连杆和连架杆采用了差异化的材质配色,主动件、从动件、固定件、连杆分别采用不同的外观颜色区分,观察者可以非常直观地分辨不同构件的运动状态,快速理解四杆机构的运动传递逻辑。
从安装边界来看,整套机构组装完成后的总高度为220mm,底板的外形尺寸为200mm100mm20mm,水平方向运动时连杆的最大外伸距离不超过基座边缘30mm,不会和台面上的其他实验器材产生运动干涉,所有转动部件的外侧都没有突出的紧固件,运动过程中不会卷入线缆或者其他杂物。铰链位置的销轴采用了带卡槽的快拆设计,更换不同长度的杆件时只需要拔出卡簧就能取下销轴,不需要借助专用工具,单组杆件的更换时间不超过30秒,可满足课堂上快速切换机构类型的演示节奏需求。建模过程中所有零件的壁厚都按照实际注塑或者3D打印的工艺要求设置,杆件的最小壁厚不小于2mm,支座位置的加强筋厚度设置为1.8mm,不管是采用3D打印制作教具原型,还是采用注塑工艺批量生产教学用具,都不会出现缩痕、强度不足的问题。
