80mm主轴配套防尘密封靴结构设计

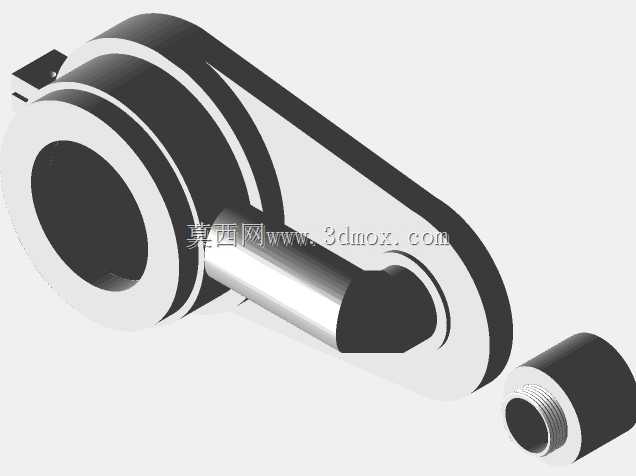

　　在通用传动设备的主轴装配场景里，外露旋转轴与轴承座的衔接位置一直是粉尘、切削碎屑、水汽侵入的薄弱点，尤其是木工加工、建材输送、露天作业的传动工位，外界硬质颗粒一旦进入轴承滚道，会快速造成滚道点蚀、保持架磨损，大幅缩短轴承的实际使用寿命，这类80mm直径主轴配套的防尘靴，正是针对这类工况做的接触式防护结构设计。从结构功能来看，这款防尘靴采用了分体嵌套的安装逻辑，主体环形基座直接卡接在轴承座的外侧端面，预留的内孔与80mm主轴保持小间隙配合，延伸出的柔性靴体部分随主轴的小幅窜动、偏摆自适应形变，不会像刚性防尘盖那样因为轴的跳动出现卡滞或者密封间隙变大的问题，侧面的连接臂结构是用来固定辅助定位销的，避免防尘靴自身随主轴转动出现移位，

　　端部的螺纹衔接段可以外接压缩空气吹扫接口，在高粉尘工况下能形成微正压内腔，进一步阻挡外界粉尘侵入。设计阶段首先要明确安装边界：主轴直径为80mm，所以防尘靴的内孔公称尺寸设为80.2mm，单边预留0.1mm的间隙，既不会和旋转的主轴发生干摩擦，也不会因为间隙过大失去密封作用；基座的外径匹配对应型号滚动轴承的外圈安装尺寸，能直接嵌入轴承座的端盖预留槽里，不需要额外改动原有轴承座的安装孔位，替换原有端盖的毛毡密封即可完成升级，整体轴向安装厚度控制在35mm以内，不会额外占用过多的轴端装配空间，对于已经完成总装的设备改造场景也能适配。实际应用中，这类防尘靴在皮带输送机的托辊主轴、小型木工车床的主轴、

　　农用脱粒设备的传动主轴上都有很高的适配性，相比传统的骨架油封，它的靴体部分采用了耐磨损的柔性材质，允许主轴存在一定范围的径向跳动，在轴系对中精度不高的低成本设备上，使用寿命是普通骨架油封的3倍以上；和迷宫式密封相比，它的结构更紧凑，不需要在轴上加工多道密封槽，降低了轴的加工成本，同时接触式的密封结构在静止状态下也能阻挡飞溅的泥水侵入，适合露天布置的传动设备。建模过程中特意做了分体式的结构拆分，主体基座、柔性靴体、端部吹扫接头三个部分可以单独拆分加工，基座部分采用硬质工程塑料或者铸铝材质，保证安装定位的刚性，靴体部分采用耐油橡胶或者聚氨酯材质，兼顾形变能力和耐磨性能，接头部分采用标准细牙螺纹，和常规的气动管路接头可以直接通用，

　　不需要定制特殊连接件。在装配验证环节，要注意将防尘靴的基座卡入轴承座槽位后，需要通过侧面连接臂的定位孔拧入紧定螺钉，将基座和轴承座完全固定，避免主轴旋转时带动靴体转动造成密封面磨损，靴体内孔和主轴的配合面不需要额外涂抹润滑脂，依靠材质本身的自润滑特性即可，避免润滑脂粘附过多粉尘形成磨料加剧磨损。针对不同的工况场景，还可以调整靴体的轴向长度，如果是主轴窜动量较大的工况，可以适当加长靴体的轴向延伸长度，保证主轴在最大窜动位置时，靴体仍然能完全覆盖轴与轴承座的衔接缝隙；如果是有腐蚀性介质的工况，可以更换靴体的材质为氟橡胶，提升耐化学腐蚀能力。
