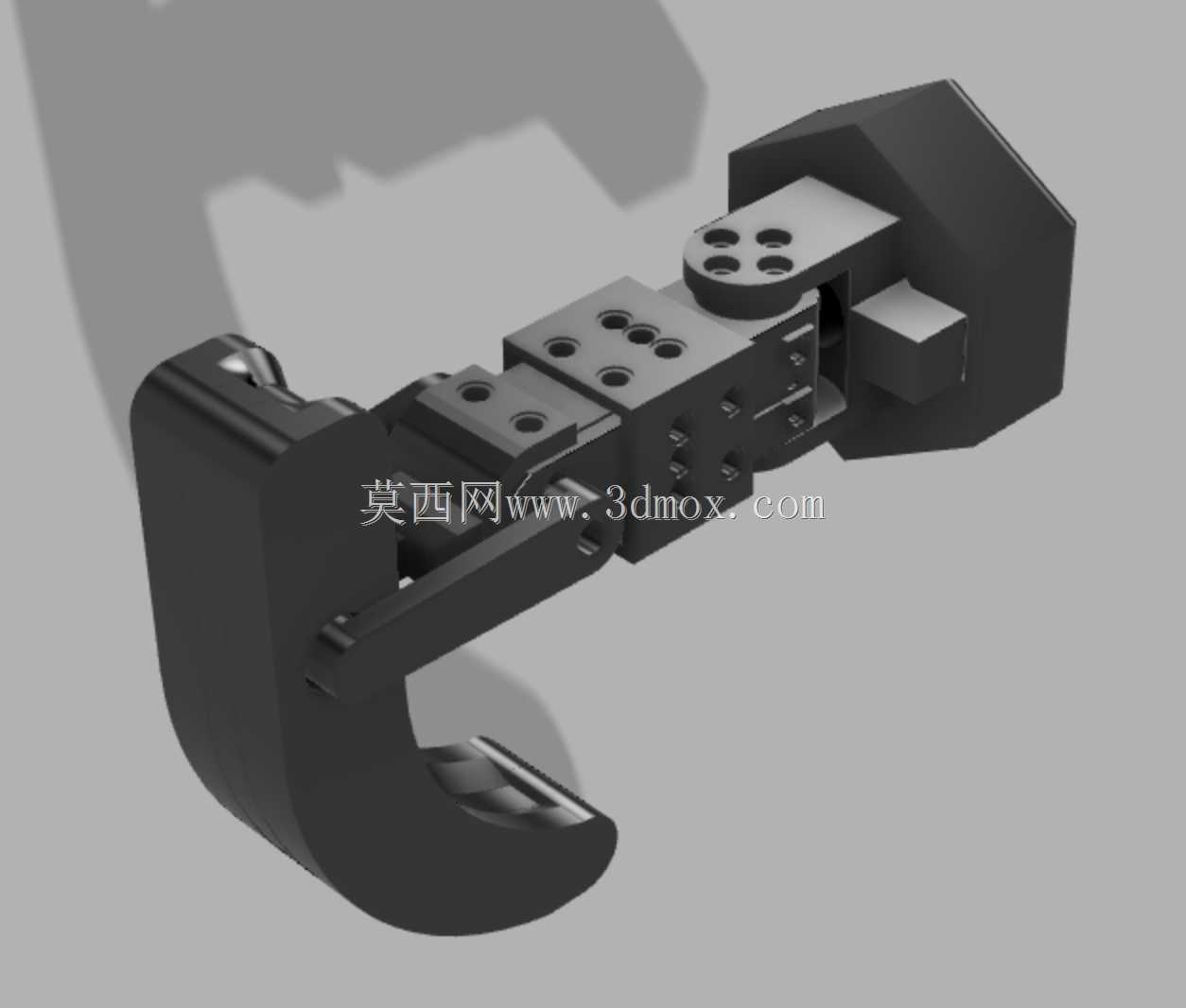

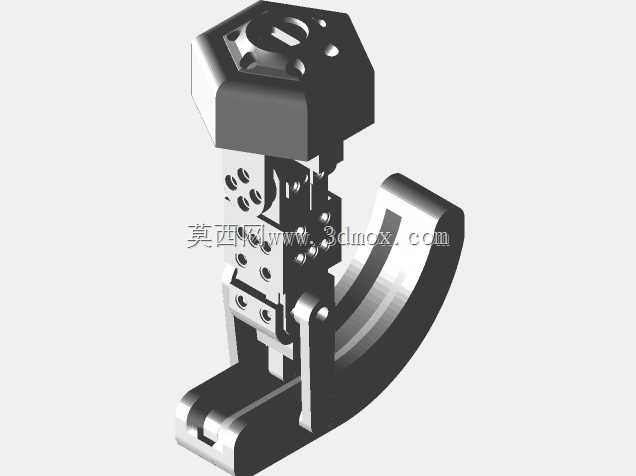

适配Dynamixel XL-320舵机的步行机器人腿部结构

　　这款步行腿结构是小型多足仿生机器人的核心行走执行部件，主要适配桌面级教育机器人、小型仿生探测机器人、创客类竞技步行机器人的开发场景，可直接搭载在四足、六足小型机器人平台上，替代传统轮式移动结构在非平整路面完成行走、越障、姿态调整动作。在实际应用中，这类步行腿结构常被用于高校机器人工程专业的教学实验平台搭建、青少年机器人竞赛的参赛作品制作、以及小型室内巡检机器人的移动底盘开发，相比轮式结构，它能跨越高度不超过自身抬腿行程的线缆、台阶缝隙、桌面凸起等障碍，在不平整的实验台面、地毯、短绒地面都能保持稳定的行走姿态。

　　从功能特性来看，该结构完全围绕Dynamixel XL-320伺服系统的安装尺寸做适配设计，舵机安装位预留了对应规格的螺丝过孔，孔位公差控制在0.1mm以内，能保证舵机输出轴与关节转动副的同轴度，避免传动过程中出现卡滞、虚位过大的问题。腿部的关节转动范围做了机械限位设计，通过结构件本身的凸台阻挡限制关节的过度转动，防止舵机超行程转动导致的堵转烧损，同时也能避免机器人行走过程中出现腿部反关节弯折的失控情况。足端部分做了弧形曲面设计，接触地面时能形成连续的滚动支撑轨迹，减少行走过程中的足部冲击，让步态切换更顺滑，同时足端预留了可选装防滑橡胶垫的安装槽，在光滑瓷砖、玻璃台面行走时能提升抓地力，避免打滑侧移。

　　设计思路上，这款步行腿采用了分段式模块化结构，将大腿段、小腿段、舵机安装座、足端都拆分为独立的可替换零件，单个零件损坏时不需要更换整个腿部总成，只需要拆解对应位置的紧固件就能完成替换，降低后期维护成本。结构件的壁厚做了均匀化处理，整体壁厚控制在2mm，既保证了结构刚性，在承受整机重量时不会出现明显的形变，又尽可能控制了零件自身重量，减少舵机的负载压力，提升舵机的有效输出扭矩利用率。所有的走线槽都集成在结构件内部，舵机的连接线可以顺着腿部内侧的凹槽排布，不会外露在关节活动区域，避免行走过程中线缆被关节夹断、或者勾挂到外界障碍物。

　　安装边界方面，腿部上端的安装法兰设置了四个呈矩形分布的安装孔，孔距与主流小型多足机器人的机身安装位完全匹配，安装时只需要将法兰面与机身安装板贴合，拧入对应规格的螺丝就能完成固定，不需要额外做转接件。腿部完全伸展时的总长度为110mm，完全收缩时的长度为65mm，单腿的侧向宽度为32mm，在六足机器人平台上安装时，相邻腿部的最小安装间距需要控制在38mm以上，避免行走过程中相邻腿部出现运动干涉。关节转动的最大角度范围为前后120度，抬腿的最大高度为35mm，可跨越的最大障碍高度为30mm，适配的整机重量范围在500g到1200g之间，当整机重量超过这个范围时，需要更换更高扭矩的舵机才能保证正常行走。

　　在结构细节处理上，所有的棱边都做了R1的圆角过渡，避免组装调试过程中锋利的边角划伤操作人员，同时也能减少应力集中，提升零件的抗冲击性能。舵机安装位的周围设置了加强筋，筋条厚度1.5mm，能分散舵机运转时产生的震动，避免长期运行后安装孔位出现开裂。转动副的位置预留了0.2mm的装配间隙，不需要额外加装轴承就能实现顺畅转动，降低整体的装配成本，同时也减少了零件数量，降低组装难度，即使是没有太多机械装配经验的创客用户，也能参照装配示意图在短时间内完成单腿的组装调试。
