钣金深收缩模具头结构设计方案

项目分类:通用机械零部件 发布时间:2024-04-08 ID:746329
  • 钣金深收缩模具头结构设计方案
  • 钣金深收缩模具头结构设计方案
  • 钣金深收缩模具头结构设计方案
  • 钣金深收缩模具头结构设计方案
  • 钣金深收缩模具头结构设计方案
  • 钣金深收缩模具头结构设计方案

  在小型管材缩径加工、薄壁金属件收口成型的一线加工场景里,这类收缩模具头是手持或台式收缩机的核心执行部件,直接决定了工件收口的成型精度、表面质量以及加工过程的受力稳定性,很多小批量定制加工、维修类作业场景里,这类模具头的适配性往往比通用设备本身更影响最终加工效果。

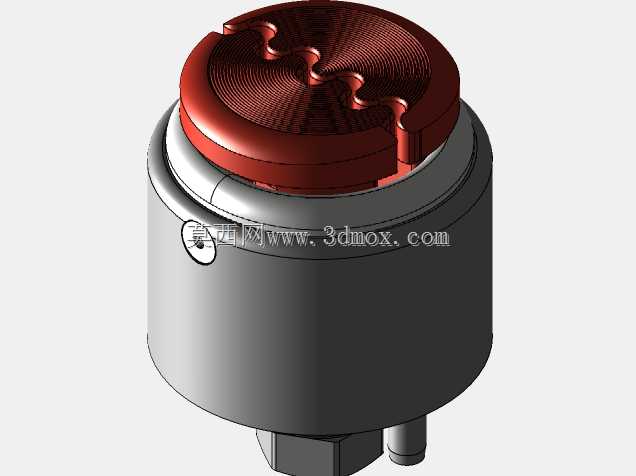

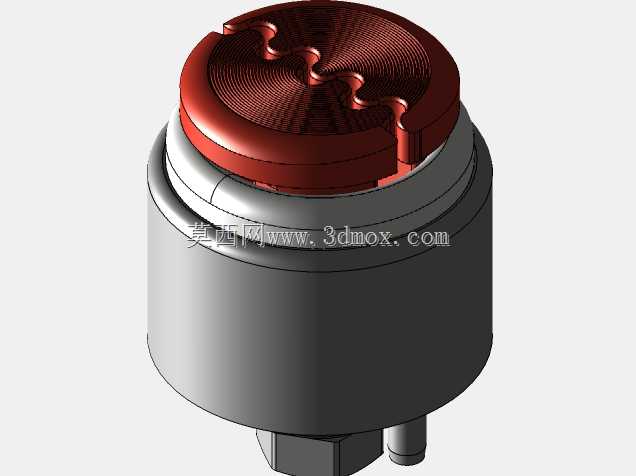

  从实际功能逻辑来看,这个模具头的核心作用是在旋转进给的过程中,通过顶部带特殊曲线轮廓的成型面,对套入工位的薄壁金属管、钣金筒件端部施加均匀的径向挤压力,让工件端部沿着预设的曲面轨迹产生可控的塑性变形,最终实现管径收窄、端部收口的加工效果,相比切削式的缩径加工,这种滚压式收缩不会切断金属纤维,加工后的工件端部结构强度更高,也不会产生多余的切屑废料,很适合薄壁类工件的端部成型作业。

  设计过程中首先考虑的是受力传递的合理性,模具主体采用圆柱式的基体结构,下部预留的夹持柄结构可以直接适配常规的钻夹头、主轴夹座安装接口,不需要额外制作转接工装,安装时只要保证夹持柄的同轴度在0.05mm以内,就能避免加工过程中出现摆振,防止工件收口出现偏心、褶皱的问题。顶部的成型工作面采用多段波浪式的曲面轮廓设计,不是单一的锥面结构,这种分段曲面可以在工件进给的过程中实现逐级收缩,每一段曲面只承担小比例的变形量,避免单次变形量过大导致薄壁工件出现开裂、起皱的缺陷,曲面的过渡位置全部做了R0.3以上的圆角处理,不会在加工过程中刮伤工件表面,也能减少成型面的应力集中,提升模具本身的使用寿命。

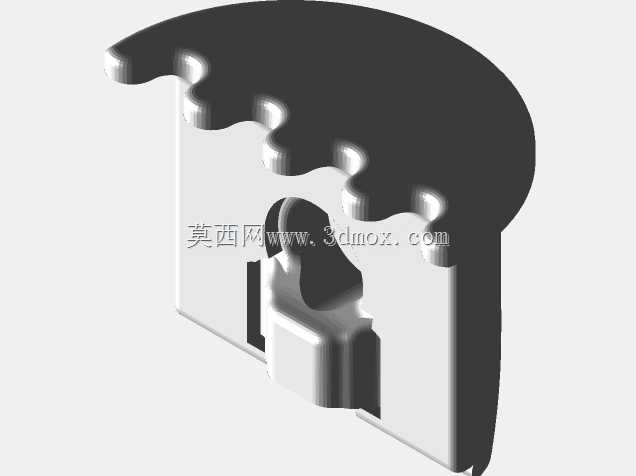

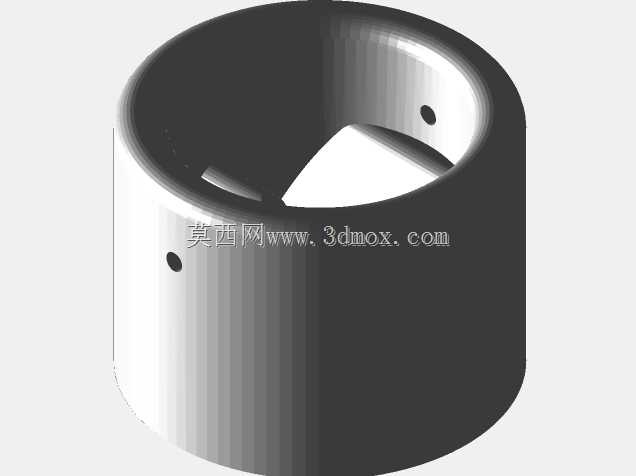

  结构选材和工艺适配方面,内部的成型构件可以采用碳纤维材料通过增材制造的方式加工,碳纤维材料的自润滑性较好,在和金属工件高速摩擦的过程中不容易出现粘料的问题,同时自身的比强度高,不需要做太厚的结构就能承受足够的挤压力,能有效降低整个模具头的转动惯量,减少主轴启动和变速时的负载冲击。外部的套筒部分采用标准2英寸卡套管制作,一方面是标准化的管材采购成本低,加工时不需要额外做外圆的车削加工,只要保证内孔和内部成型构件的配合间隙在0.02-0.04mm之间即可,过盈量太大会导致内部构件安装困难,间隙太大则会在加工受力时出现构件偏移,影响成型精度;套筒侧壁预留的定位小孔可以用来安装紧定螺钉,将内部成型构件和套筒牢牢锁死,避免加工过程中构件跟转或者轴向窜动。

  安装边界的设计上,整个模具头的主体外径控制在和2英寸卡套管一致的尺寸,不会和常规收缩机的工件定位套产生干涉,顶部成型面的最大直径比下部基体直径小8mm,预留出足够的工件避让空间,长度方向上从夹持柄端面到顶部成型面的总尺寸控制在120mm以内,既保证了内部有足够的空间布置成型构件和锁紧结构,也不会因为悬伸过长导致加工时刚性不足。如果加工场景有更高的强度需求,比如加工厚度1mm以上的钢管件,也可以将内部成型构件替换为金属机加工件,采用Cr12MoV材料淬火处理后硬度可以达到HRC58-62,能够承受更大的挤压力,适合批量较大的生产场景使用,整体的安装接口尺寸不需要做任何改动,就能直接替换原有构件,设备端不需要做任何调整。

  实际调试过程中需要注意,模具头安装到主轴后要先做空转试机,在1000转/分钟的转速下观察端面跳动量,跳动超过0.1mm时要重新调整夹持位置或者检查成型构件的安装是否到位,避免加工出来的工件收口偏心。加工时的进给速度要根据工件的壁厚和材质调整,薄壁铝件、铜件可以适当提高进给速度,钢材尤其是不锈钢工件要降低进给速度,给工件足够的变形缓冲时间,防止工件开裂。这种模具头的结构没有复杂的异形内腔,不管是增材制造还是传统金属切削加工都能实现,后期维护也很简单,成型面出现磨损后只需要更换内部的成型构件即可,外部套筒和夹持结构可以长期重复使用,能有效降低小批量加工场景的工装成本。
