带防护套的探头校准安装固定座结构

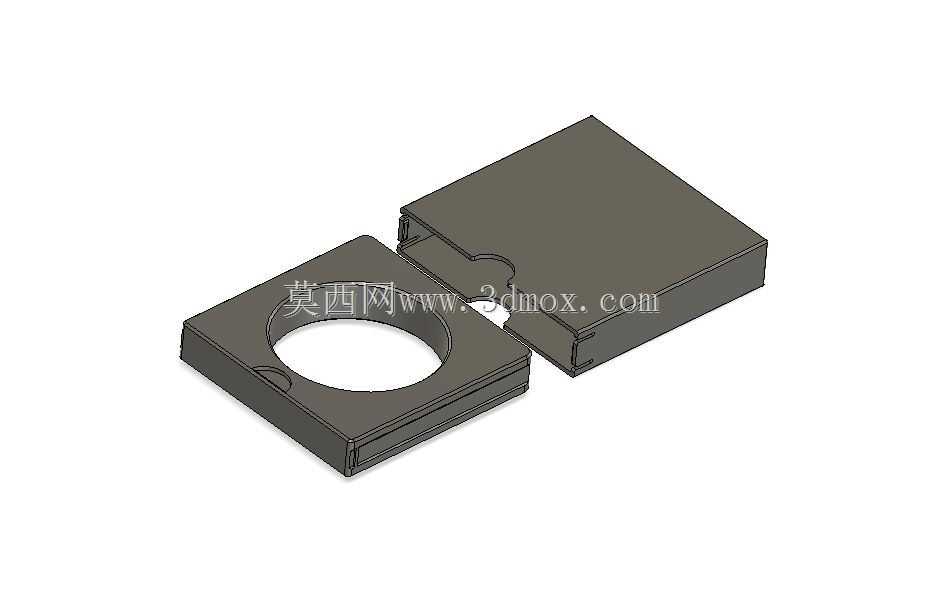

　　在工业现场计量校准、实验室精密检测场景中，探头类检测元件的安装定位精度直接决定校准数据的可靠性，常规探头安装多采用裸装卡箍或直接螺纹固定，在频繁拆装、多工位流转的校准作业中，探头接线端、校准基准面很容易被磕碰划伤，甚至出现探头偏移导致校准数据失准的问题。这套固定结构针对探头校准作业的实际痛点做了针对性优化，整体分为带定位孔的基座与可扣合的防护套两个分体部件，基座部分采用方形安装面设计，中心开设与探头外径匹配的圆形定位通孔，孔位边缘做了0.2mm的倒角导向，方便探头快速插入定位，避免硬插刮伤探头外壳。基座的方形安装面四个边角预留了平整的安装贴合面，可直接通过胶粘、磁吸或者微型压块固定在校准工作台的台面上，不需要额外加工复杂的安装沉孔，

　　适配不同厚度的校准台面板，安装边界控制在极小范围内，不会占用校准台过多操作空间，适合多探头并排布置的批量校准工位使用。防护套部分采用与基座匹配的方形腔体结构，一侧开设与探头出线方向匹配的走线缺口，扣合后可以完全覆盖探头的接线端与非测量段，既可以阻挡校准作业中可能滴落的切削液、粉尘落在探头接线位置造成接触不良，也能在探头临时存放、工位间转移时避免外力直接撞击探头本体。两个部件的扣合位置做了微小的卡扣凸台，不需要额外紧固件就可以实现稳定扣合，拆装时只需要轻掰侧边即可分离，日常维护更换探头时操作效率更高。从结构设计的细节来看，基座定位孔与安装面的垂直度控制在0.02mm以内，保证探头插入后测量轴线垂直于校准基准面，

　　不会因为安装倾斜引入校准角度误差；防护套的内腔预留了足够的走线空间，不会挤压探头的信号线缆，避免长期使用中线缆外皮破损造成信号干扰。整套结构没有复杂的曲面特征，壁厚均匀控制在2mm，既满足3D打印快速制作的工艺要求，打印完成后不需要额外做支撑去除、打磨等后处理就可以直接使用，也适合采用尼龙、光敏树脂等常见3D打印材料制作，单件制作周期短，成本低，适合校准实验室根据不同型号探头的尺寸快速调整参数制作适配的固定座。在实际使用场景中，这类固定座既可以用于计量室里标准探头的日常存放定位，也可以固定在在线校准工位上作为探头的长期安装基座，防护套的存在让探头在非测量时段可以得到有效防护，减少日常维护的工作量，

　　同时分体式的设计让探头更换时不需要拆卸整个基座，只需要打开防护套拔出探头即可，不会破坏基座与安装台面的定位精度，长期使用也不会因为反复拆装出现安装位置偏移的问题。结构的边角全部做了R1的圆角处理，没有尖锐棱角，在实验室人员频繁操作的场景下不会划伤操作人员，也避免磕碰时应力集中导致部件开裂，整体结构简洁实用，没有多余的装饰特征，所有结构设计都围绕校准作业的实际需求展开，兼顾了定位精度、防护性能与使用便捷性。
