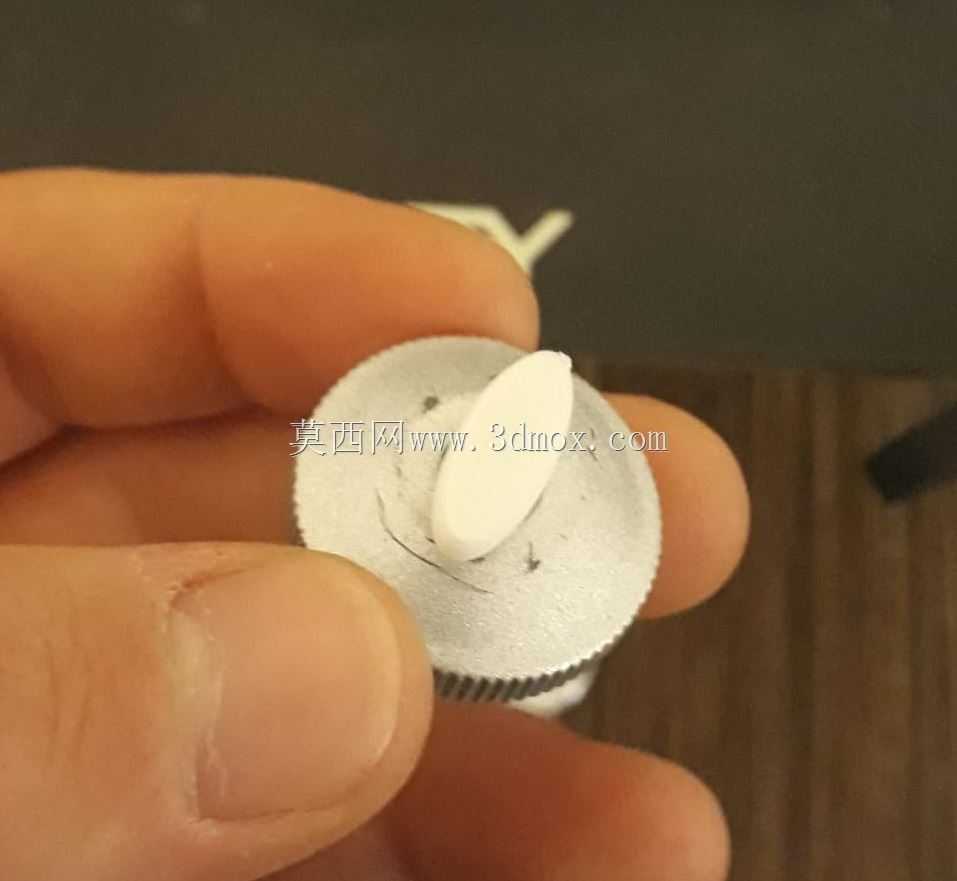

Realsense专用异形扁头紧固螺丝结构

　　这款异形扁头螺丝的设计初衷，是针对Realsense深度传感模组的紧凑安装场景开发，区别于常规盘头、沉头螺丝的标准化结构，其头部采用椭圆扁形的非圆轮廓，核心是为了适配模组外壳上预留的窄长型安装槽位——常规圆形头螺丝在这类槽位中容易出现拧动时跟转、头部突出高度超差的问题，而扁形头部可以直接卡入槽位的限位边，拧紧过程中不需要额外用工具固定头部，单手即可完成锁紧操作，在产线批量装配时能有效压缩单工位的操作时长。从功能特性上看，该螺丝的螺纹段采用标准三角自攻牙型，牙距适配消费电子外壳常用的ABS、PC混合材质底孔，底孔预留量控制在螺纹大径的75%左右，既能保证拧入时的切削阻力处于合理区间，不会出现柱位爆裂的情况，

　　又能在锁紧后提供足够的轴向拉拔力，满足传感模组1.5米跌落测试的紧固要求。头部的厚度做了减薄处理，整体头部突出安装面的高度控制在1.2mm以内，避免螺丝头部突出干涉模组周边的光学元件视场，毕竟Realsense的深度摄像头视场角接近90度，安装位周边任何突出结构都可能在成像画面边缘形成暗角，影响深度数据的采集精度。设计过程中，头部的椭圆弧度做了多次迭代，最初的方案头部两端是直角过渡，试装时发现直角边容易刮伤安装槽位的喷涂层，后续将两端调整为R0.8的圆弧过渡，同时在头部底面增加了一圈0.1mm深的环形压纹，锁紧时压纹可以轻微嵌入安装面的塑料层，进一步提升防松性能，即使设备在运输过程中经历持续振动，螺丝也不会出现回松移位的情况。

　　螺纹段的长度做了精准匹配，针对Realsense模组外壳的柱位深度，螺纹有效啮合长度控制在3.5mm，既不会因为螺纹过长顶到模组内部的PCB板造成线路短路，也不会因为啮合长度不足导致紧固强度不够。安装边界上，该螺丝对应的安装槽位宽度为4.2mm，长度为8mm，槽位深度1.3mm，拧入时的推荐扭矩为0.12N·m，扭矩过大会导致柱位滑牙，扭矩过小则无法达到要求的锁紧力。在实际应用场景中，这类螺丝除了用于Realsense深度相机的外壳装配，也可推广到其他对安装空间有严格限制、需要防跟转结构的消费电子、小型传感设备装配场景，相比常规十字槽圆头螺丝，其扁头自带的防转特性可以省去装配时的头部固定工序，

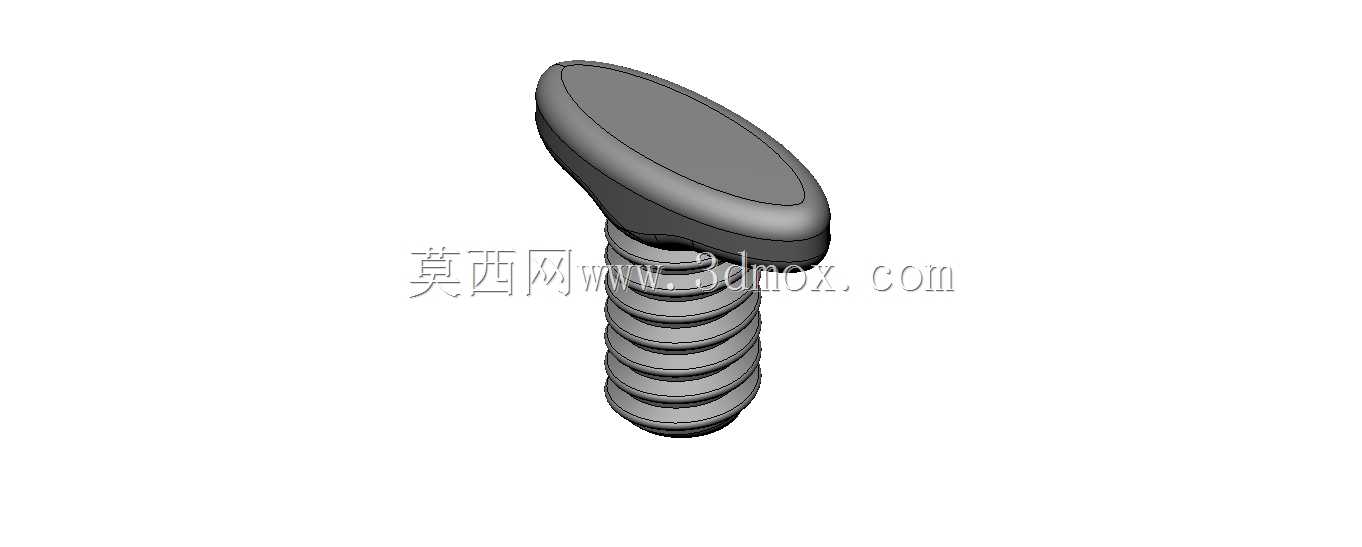

　　对于空间紧凑无法布置下常规螺丝防转结构的产品来说，是非常实用的紧固方案。建模过程中，螺纹段采用真实牙型建模而非贴图示意，头部的曲面过渡做了G2连续处理，能直接用于装配干涉检查、结构强度仿真，也可导出为工程图用于机加工打样，螺纹收尾处的退刀结构也做了还原，符合实际机加工螺丝的工艺特征，不会出现建模结构与实际加工件不符的问题。
