适配M2M2.5M3规格的DIN934螺母分拣工装

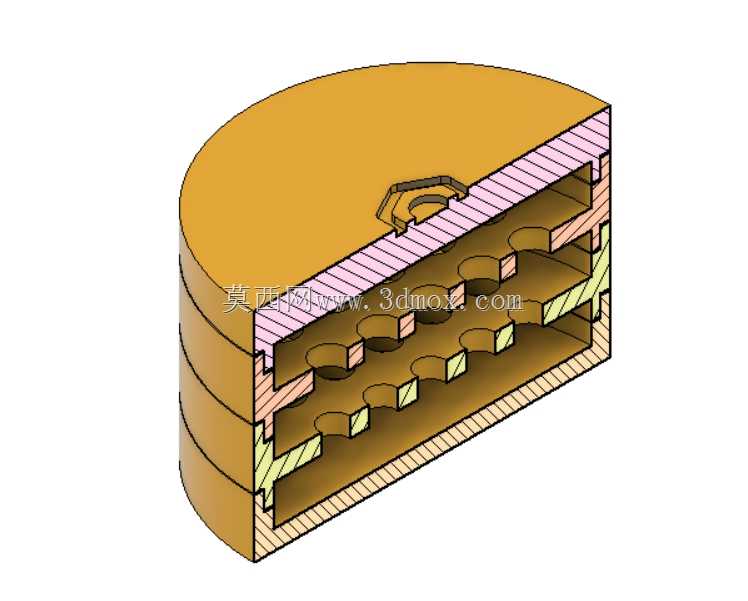

　　在紧固件装配、小五金分拣的产线环节，不同规格六角螺母的混料分选一直是影响装配效率的痛点，尤其是M2、M2.5、M3这类小尺寸DIN934六角螺母，依靠人工目视分选效率极低，且容易因视觉疲劳出现错分漏分，直接导致后续装配工序出现滑牙、锁附失效等问题。这款针对DIN934标准螺母设计的分类工具，正是瞄准小规格紧固件批量分选的实际场景开发，可直接嵌入小型紧固件分拣工位，也可作为手工分拣的辅助治具使用，适配小批量多批次的五金分拣作业需求。从结构设计逻辑来看，该工具采用层叠式孔位排布结构，整体为圆柱式分层腔体，不同层对应不同规格的螺母筛选通道，上层入料口可直接倒入混装的三种规格螺母，通过晃动或轻微振动让螺母顺着腔体内部的导向斜面滑落，

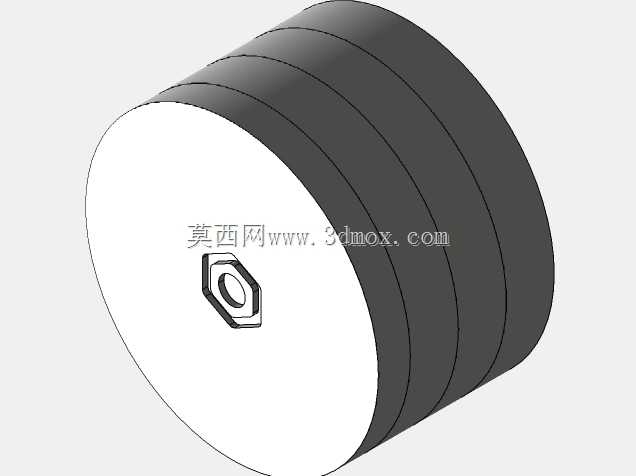

　　对应规格的螺母会落入匹配尺寸的孔位中，实现三种规格的一次性分离。设计时特意将孔位的打印公差控制在0.1mm，这个公差值是经过多轮3D打印样件测试确定的，既不会因为孔位过小导致对应规格螺母卡滞无法落入，也不会因为孔位过大让相邻大规格螺母错入孔道，同时模型采用参数化设计逻辑，若实际生产中需要适配其他公差等级的螺母，或是调整孔位间隙适配不同表面处理的螺母（比如镀锌、镀镍层带来的尺寸增量），可直接修改参数调整孔位尺寸，无需重新搭建整体模型结构。从外形与安装边界来看，整体为圆柱形结构，外部无突出的尖锐棱角，可直接放置在工作台面使用，无需额外的固定安装结构，腔体内部的分层隔档采用斜向导向设计，避免螺母在腔体内堆积卡料，

　　每层的分选孔位沿圆周方向均匀排布，单次可容纳数十颗螺母同时分选，相比单孔逐个筛选的治具效率提升明显。实际使用时，作业人员只需将混装的三种螺母从顶部倒入腔体，闭合顶部的端盖后水平晃动数秒，不同规格的螺母就会自动进入对应层的收纳槽中，翻转工具即可将不同规格的螺母从对应出口倒出，整个分选过程无需电力驱动，也没有复杂的操作步骤，非常适合小型装配车间、五金仓储分拣、实验室紧固件整理等场景使用。结构设计上还考虑了3D打印的工艺可行性，所有腔体内部的支撑结构都采用可自支撑的斜角设计，打印时无需添加额外的内部支撑，减少后期支撑清理的工作量，同时分层隔档的厚度经过优化，既保证足够的结构强度不会在晃动中变形，也不会占用过多的内部空间影响螺母的容纳量。

　　针对小规格螺母容易卡滞在缝隙中的问题，设计时将所有内部转角都做了圆角过渡，避免螺母的棱角卡在结构转角处，同时孔位的入口处做了倒角导向，让螺母可以更顺畅地滑入对应孔位，减少卡料概率。在实际的产线应用中，这类手动分选治具虽然结构简单，但对于小批量生产场景的适配性远高于大型自动化分选设备，不需要接电、不需要调试、没有维护成本，新员工无需培训即可上手使用，尤其适合多品种小批量的装配作业，能够有效降低人工分选的错误率，提升小规格紧固件的整理效率。参数化的设计逻辑也让该工具具备很强的拓展性，若后续需要增加其他规格的螺母分选，只需在现有结构基础上增加对应尺寸的分层与孔位即可，不需要推翻原有设计重新建模，对于经常需要处理不同规格小五金件的工位来说，可快速调整适配新的分选需求。
