飞机内侧布线用电缆固定支架结构

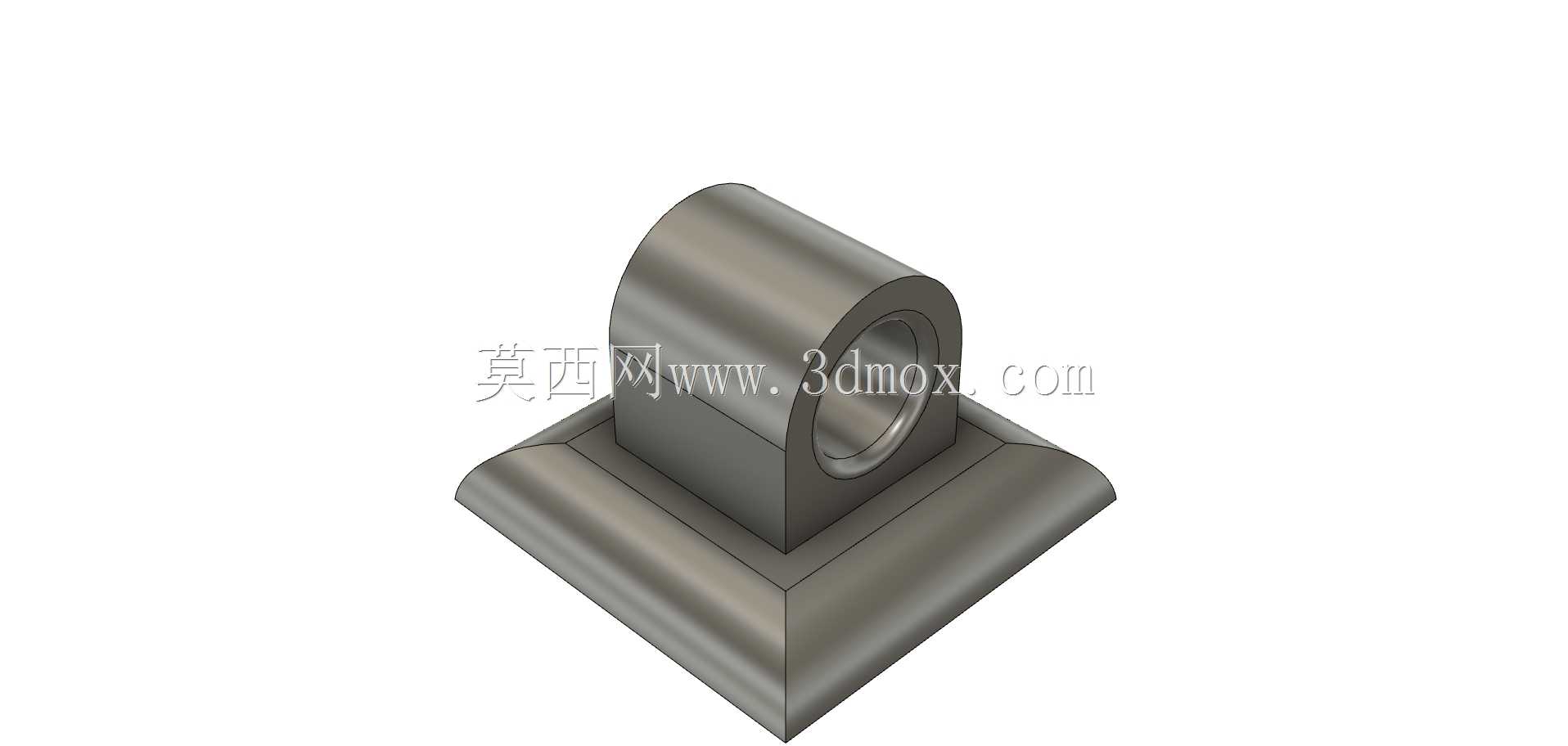

　　在小型通航飞机、自制实验类飞行器的内侧蒙皮布线作业中，线缆散乱、摩擦蒙皮、维护时难以梳理是长期存在的实操痛点，这款电缆固定支架正是针对这类场景开发的布线配套结构。从实际装机使用的角度看，该支架的底座采用带弧度的方形贴合面设计，弧度参数完全匹配常见小型飞机机身内侧蒙皮的曲面曲率，安装时底座可以完全贴附在蒙皮内表面，不会出现局部悬空、应力集中的问题，避免飞行过程中振动导致的支架脱落或者蒙皮压损。支架上部的穿线环为整圆式通孔结构，通孔内壁做了圆角过渡处理，没有尖锐的棱边，线缆穿过时不会被割破绝缘层，整环结构相比开口式线卡，固定线缆的可靠性更高，即便飞行中出现大幅度振动、气流颠簸，线缆也不会从环内脱出，能够持续保持布线的规整性。

　　从设计思路上看，这款支架没有采用多余的复杂结构，整体为一体化成型结构，没有拼接焊缝或者额外的紧固件，减少了装配环节的工作量，同时也降低了结构失效的风险。底座的四个边角都做了大圆弧倒角处理，一方面是避免安装时尖锐边角划伤施工人员的手部或者损坏相邻的机载部件，另一方面也能减少支架本身的应力集中点，提升长期受振动工况下的结构疲劳寿命。穿线环的内径尺寸经过多轮装机验证，能够同时容纳3-4根不同线径的机载低压线缆，覆盖航电供电、舵机信号、照明线路等常见机载线缆的布线需求，不会出现内径过小穿线困难、内径过大线缆晃动的问题。

　　在安装边界方面，支架整体的高度控制在较低范围内，安装后不会过多占用机身内侧的有限空间，不会和机身内部的加强筋、舵机拉杆、其他机载设备产生干涉。底座的贴合面可以采用航空结构胶粘接或者铆接的方式固定，两种固定方式都能满足飞行工况下的强度要求，施工人员可以根据机身蒙皮的材质、现场施工条件灵活选择固定方式。实际使用时，只需要将同走向的线缆梳理整齐后穿过上部的圆环，就可以将原本散乱下垂的线缆固定在蒙皮内侧，让机身内部的布线走向清晰有序，后续进行设备检修、线路排查的时候，可以快速理清线缆走向，大幅减少维护的时间成本。

　　从结构强度的角度考量，支架的壁厚设置兼顾了轻量化和强度要求，整体重量控制在极低水平，不会给飞行器带来额外的重量负担，同时壁厚足以承受线缆的自重以及飞行过程中的振动载荷，不会出现环体断裂、底座变形的问题。穿线环和底座的连接位置做了加厚的过渡圆角，这个位置是支架受力的核心区域，加厚处理可以避免长期受载后出现连接位置开裂的问题，提升结构的可靠性。在实际布线作业中，这类支架通常按照300-500mm的间距沿线缆走向布置，就可以完全避免线缆下垂、晃动摩擦蒙皮的问题，相比传统的扎带固定方式，这种支架不会出现扎带老化断裂、扎带过紧勒伤线缆绝缘层的问题，长期使用的稳定性更优，尤其适合振动工况持续存在的机载使用场景。
