电路板固定用限位开关安装支架结构

　　在工业自动化设备的电控系统布局中，这类限位开关安装支架是衔接检测元件与设备基体的关键结构件，主要应用在各类自动化生产线、非标专机、输送设备的行程检测点位，用来承载印刷电路板式的限位开关组件，避免检测元件直接固定在设备壁板上出现的定位偏差、振动松脱问题。从实际使用场景来看，这类支架往往安装在设备的行程端点、工位切换位置、安全防护门旁，既要给限位开关的电路板提供稳定的安装基准，也要预留出触发摆臂或者感应头的活动空间，同时还要适配设备基体上已有的安装孔位，减少现场二次加工的工作量。

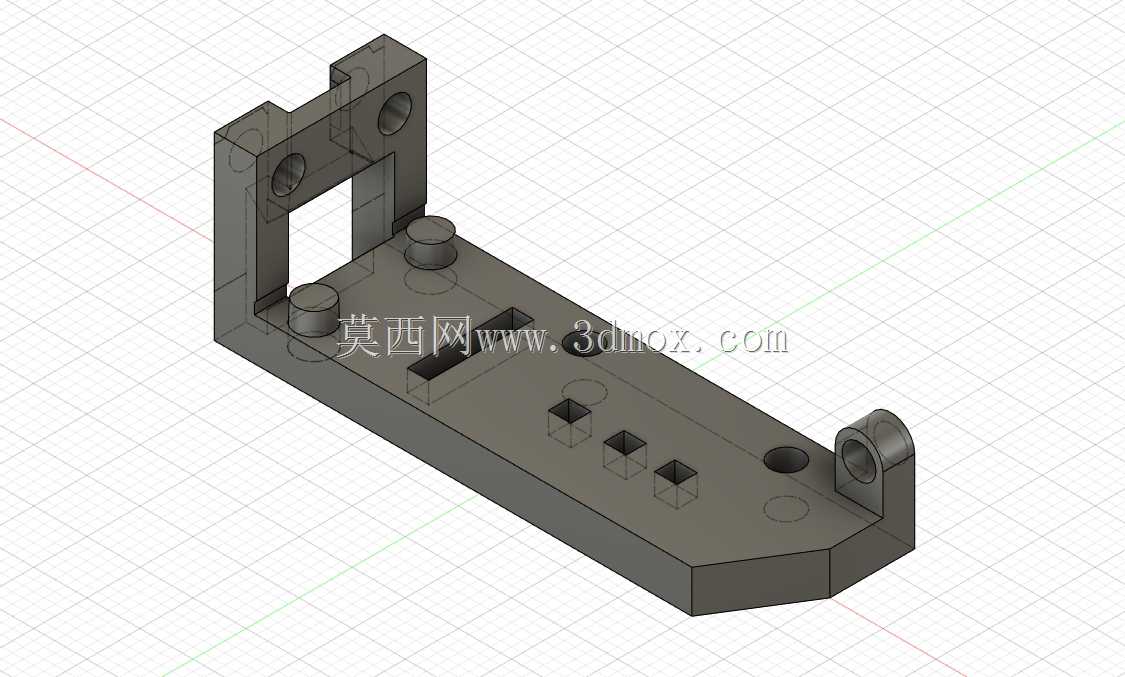

　　从结构设计逻辑来看，这个支架采用一体化铣削成型的结构思路，整体为长条形布局，一端设置带双安装孔的立式支撑耳，用来铰接或者固定带滚轮的触发端结构，保证触发部件可以绕铰接点顺畅转动，不会出现卡滞；另一端设置带两个通孔的立式安装挡边，用来将整个支架固定在设备的安装立面上，两个安装孔的孔距经过匹配标准工业铝型材的槽距设计，可以直接适配常用的40系列、50系列铝型材安装，也可以固定在钢板焊接的机架面上。支架的主体平板上设置了三个方形定位沉槽，对应印刷电路板上的三个方形定位凸台，安装时电路板可以直接卡入沉槽完成预定位，不需要额外手扶对准安装孔，沉槽旁边设置了对应的圆形过孔，用来穿设固定螺丝，将电路板牢牢压合在支架平面上，避免设备运行过程中的振动导致电路板移位。平板上还额外设置了两个圆柱定位柱，对应电路板上的定位孔，进一步提升安装定位精度，防止电路板装反或者装偏导致的触发位置偏差。

　　在安装边界的设计上，支架整体的厚度控制在适配M4螺丝安装的尺寸范围，所有安装孔的沉头深度都经过核算，保证螺丝拧紧后不会突出支架表面，避免刮擦线缆或者干涉其他运动部件。立式支撑耳上的铰接孔采用同轴度公差控制，保证铰接的触发滚轮摆臂转动灵活，没有旷量，触发时的位置重复精度可以控制在0.1mm以内，满足工业设备行程检测的精度要求。支架的边角都做了C2倒角处理，既去除了加工毛刺，避免安装时划伤操作人员，也减少了应力集中，提升支架的抗振动疲劳性能。平板上靠近铰接端的位置设置了一个单独的螺纹孔，用来固定触发摆臂的复位弹簧挂点，保证触发后摆臂可以顺畅复位，不会出现卡滞无法归位的情况。

　　从实际选型适配的角度来看，这个支架的安装孔位布局兼容市面上主流的PCB式限位开关尺寸，不需要对原有开关电路板做任何修改就可以直接安装，支架的整体长度刚好覆盖开关电路板的全部安装区域，支撑范围覆盖电路板的所有固定点位，避免电路板出现悬空受力导致的板体弯折、焊点开裂问题。在设备运行过程中，支架的立式挡边结构可以对后方的线缆起到一定的防护作用，避免运动部件剐蹭到开关的引出线缆，造成线缆破损短路。支架的材质选用常用的6061铝合金做阳极氧化处理，既保证足够的结构强度，不会在长期受力下出现变形，也具备不错的防锈能力，可以在普通车间环境下长期使用不需要做额外的表面防护。如果应用在有腐蚀介质的场景，也可以直接替换为304不锈钢材质加工，安装尺寸完全通用，不需要重新调整设计。

　　在建模过程中，所有的孔位、槽位都采用参数化设计，安装孔距、槽位尺寸、铰接孔高度都可以根据实际使用的开关型号做快速调整，不需要重构整体结构。设计时特意规避了加工困难的深槽、斜孔结构，所有特征都可以采用三轴铣床一次装夹完成加工，加工成本低，加工周期短，适合小批量定制加工使用。支架的整体重量控制在较轻的范围，不会给设备安装面带来额外的负重，也不会因为自身重量导致安装螺丝长期受力松脱。在安装时，只需要先将支架通过端部的两个安装孔固定在设备基体上，再将限位开关电路板对准定位柱和方形沉槽放入，拧上三个固定螺丝，最后装好触发摆臂和复位弹簧就可以完成装配，整个装配过程不需要复杂的工装调整，普通装配人员就可以快速完成，有效提升设备的装配效率。
